פרק ג׳: הפרדות ועמידות אש
המקור: תקנות התכנון והבניה (בקשה להיתר, תנאיו ואגרות), תש״ל–1970. הנוסח מובא מספר החוקים הפתוח ומאומת מול מינהל התכנון. חקיקה אינה מוגנת בזכויות יוצרים (סעיף 6 לחוק זכות יוצרים, התשס״ז–2007).
סימן א׳: הפרדות
3.3.1.1הפרדה בין דרכי מוצא והבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
הפרדה בין דרך מוצא לבין שאר חלקי הבניין תהיה לפי הדרישות המפורטות בפרט 3.3.1.2.
3.3.1.2הפרדת חדר מדרגות מהבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
(א)חדר מדרגות בבניין גבוה או בבניין רב־קומות, המשמש מוצא בטוח יופרד משאר חלקי הבניין על ידי אלמנטים בעלי עמידות אש למשך 120 דקות לפחות.
(ב)חדר מדרגות בבניין שאינו בניין גבוה או בניין רב־קומות, המשמש מוצא בטוח, יופרד משאר חלקי הבניין על ידי אלמנטים בעלי עמידות אש למשך 60 דקות לפחות.
(ג)עמידות האש של דלתות אש בחדרי מדרגות המשמשים חלק ממוצא בטוח, תהיה 30 דקות לפחות בהתאם לתקן הישראלי ת״י 1212 – דלתות אש: עמידות אש.
3.3.1.3הפרדת קומות השירותים משאר חלקי הבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
(א)בכל בניין תהיה הפרדת אש ועשן בין קומות שטחי שירות או חלק מהן, המכילות, בין השאר, חניון רכב, מחסנים, חדרי הסקה, מיתקני חשמל ראשיים וחדרים טכניים, לבין שאר חלקי הבניין; ההפרדה האמורה תהיה על ידי אחד או שילוב של אמצעים אלה:
(1)מחיצות אש בעלת עמידות אש למשך שעתיים לפחות;
(2)תקרות ורצפות הגובלות בבניין, בעלות עמידות אש למשך שעתיים לפחות;
(3)דלת אש בעלת עמידות אש למשך 30 דקות בידוד ו־90 דקות כשל תחילי ויציבות;
(4)דלת אש, בכניסה לחדר מדרגות מוגן בבניין המשמש למגורים, בעלת עמידות אש למשך 30 דקות בידוד ו־30 דקות כשל תחילי ויציבות.
(ב)בגישה מקומת שטחי שירות לחדר מדרגות מוגן או למעלית, תותקן מבואה המופרדת מקומת שטחי השירות באמצעות קירות עמידי אש למשך שעתיים לפחות והגישה למבואות אלה תהיה דרך דלת אש.
(ג)הדרישה בפרט משנה (ב) לא תחול על חדר מדרגות מוגן המסתיים ביציאה ישירות אל מחוץ לבניין, המשרת קומות שירות בלבד.
3.3.1.4הפרדה בקומת השירותיםתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
על חלק בניין, כגון קופאי בחניון או משרד במחסן, שנועד לספק שירותים נלווים לשימושים שאופיים שטחי שירות, לא תחול הדרישה בפרט 3.3.1.3.
3.3.1.5הפרדה בין הבניין למנהרת שירות ופירתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
(א)מינהרת שירות ופיר יופרדו מהבניין לכל אורכם וגובהם על ידי קירות עמידי אש למשך שעתיים לפחות.
(ב)הותקנו במינהרת שירות או בפיר פתחי כניסה או יציאה, יהיו הפתחים סגורים על ידי דלת אש שתהיה בעלת עמידות אש למשך 30 דקות בידוד ו־90 דקות כשל תחילי ויציבות.
3.3.1.6צנרת ותעלות מיזוג אוויר החודרים אלמנטים עמידי אשתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
(א)באגפי אש, שהקירות או התקרות בהם בנויים מאלמנטים עמידי אש, תתאפשר העברת צנרת דרכם בתנאי שהמעברים נאטמו היטב מפני חדירת אש ועשן; האטימה תיעשה מחומרים לא דליקים.
(ב)צנרת המיועדת להעברת חום תבודד בחומרי בידוד לא דליקים.
(ג)תעלות של מיזוג אוויר החודרות דרך האלמנטים האמורים, יצוידו במדפי אש אוטומטיים.
סימן ב׳: עמידות אש של שלד הבניין
3.3.2.1עמידות האש של שלד הבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ג׳: הפרדות ועמידות אש
(א)מרכיבי שלד הבניין יסווגו לעמידות אש לפי אחד מסוגי השלד המפורטים בטבלה 3.3.2.1.
(ב)עמידות האש של מרכיבי שלד הבניין לא תפחת מהנדרש בסוג השלד בו סווג הבניין כאמור בפרט משנה (א).
(ג)בבניין גבוה ובניין רב־קומות עמידות האש של השלד תהיה גם לפי דרישות פרט 7.47.00 והנספח לפרט 7.43.00(ד) בסימן ז׳ לחלק ז׳.
(ד)בבניין למגורים עמידות האש של השלד תהיה גם לפי דרישות פרק ח׳.
(ה)בבניין להתקהלות עמידות האש של השלד תהיה גם לפי דרישות פרק ט׳.
טבלה 3.3.2.1 סיווג שלד הבניין לפי עמידות אש (בשעות)
| מרכיבי שלד הבניין | סוג שלד הבניין | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Iד | IIד | IIIד | IVד | Vד | ||||||
| 442 | 332 | 222 | 111 | 000 | 211 | 200 | HH2 | 111 | 000 | |
| 1. קירות חוץ נושאים | ||||||||||
| קירות חוץ הנושאים יותר מקומה אחת, עמודים או קירות נושאים אחרים. | 4 | 3 | 2 | 1 | 0ג | 2 | 2 | 2 | 1א | 0א,ג |
| קירות חוץ הנושאים קומה אחת בלבד. | 4 | 3 | 2 | 1 | 0ג | 2 | 2 | 2 | 1א | א,ג |
| קירות חוץ הנושאים גג בלבד. | 4 | 3 | 2 | 1 | 0ג | 2 | 2 | 2 | 1א | 0א,ג |
| 2. קירות פנים נושאים | ||||||||||
| קירות פנים הנושאים יותר מקומה אחת, עמודים או קירות נושאים אחרים. | 4 | 3 | 2 | 1 | 0 | 1א | 0א | 2 | 1א | 0א |
| קירות פנים הנושאים קומה אחת בלבד. | 3 | 2 | 2 | 1 | 0 | 1א | 0א | 1 | 1א | 0א |
| קירות פנים הנושאים גג בלבד. | 3 | 2 | 1 | 1 | 0 | 1א | 0א | 1 | 1א | 0א |
| 3. עמודים | ||||||||||
| עמודים הנושאים יותר מקומה אחת, עמודים או קירות נושאים אחרים. | 4 | 3 | 2 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| עמודים הנושאים קומה אחת בלבד. | 3 | 2 | 2 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| עמודים הנושאים גג בלבד. | 3 | 2 | 1 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| 4. קורות, אגדים | ||||||||||
| קורות ואגדים הנושאים יותר מקומה אחת, עמודים או קירות נושאים אחרים. | 4 | 3 | 2 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| קורות ואגדים הנושאים קומה אחת בלבד. | 2 | 2 | 2 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| קורות ואגדים הנושאים גג בלבד. | 2 | 2 | 1 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| רצפה | 2 | 2 | 2 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| גג | 2 | 1.5 | 1 | 1 | 0 | 1א | 0א | Hא,ב | 1א | 0א |
| קורות חוץ שאינם נושאים | 0ג | 0ג | 0ג | 0ג | 0ג | 0א,ג | 0א,ג | 0א,ג | 0א,ג | 0א,ג |
הערות לטבלה 3.3.2.1:
א.מודגש עם רקע אפור – אלמנטים המותרים להיות מחומרים דליקים מאושרים על ידי רשות כבאות.
ב.מסומן באות H = רכיבי שלד הבניין עשויים עץ, ובאישור רשות כבאות.
ג.עמידות האש של החלקים הלא קונסטרוקטיביים של קירות חוץ, וההגנה על הפתחים בקירות חוץ, אינן נכללות בטבלה זו; בהפרדה אנכית בין קומות הבניין תתקיים הדרישה של פרט 3.7.1.5.
ד.לעניין סיווג שלד הבניין לעמידות אש –
(1)שלד שסיווגו I יהיה שלד מסוג: I-442 או I-332;
(2)שלד שסיווגו II יהיה שלד מסוג: II-222 או II-111 או II-000;
(3)שלד שסיווגו III יהיה שלד מסוג: III-211 או III-200;
(4)שלד שסיווגו IV יהיה שלד מסוג: IV-2HH;
(5)שלד שסיווגו V יהיה שלד מסוג: V-111 או V-000.
הבחירה בסוג שלד מסוים מחייבת בכל הערכים של עמידות האש המופיעים באותה עמודה בטבלה.

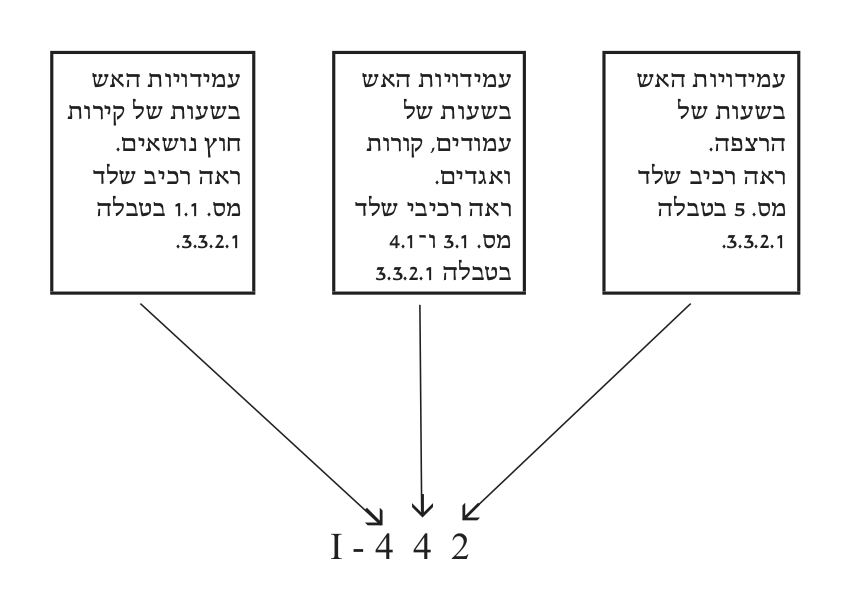

הסבר לסימון גרפי של סוג שלד
תרשים 3.3.2.1
תרשים 3.3.2.1
דף זה מביא את נוסח התקנות לצורכי עיון מקצועי ואינו ייעוץ משפטי. סעיף המפנה לתקן ישראלי (ת״י) מפנה למסמך נפרד של מכון התקנים, שאינו משוכפל כאן. הנוסח המחייב הוא הנוסח הרשמי והמעודכן ברשומות, לרבות גיליונות תיקון שפורסמו אחריו.
