פרק ב׳: מרכיבי דרך המוצא

סימן א׳: דלתות

3.2.1.2אופן מדידת רוחב פנוי למעבר וגובה של דלתתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בדלת חד־אגפית – לקביעת רוחבה הפנוי למעבר, יימדד המרחק האופקי הקטן ביותר, שבין מישור אגף הדלת הפתוח לגמרי בפתיחה מרבית ובין פאת מזוזת המלבן, הבולטת ביותר כלפי האגף הפתוח, כמתואר בתרשים 3.2.1.2 א׳.

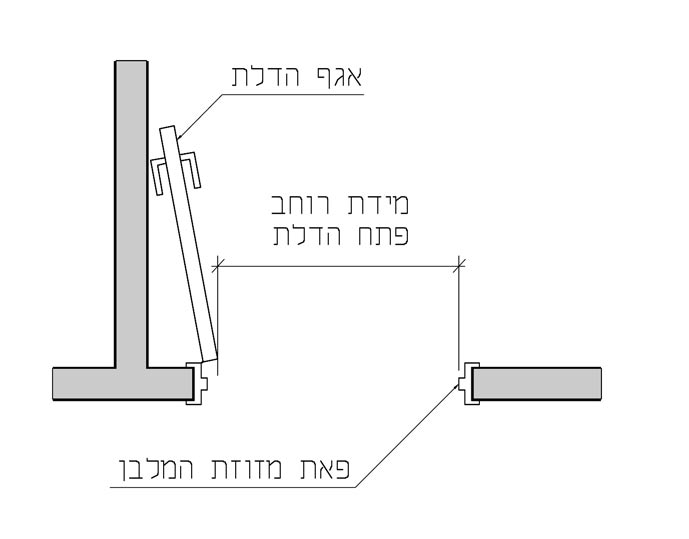

תרשים 3.2.1.2 א׳

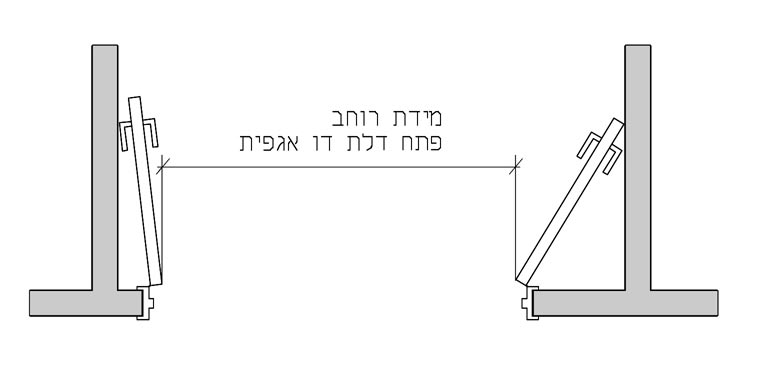

(ב)בדלת דו־אגפית או רב־אגפית – לקביעת רוחבה הפנוי למעבר, יימדד המרחק האופקי בין מישורי שני אגפי הדלת הסמוכים זה לזה והפתוחים בזווית ישרה לפחות, כמתואר בתרשים 3.2.1.2 ב׳.

תרשים 3.2.1.2 ב׳

(ג)בדלת הזזה חד־אגפית – לקביעת רוחבה הפנוי למעבר, יימדד המרחק האופקי בין הפאה הצדדית של אגף הדלת כאשר היא פתוחה לגמרי ובין מזוזת המלבן שממול, כמתואר בתרשים 3.2.1.2 ג׳.

תרשים 3.2.1.2 ג׳

(ד)בדלת הזזה דו־אגפית, שאגפיה נפתחים משני כיוונים מנוגדים, לקביעת רוחבה הפנוי למעבר, יימדד המרחק האופקי בין הפאות הצדדיות של שני אגפי הדלת, כאשר שניהם פתוחים לגמרי, כמתואר בתרשים 3.2.1.2 ד׳.

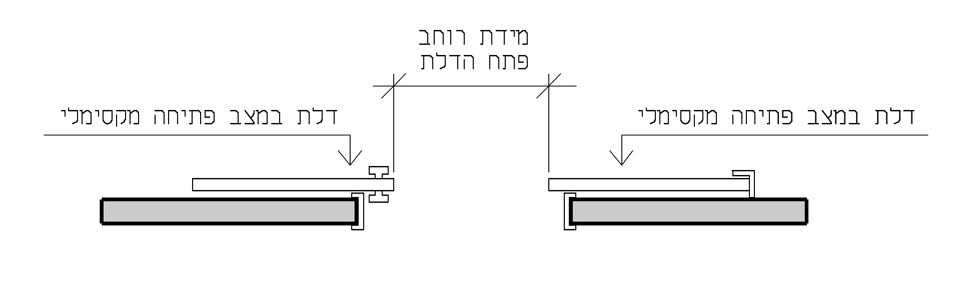

תרשים 3.2.1.2 ד׳

(ה)בקביעת רוחבה הפנוי למעבר של דלת, לא תיחשב בליטה מקומית של ידיות או של צירים עד 9 סנטימטרים ועד לגובה מרבי של 1.20 מטר ממישור הרצפה, כמתואר בתרשימים 3.2.1.2 ה׳ ו־3.2.1.2 ו׳.

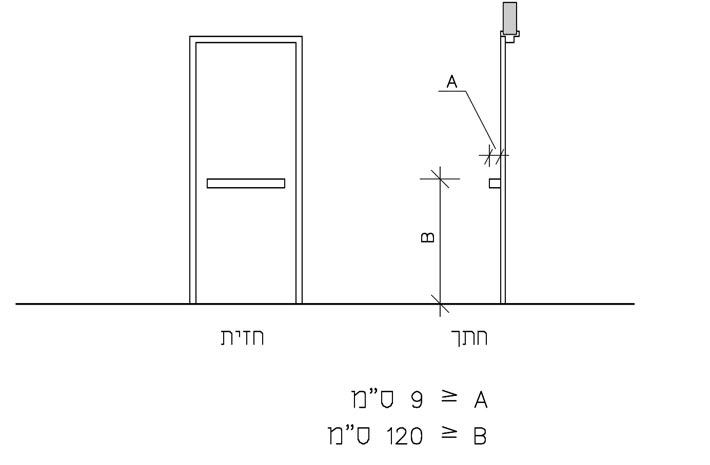

תרשים 3.2.1.2 ה׳

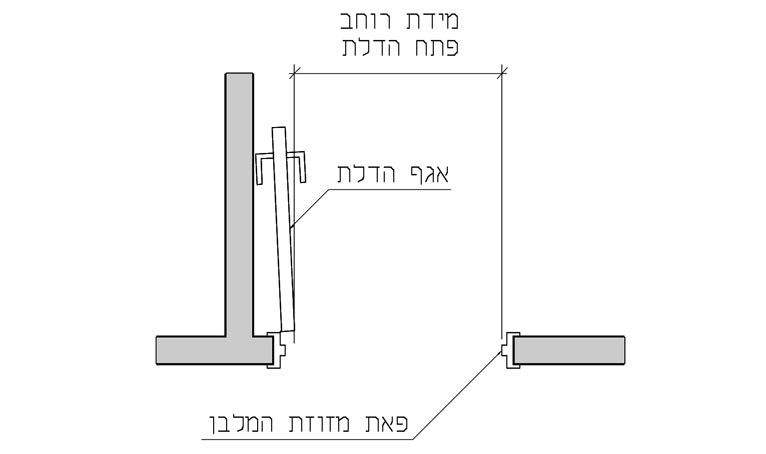

תרשים 3.2.1.2 ו׳

(ו)בקביעת גובהה הפנוי למעבר של דלת, מעל גובה של 1.98 מטרים ממישור הרצפה יותרו בליטות בלא הגבלת רוחב, כמתואר בתרשים 3.2.1.2 ז׳.

תרשים 3.2.1.2 ז׳

3.2.1.5הפרשי גבהים במשטחי רצפה הסמוכים לסף דלתתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בהפרש גבהים במשטחי הרצפה בין שני צדי הדלת או גובה סף הדלת יתקיימו תנאים אלה:

(1)בדלת כניסה ראשית לבניין לא יעלה הפרש הגבהים על 20 מ״מ;

(2)בדלת פנים בבניין לא יעלה הפרש הגבהים על 15 מ״מ;

(3)בדלת יציאה למרפסת לא מקורה לא יעלה הפרש הגבהים על 60 מ״מ;

(4)על אף האמור בפסקאות (1) עד (3), עלה הפרש הגבהים על 10 מ״מ, ייקטם סף הדלת ביחס של אורך לגובה 1:2, כמתואר בתרשים 3.2.1.5 א׳.

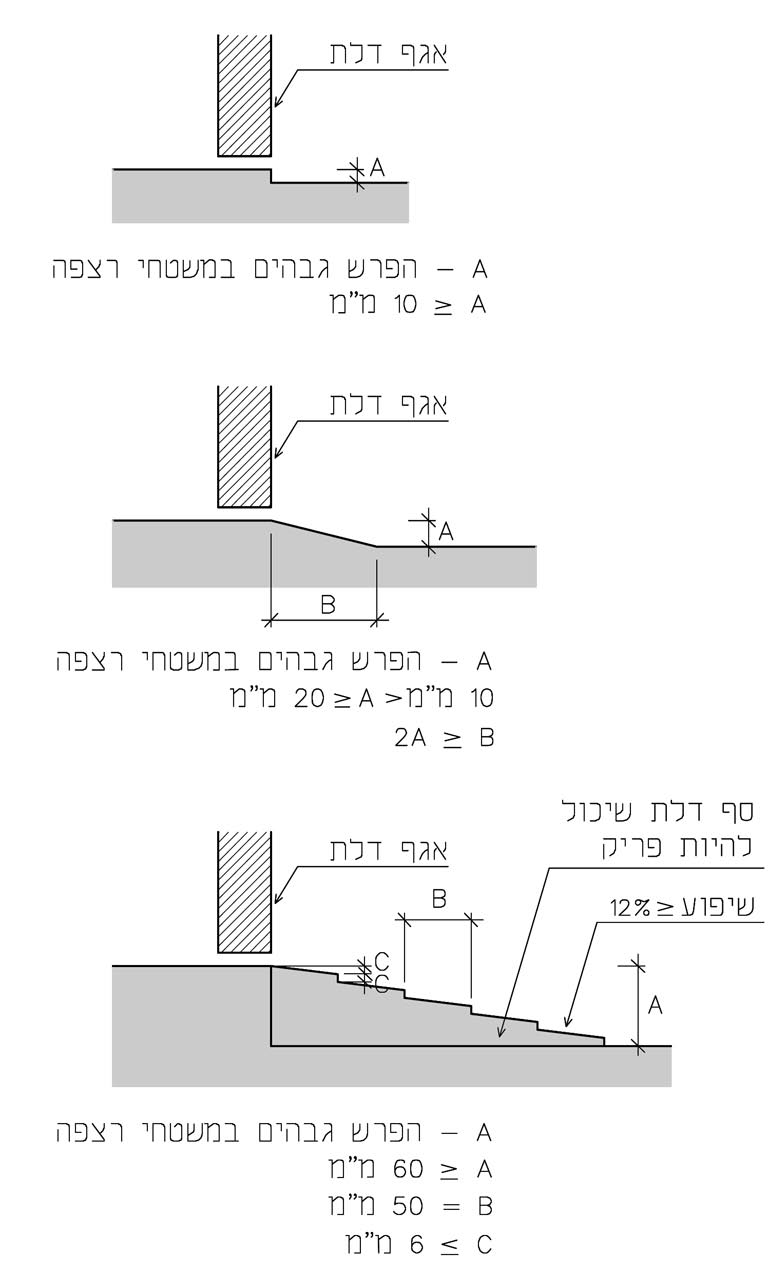

תרשים 3.2.1.5 א׳

(ב)פרט משנה (א) אינו חל על הדלתות שלהלן ובלבד שהפרשי הגובה לא יעלה על 250 מ״מ:

(1)דלת כניסה לחדרים טכניים;

(2)דלת יציאה לגג מחדר המדרגות.

(ג)על אף האמור בפרט משנה (א), לגבי המקרים המפורטים להלן יחולו ההוראות שלהלן:

(1)על דירת מגורים צמודת קרקע יחול פרט 3.8.4.5;

(2)אם מסיבות טכניות, אשר לעורך הבקשה אין אפשרות לשנותן, קיימים הפרשי גבהים במשטחי רצפה ביציאה מבניין, מחלק מבניין או מדירה אל המדרכה, תותר התקנת מדרגה אשר גובהה לא יעלה על 200 מ״מ ובתנאי שסיפה יסומן בבירור; אם מישור המדרכה איננו אופקי, יותר להתקין סף לדלת שגובהו איננו אחיד, כמתואר בתרשים 3.2.1.5 ב׳.

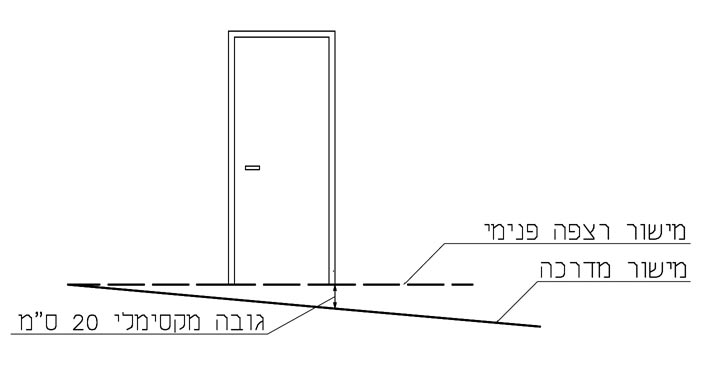

תרשים 3.2.1.5 ב׳

3.2.1.10בליטת דלת אל מעבר, פרוזדור או חדר מדרגותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)במהלך פתיחת דלת, לא יבלוט אגף הדלת ביותר ממחצית רוחב הפרוזדור או המעבר, למעט בדירת מגורים שעליה לא חלה מגבלה זו, כמתואר בתרשים 3.2.1.10 א׳.

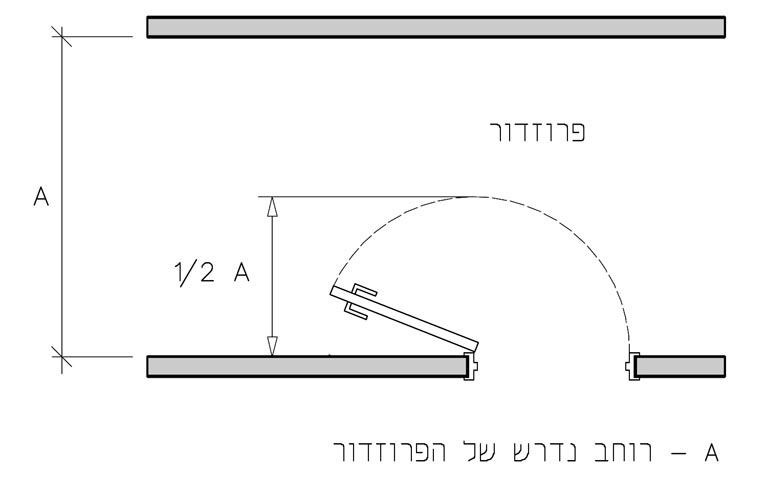

תרשים 3.2.1.10 א׳

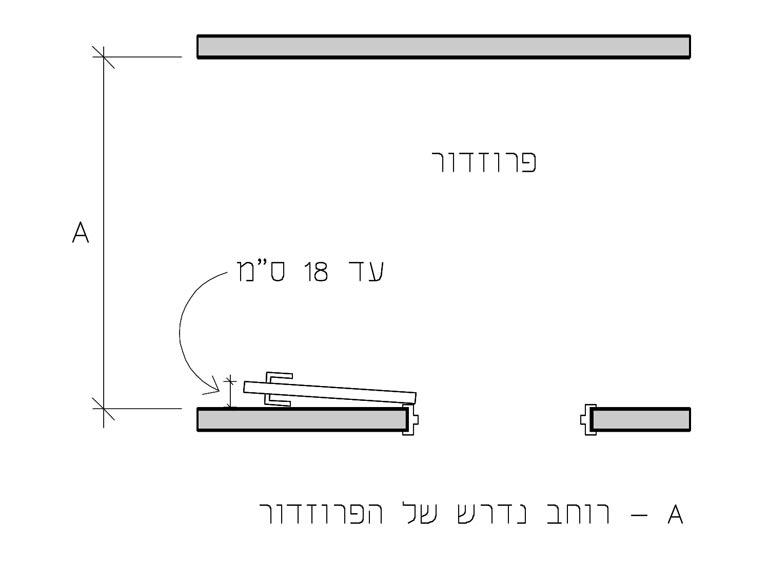

(ב)במצב פתיחה מרבי של אגף הדלת לפרוזדור או למעבר, תותר הבלטת האגף עד 18 סנטימטרים. בליטה זו של הדלת לא גורעת מרוחבו של הפרוזדור כמתואר בתרשימים 3.2.1.10 ב׳ ו־3.2.1.10 ג׳.

תרשים 3.2.1.10 ב׳

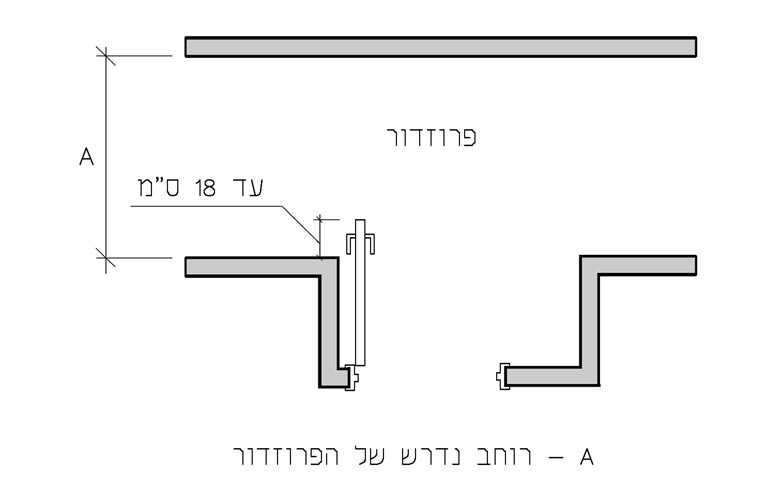

תרשים 3.2.1.10 ג׳

(ג)במהלך הפתיחה של אגף הדלת לחדר מדרגות או למהלך מדרגות, רוחב המעבר החופשי במשטח האופקי (הפודסט) לא יקטן ממחצית הרוחב הנדרש של המשטח האופקי (הפודסט); ידית הדלת או אגף הדלת במצב פתוח מרבי לא יבלטו לתוך המשטח האופקי (הפודסט) ביותר מ־18 סנטימטרים; בליטה זו של ידית הדלת לא גורעת מרוחבו של המעבר החופשי כמתואר בתרשימים 3.2.1.10 ד׳ ו־3.2.1.10 ה׳.

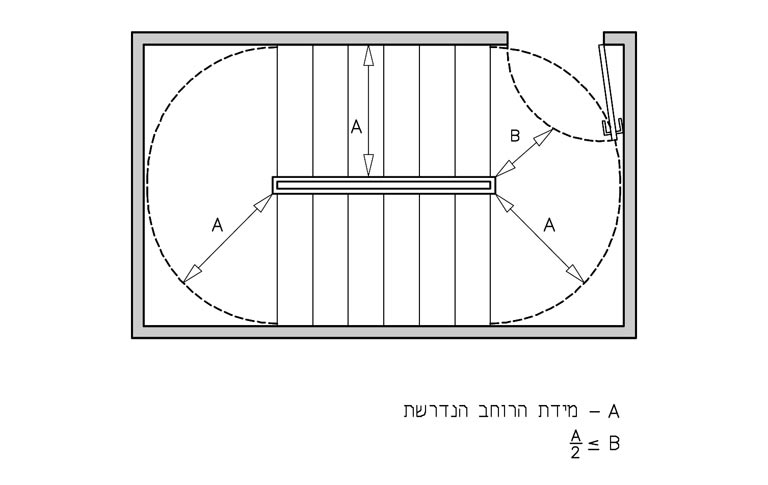

תרשים 3.2.1.10 ד׳

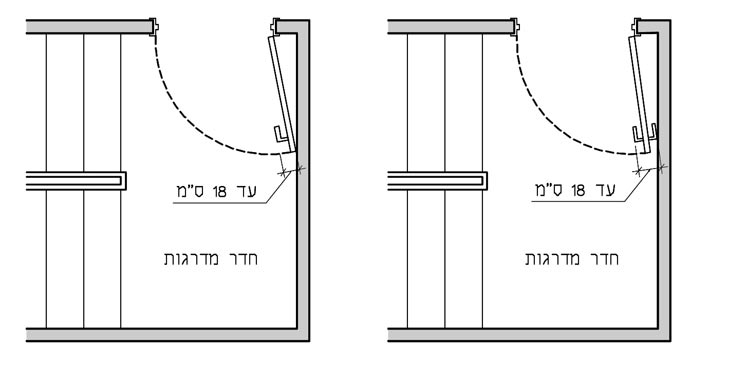

תרשים 3.2.1.10 ה׳

3.2.1.14נעילת דלתות בחדר מדרגות המשמש מוצא בטוחתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בחדר מדרגות המשמש מוצא בטוח והמשרת יותר מארבע קומות, כל דלת תאפשר חזרה מחדר המדרגות לתוך הבניין.

(ב)על אף האמור בפרט משנה (א), מותר להתקין מערכת נעילה אשר תמנע חזרה לתוך הבניין ובלבד שיתקיימו כל התנאים האלה:

(1)תותר חזרה מחדר המדרגות לבניין לפחות בשתי קומות שונות דרך דלתות שאינן נעולות, או שתותקן מערכת אוטומטית לשחרור מנעולי דלתות אלו אשר תופעל עם הפעלת מערכת גילוי אש ועשן;

(2)ההפרדה בין הקומות שאליהן ניתן לחזור מחדר המדרגות לבניין, לא תעלה על ארבע קומות כמתואר בתרשים 3.2.1.14;

(3)תותר חזרה לבניין באחת משתי הקומות העליונות או הגג, ובלבד שקומות אלו מאפשרות מעבר למוצא בטוח אחר;

(4)בדלתות המאפשרות חזרה לתוך הבניין יותקנו שלטים בצד הפונה לחדר המדרגות;

(5)בדלתות שאינן מאפשרות חזרה לתוך הבניין יותקנו שלטים בצד הפונה לחדר המדרגות; השלט יכלול את מיקום הדלתות הקרובות ביותר שבכיוון העלייה או בכיוון הירידה, ואשר ניתן להיכנס מהן בחזרה לבניין או לצאת מהן החוצה מהבניין.

(ג)פרט משנה (א) לא חל לגבי בניין שנדרש להתקין בו חדר מדרגות אחד בלבד וכן לא יחול על מערכת מדרגות חיצונית.

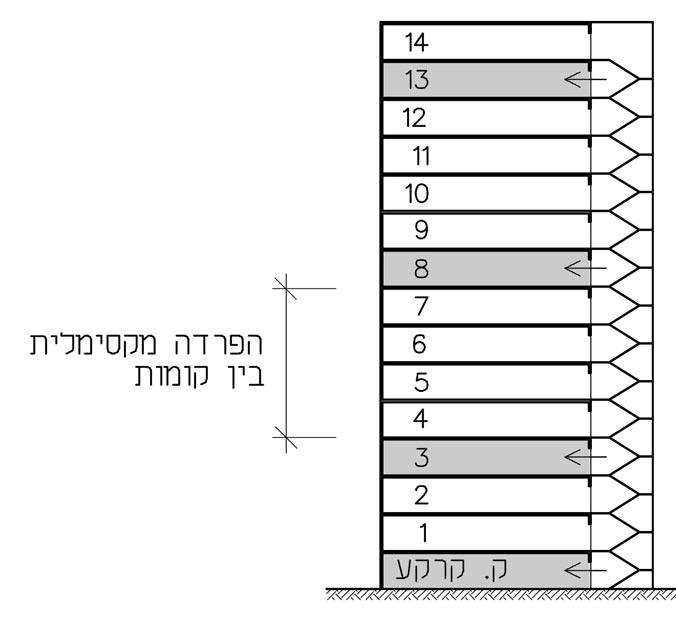

תרשים 3.2.1.14

סימן ב׳: מדרגות, חדרי מדרגות ומדרגות נעות

3.2.2.3אופן מדידת רוחב המדרגותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

רוחבן של מדרגות יימדד בהתאם לתנאים האלה:

(1)תחומות המדרגות בין שני קירות ומשני צדיהן מותקנים מסעדים, יימדד הרוחב בין מישורי הציפוי של הקירות, בתנאי שהמסעד לא יבלוט יותר מ־9 סנטימטרים ממישור הציפוי כמתואר בתרשים 3.2.2.3 א׳; אם בליטת המסעד גדולה מ־9 סנטימטרים, יימדד הרוחב מציר המסעד כמתואר בתרשים 3.2.2.3 ב׳;

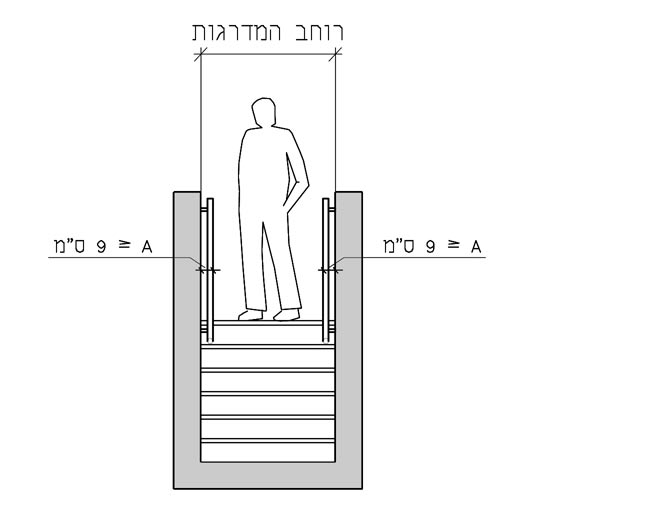

תרשים 3.2.2.3 א׳

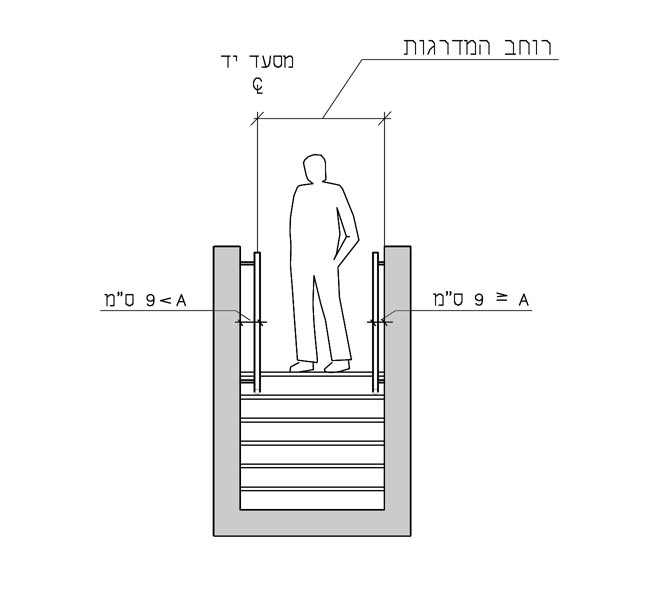

תרשים 3.2.2.3 ב׳

(2)ניצב קיר בצדן האחד של המדרגות ומעקה בצדן האחר, יימדד הרוחב בין מישור ציפוי הקיר שבו המסעד שאינו בולט יותר מ־9 סנטימטרים ובין ציר בית האחיזה של המעקה, ובלבד שציר בית אחיזה כאמור לא יבלוט יותר מ־7 סנטימטרים כלפי חוץ מקצה שטח המדרגות החופשי לדריכה כמתואר בתרשים 3.2.2.3 ג׳; אם בליטת המסעד גדולה מ־9 סנטימטרים, יימדד הרוחב בין צידי שני המסעדים כמתואר בתרשים 3.2.2.3 ד׳;

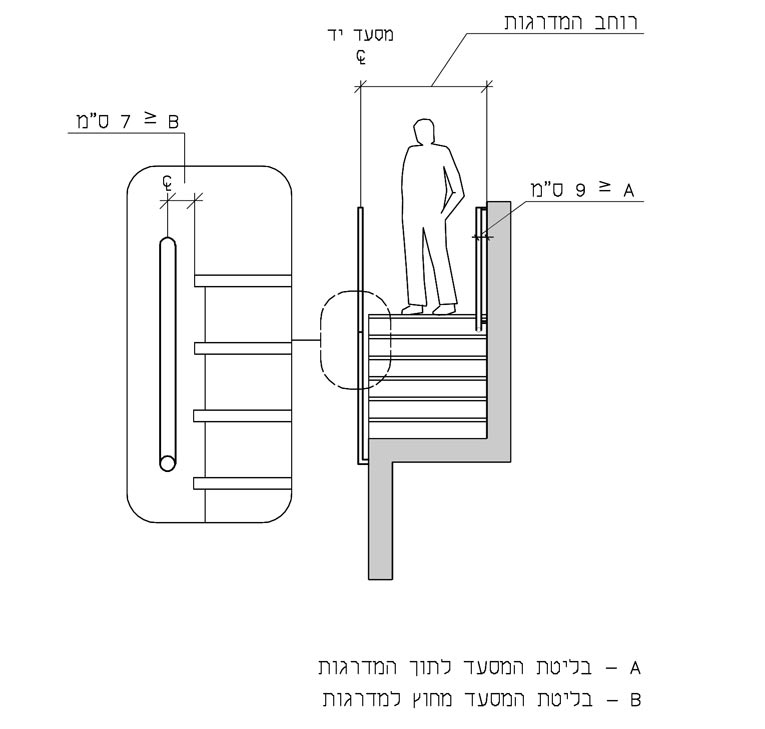

תרשים 3.2.2.3 ג׳

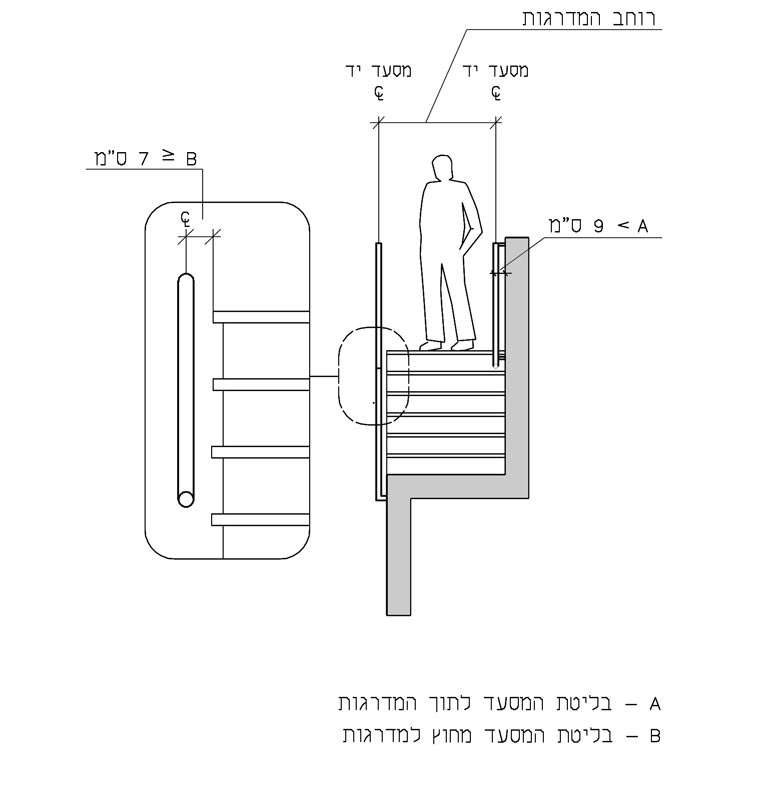

תרשים 3.2.2.3 ד׳

(3)אם ניצבים מעקים בשני צדי המדרגות, יימדד הרוחב בין הצירים של שני בתי האחיזה של המעקים, ובלבד שהצירים האמורים לא יבלטו יותר מ־7 סנטימטרים כלפי חוץ כאמור בפסקה (2) כמתואר בתרשים 3.2.2.3 ה׳;

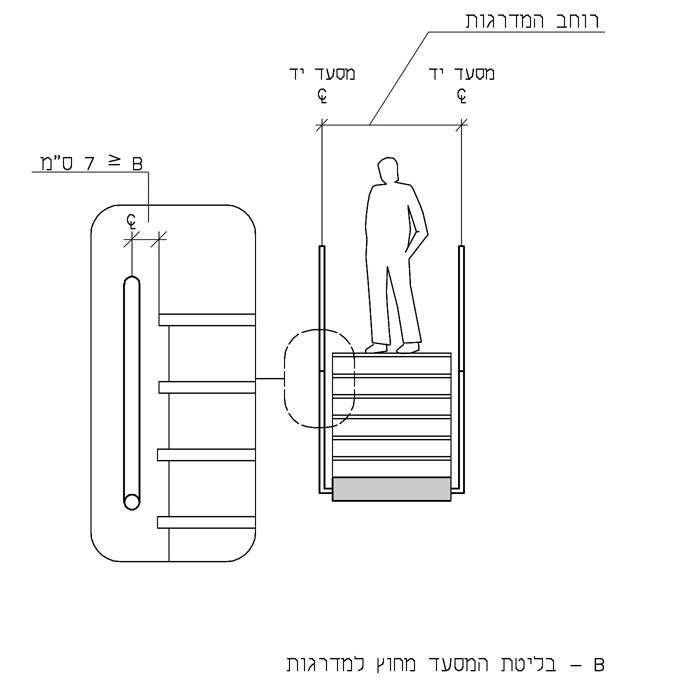

תרשים 3.2.2.3 ה׳

(4)בולט ציר אחיזה של מעקה יותר מ־7 סנטימטרים כלפי חוץ, כאמור בפסקה (2) או (3), יימדד הרוחב בין מישור הציפוי של הקיר ובין קצה שטח המדרגה החופשי לדריכה או בין שני קצות שטח המדרגה החופשי לדריכה, לפי העניין כמתואר בתרשימים 3.2.2.3 ו׳ ו־3.2.2.3 ז׳.

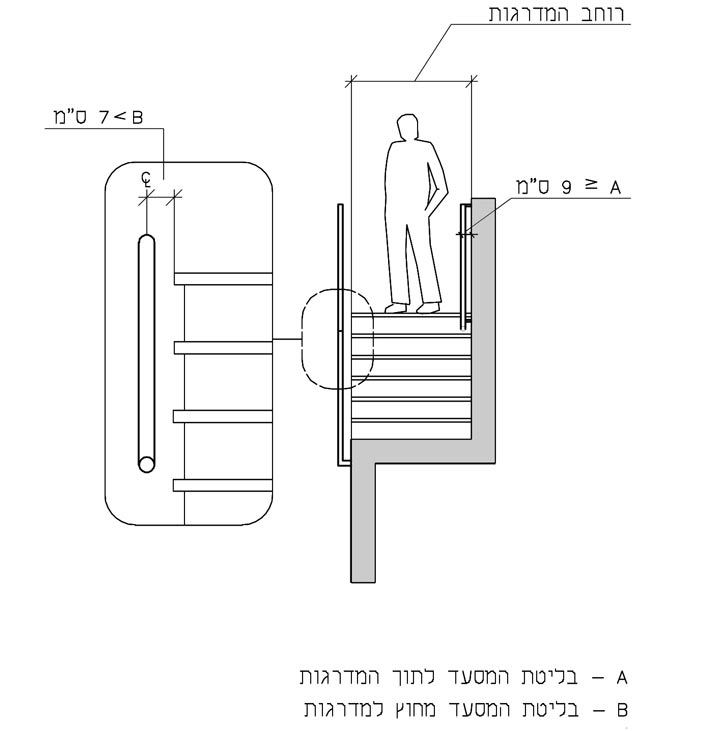

תרשים 3.2.2.3 ו׳

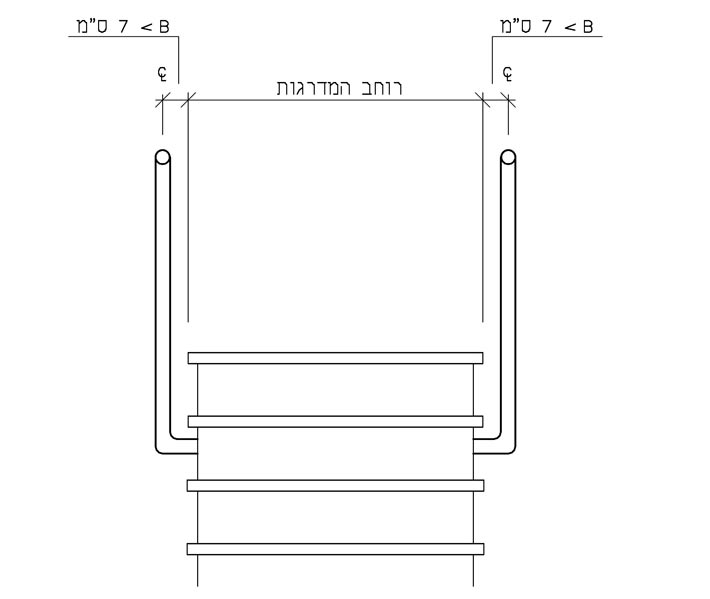

תרשים 3.2.2.3 ז׳

3.2.2.4מזקף ראש מעל מדרגותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

גובה מזקף ראש מעל מדרגות יהיה 2.10 מטרים לפחות כאשר הוא נמדד אנכית מעל מישור המקביל למשיק אפי המדרגות כמתואר בתרשים 3.2.2.4.

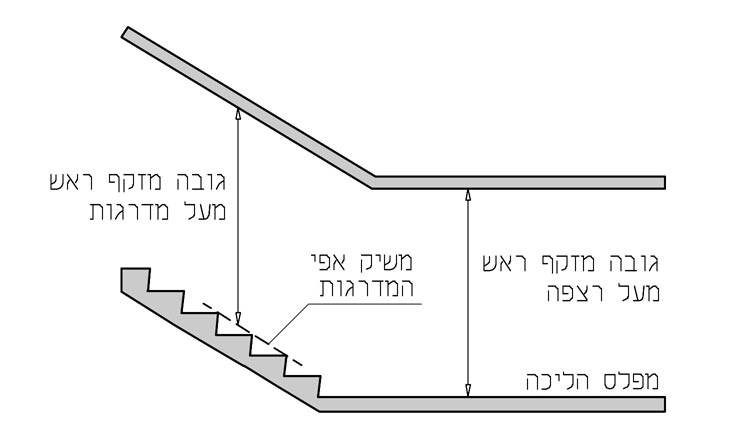

תרשים 3.2.2.4

3.2.2.5מידות רום ושלח מדרגהתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)רום המדרגה יהיה 10 סנטימטרים לפחות ולא יעלה על 17.5 סנטימטרים.

(ב)שלח המדרגה יהיה 26 סנטימטרים לפחות כמתואר בתרשים 3.2.2.5.

תרשים 3.2.2.5

(ג)על אף האמור בפרטי משנה (א) ו־(ב), בבניין ציבורי שלא מותקנת בו מעלית, רום המדרגה לא יעלה על 16.5 סנטימטרים, ושלח המדרגה יהיה 28 סנטימטרים לפחות.

(ד)במהלך מדרגות אחד, לכל אורכו, יהיה גודל אחיד לרום המדרגה וגודל אחיד לשלחה, והיחס ביניהם יהיה לפי הנוסחה: 2 רומים + שלח = 61 סנטימטרים עד 63 סנטימטרים.

(ה)המידות הנקובות בפרט זה חלות על כל המדרגות, זולת אם נאמר אחרת בתקנות אלה ובסטיות הביצוע המותרות בפרט 3.2.2.13.

3.2.2.10משטח אפקי בחדר מדרגותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

במשטח אופקי (פודסט) בחדר מדרגות ובמהלך מדרגות יתקיימו הדרישות אלה:

(1)רוחב המעבר החופשי במשטח אופקי (פודסט) המשמש לשינוי כיוון התנועה בחדר מדרגות או במהלך מדרגות יהיה לפחות ברוחב המינימלי הנדרש של המדרגות כמתואר בתרשימים 3.2.2.10 א׳ ו־3.2.2.10 ב׳;

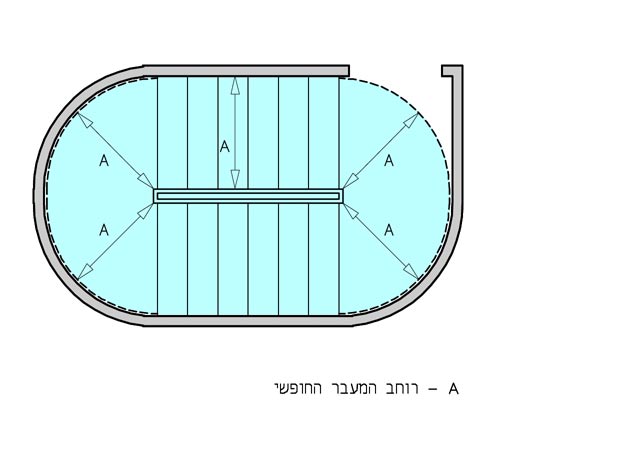

תרשים 3.2.2.10 א׳

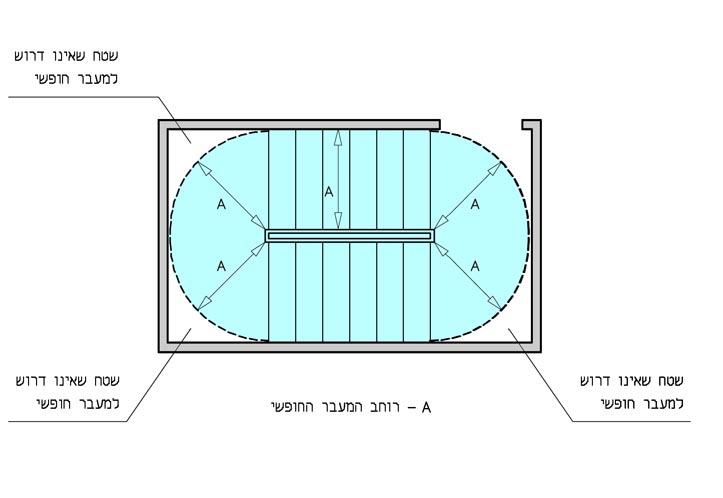

תרשים 3.2.2.10 ב׳

(2)העומק של משטח אופקי בין שני מהלכי מדרגות הנמשכים בכיוון אחד יהיה 1.20 מטרים לפחות; בפסקה זו [במקור: בפסקה זה], ”עומק“ – המרחק האופקי בין סיפי שתי המדרגות הגובלות עם המשטח האופקי, כמתואר בתרשים 3.2.2.10 ג׳;

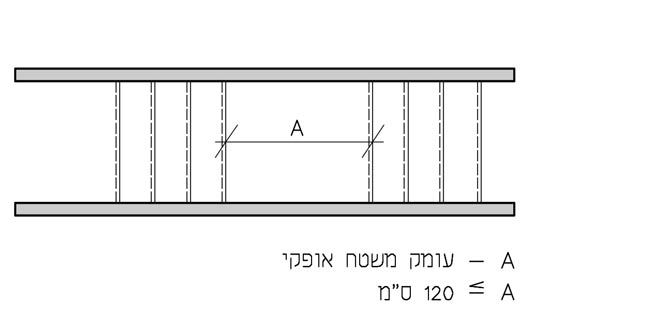

תרשים 3.2.2.10 ג׳

(3)העומק של משטח אופקי בין קצה מהלך מדרגות ואגף דלת הנמשכים בכיוון אחד יהיה 1.0 מטר לפחות; בפסקה זו, ”עומק“ – המרחק האופקי בין סף המדרגה לבין אגף הדלת הגובלת עם המשטח האופקי, כמתואר בתרשים 3.2.2.10 ד׳;

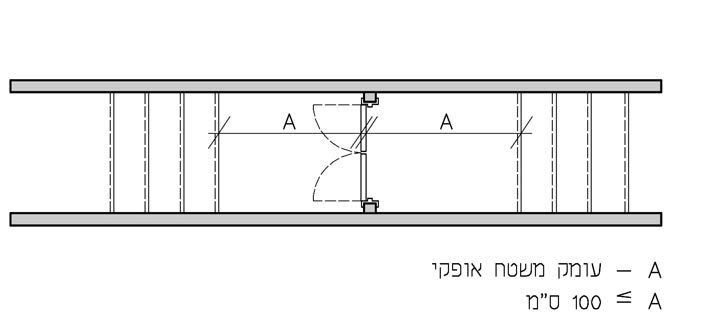

תרשים 3.2.2.10 ד׳

(4)אם דלת נפתחת אל מהלך מדרגות או חדר מדרגות או מהם, ייבנה משטח אופקי משני צדי אגף הדלת; עומק המשטח האופקי נמדד מפני הדלת ובניצב לה כמתואר בתרשים 3.2.2.10 ה׳.

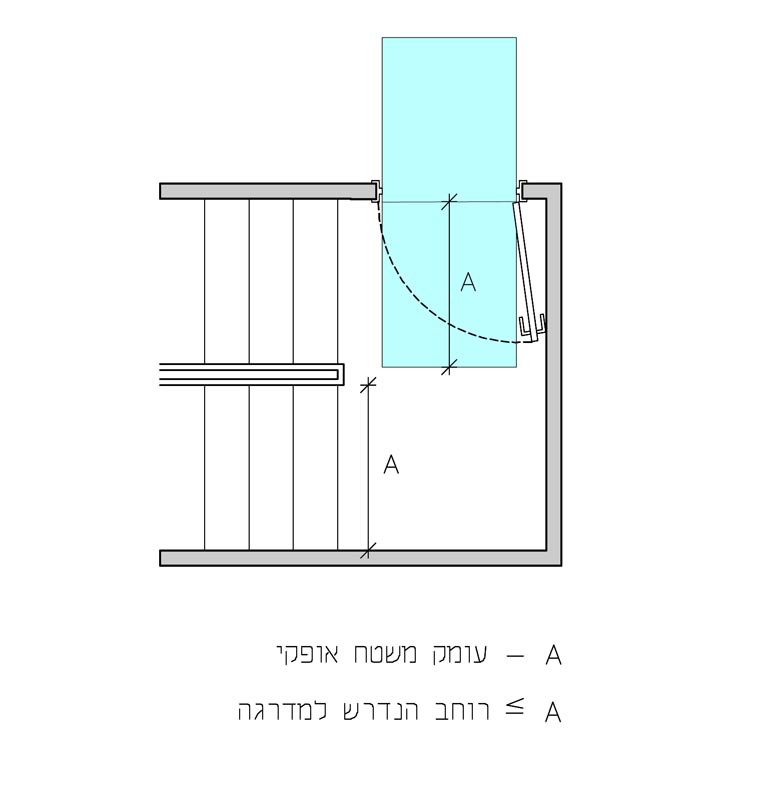

תרשים 3.2.2.10 ה׳

(5)על אף האמור בפסקה (4) –

(א)בחדרים טכניים ועליות גג בכל בניין, מותר לפתוח דלת בקצה מהלך המדרגות, בתנאי שהדלת לא תיפתח לכיוון המדרגות;

(ב)על מרתף ועליית גג של דירת מגורים יחול פרט 3.8.5.5.

3.2.2.16בית אחיזה נוסףתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בחדר מדרגות או במהלך מדרגות, בתחום רוחב המדרגה הנדרש למילוט, המרחק אל בית אחיזה לא יעלה על 75 ס״מ כמתואר בתרשימים 3.2.2.16 א׳ ו־3.2.2.16 ב׳.

(ב)על אף האמור בפרט משנה (א), עלה המרחק אל בית האחיזה, בתחום רוחב המדרגה הנדרש למילוט, על 75 ס״מ, יותקן מאחז יד נוסף כמתואר בתרשים 3.2.2.16 ג׳.

(ג)עלה רוחב המדרגות על הרוחב הנדרש למילוט, לא תחול הדרישה בפרט משנה (ב) בתחום שאיננו נדרש למילוט כמתואר בתרשים 3.2.2.16 א׳.

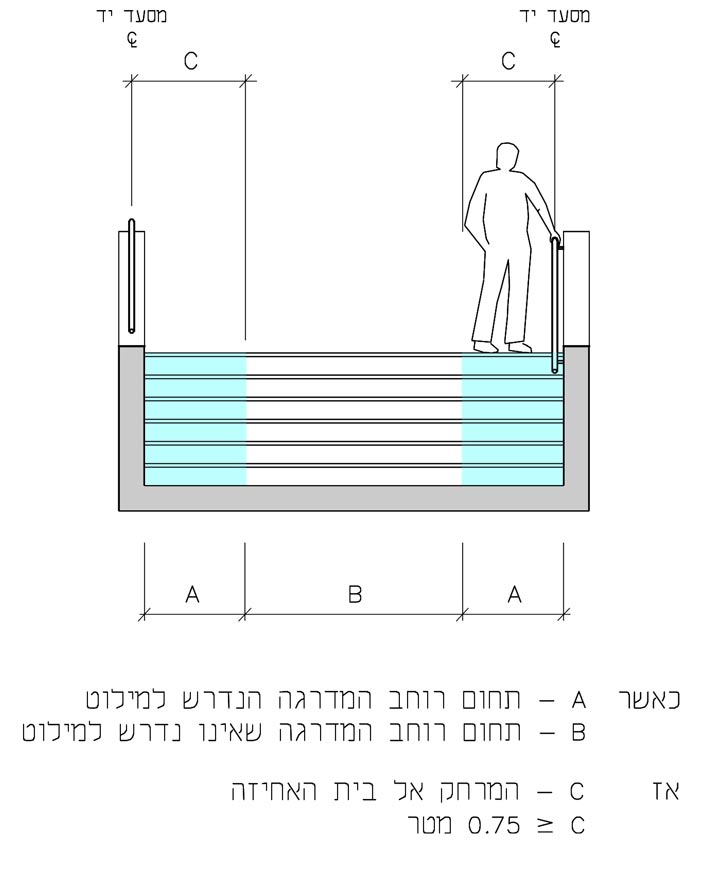

תרשים 3.2.2.16 א׳

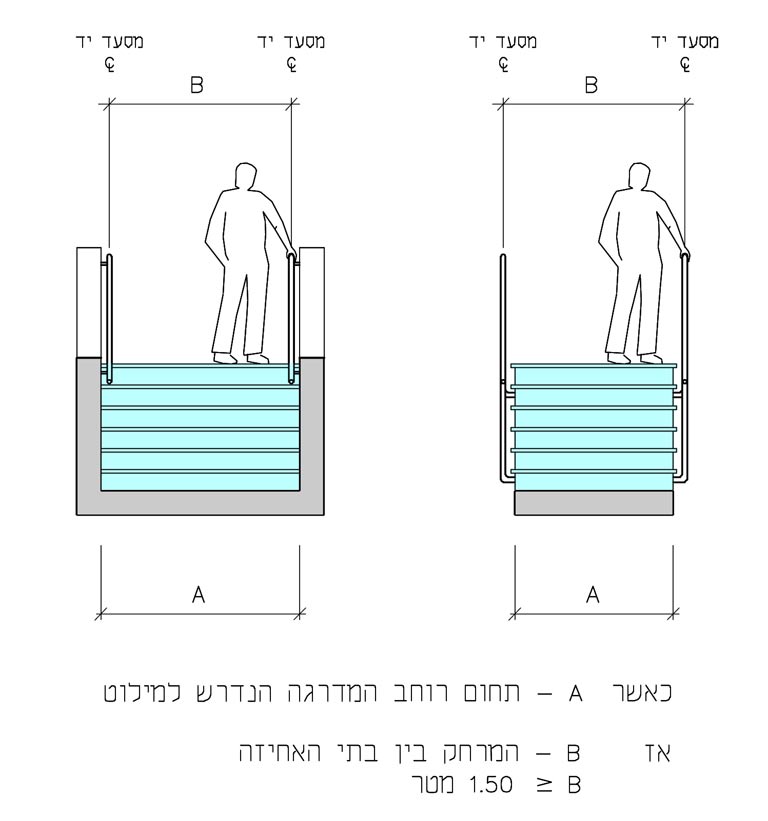

תרשים 3.2.2.16 ב׳

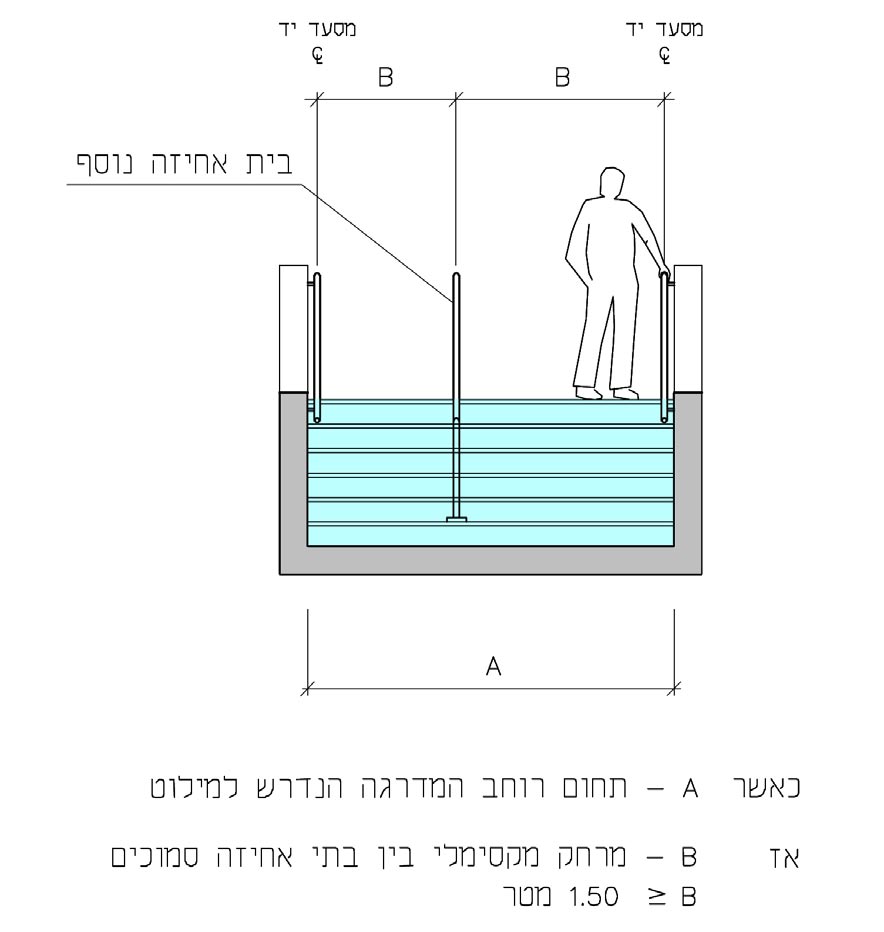

תרשים 3.2.2.16 ג׳

3.2.2.20מדרגות קשתיותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

מותר להתקין מדרגות קשתיות בבניין ולהשתמש בהן כחלק מדרך מוצא אם נתמלאו לגביהן התנאים האלה:

(1)הרדיוס הקטן ביותר של הקו העקום לאורך סיפי המדרגות יהיה פי שניים לפחות מרוחב המדרגות כמתואר בתרשים 3.2.2.20 א׳;

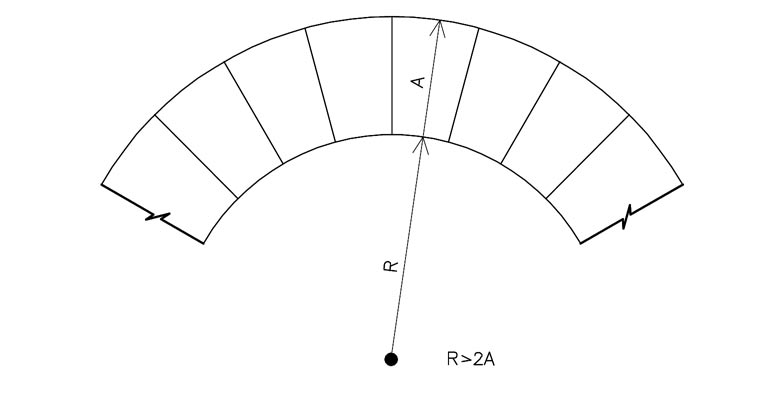

תרשים 3.2.2.20 א׳

(2)עומק שלח מדרגה במרחק 30 סנטימטרים מהקצה הצר ביותר של המדרגה (להלן – סף המדרגה) יהיה 26 סנטימטרים לפחות, באחידות לאורך המדרגות כמתואר בתרשים 3.2.2.20 ב׳;

תרשים 3.2.2.20 ב׳

(3)אין חובה לקיים את היחס בין רום המדרגה לשלחה על פי הנוסחה המפורטת בפרט משנה 3.2.2.5(ד).

3.2.2.21מדרגות לולייניות ומדרגות שלח מתחלףתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)מותר להתקין מדרגות לולייניות ומדרגות שלח מתחלף בבניין ולהשתמש בהן כחלק מדרך מוצא אם נתמלא לגביהן אחד התנאים האלה:

(1)המדרגות מותקנות בתוך דירה בבניין מגורים;

(2)המדרגות מותקנות בבניין או חלק מבניין המשמש למסחר, לעסקים, לתעשיה או לאחסנה, בתנאי שחלק הבניין אינו מיועד לשמש יותר מ־5 אנשים;

(3)המדרגות מותקנות בחלק מבניין, המשמש לשטחים טכניים, בתנאי שחלק הבניין אינו מיועד לשמש יותר מ־5 אנשים.

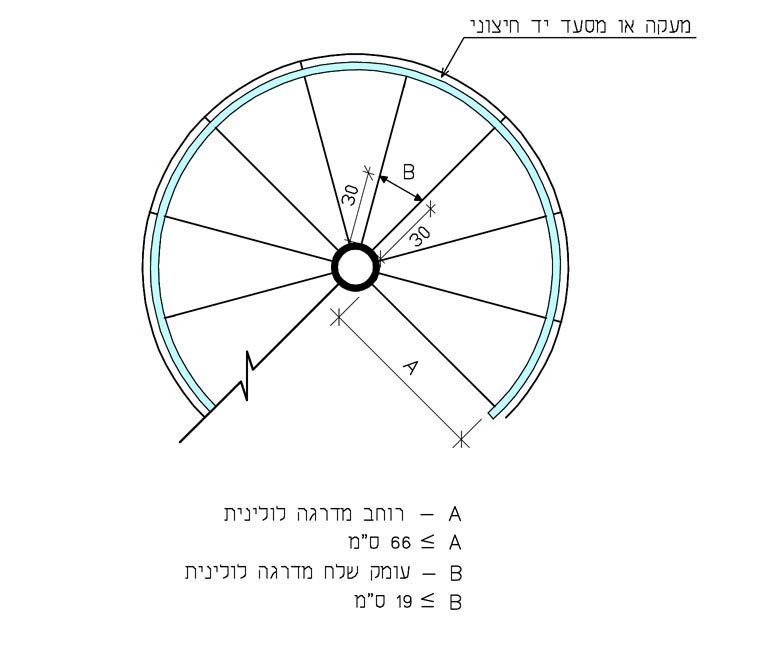

(ב)רוחבה של מדרגה לוליינית או מדרגת שלח מתחלף יהיה 0.66 מטרים לפחות כאשר הוא נמדד מהקצה הצר ביותר של המדרגה עד המישור הפנימי של המסעד או בין שני המישורים הפנימיים של המסעדים, כמתואר בתרשימים 3.2.2.21 א׳, 3.2.2.21 ב׳ ו־3.2.2.21 ג׳.

תרשים 3.2.2.21 א׳

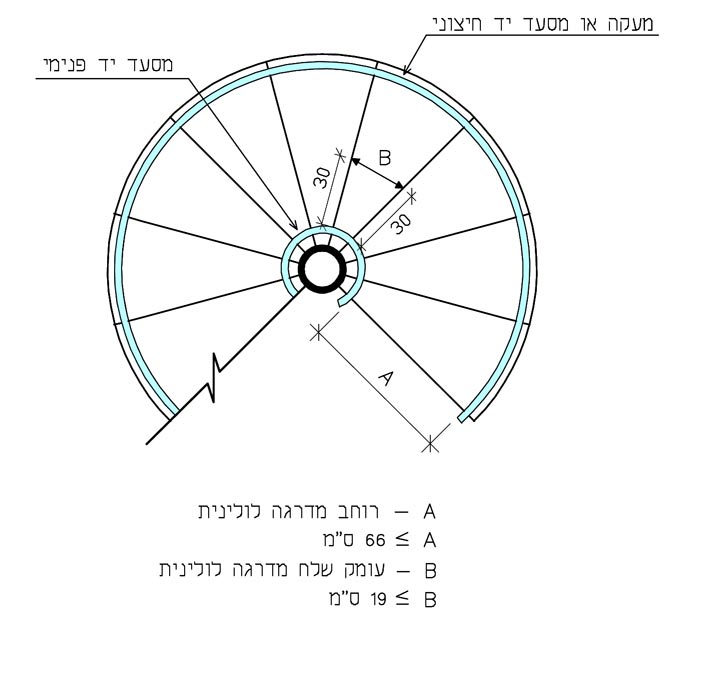

תרשים 3.2.2.21 ב׳

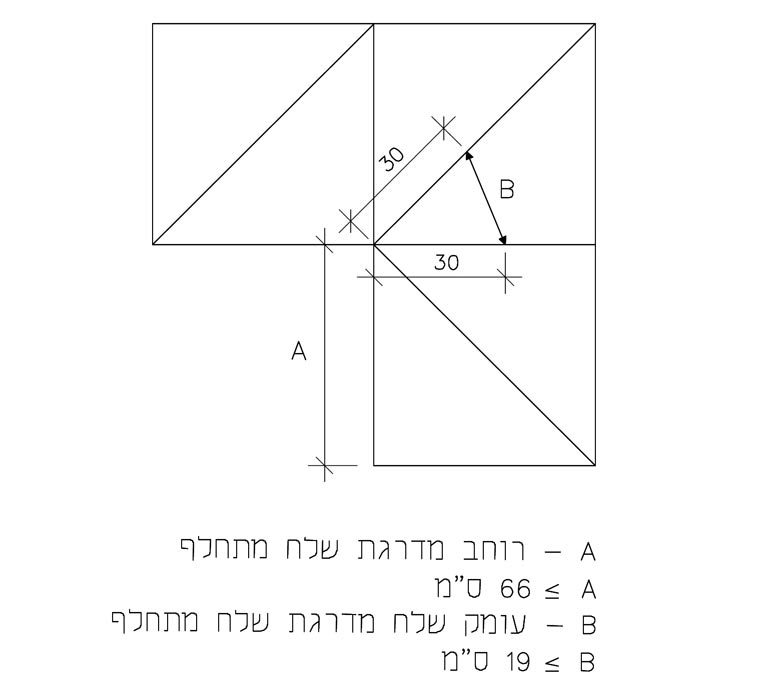

תרשים 3.2.2.21 ג׳

(ג)עומק שלח מדרגה, במרחק 30 סנטימטרים מהקצה הצר ביותר של המדרגה או מהמישור החיצוני של המאחז הפנימי, הנמדד לאורך אפי המדרגות, יהיה 19 סנטימטרים לפחות, כמתואר בתרשימים 3.2.2.21 א׳, 3.2.2.21 ב׳ ו־3.2.2.21 ג׳.

(ד)רום המדרגה לא יעלה על 24 סנטימטרים.

(ה)גובה מזקף ראש יהיה 1.98 מטרים לפחות.

(ו)המדרגות הלולייניות ושלח מתחלף יהיו בעלי מידות וצורה אחידות ואין חובה לקיים את היחס בין רום המדרגה לשלחה על פי הנוסחה כאמור בפרט 3.2.2.5(ד).

(ז)תותר התקנת מסעד ובית אחיזה בצד אחד בלבד ויחול לגביהם פרט 3.2.2.14.

3.2.2.22מדרגות טרפזיותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)מותר להתקין בבניין מדרגות בעלות שלחים בצורת טרפז (להלן – מדרגות טרפזיות), לשינוי כיוון מהלך מדרגות בלבד ולהשתמש בהן כחלק מדרך מוצא אם נתמלא לגביהן אחד התנאים אלה:

(1)המדרגות מותקנות בתוך דירה בבניין מגורים;

(2)המדרגות מותקנות בבניין או חלק מבניין המשמש למסחר, לעסקים, לתעשיה או לאחסנה, בתנאי שחלק הבניין אינו מיועד לשמש יותר מ־5 אנשים;

(3)המדרגות מותקנות בחלק מבניין, המשמש לשטחים טכניים, בתנאי שחלק הבניין אינו מיועד לשמש יותר מ־5 אנשים.

(ב)עומק מינימלי של שלח מדרגה טרפזית יהיה 15 סנטימטרים לפחות.

(ג)עומק שלח המדרגה יימדד במרחק 30 סנטימטרים מהקצה הצר ביותר של המדרגה; עומק השלח יהיה אחיד ולא פחות מעומק שלח המדרגות האחרות במהלך המדרגות; מדידת המרחק מהקצה הצר תתבצע לאורך אפי המדרגות במתואר בתרשים 3.2.2.22.

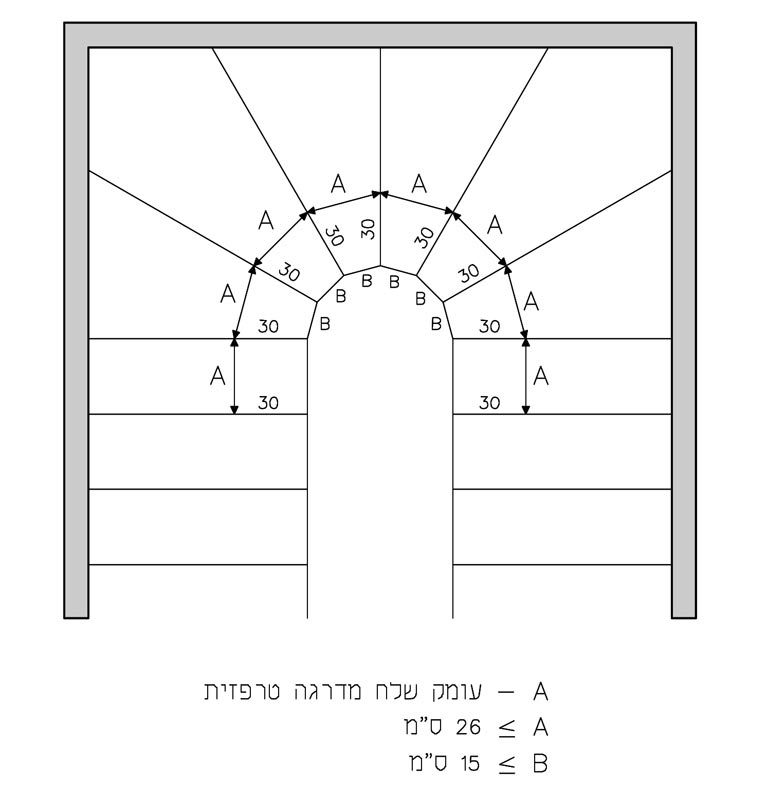

תרשים 3.2.2.22

סימן ג׳: חדר מדרגות מוגן

3.2.3.1חדר מדרגות מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)אם נדרש להתקין בבניין חדר מדרגות מוגן, הוא יותקן כמפורט בסימן זה; כל חדר מדרגות נוסף שאינו נדרש לפי חלק ג׳, מותר שיהיה חדר מדרגות שאינו מוגן.

(ב)מעטפת חדר מדרגות מוגן תהיה בנויה מאלמנטים עמידי אש; מרכיביו הפנימיים של חדר המדרגות, לרבות מהלכי המדרגות ומשטחים אופקיים (פודסטים), יהיו בנויים מחומר לא דליק.

(ג)חדר המדרגות המוגן מופרד מכל חלק אחר של הבניין על ידי דלתות אש.

(ד)המעקים בנויים מחומר לא דליק כהגדרתו בת״י 755.

(ה)בית האחיזה יכול להיות עשוי חומר בסיווג דליקות מינימלי של III.2.2. על פי ת״י 755.

(ו)רוחב המדרגות בחדר מדרגות מוגן יהיה 1.10 מטרים לפחות.

(ז)מותר להתקין פתחי אור בקירותיו החיצוניים של חדר מדרגות מוגן, בתנאי שיתקיימו תנאים אלה:

(1)פתחי האור יהיו מזוגגים בזיגוג קבוע, עמיד אש למשך 30 דקות לפחות לכשל תחילי בלבד לפי ת״י 931 חלק 1.1 – עמידות אש של אלמנטי בניין – שיטות בדיקה: דרישות כלליות (להלן – ת״י 931);

(2)שטחם הכולל של פתחי האור לא יעלה על 20% משטח קירות החוץ של חדר המדרגות המוגן באותה קומה;

(3)חזיתות הבניין הניצבות או ההמשכיות לקיר החיצון שבו מצויים פתחי האור והנמצאות במרחק קטן מ־3 מטרים מפתחים אלה יהיו עשויות אלמנטים עמידי אש, לפי תרשים 3.2.3.1 א׳.

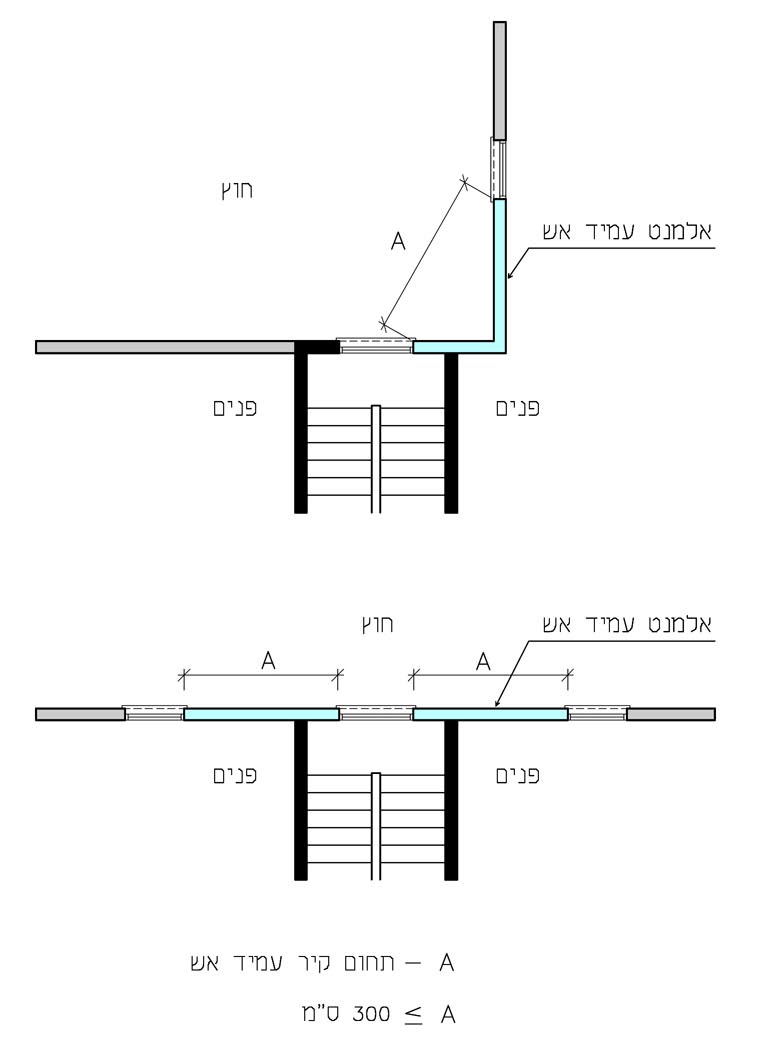

תרשים 3.2.3.1 א׳

(ח)בחלל חדר מדרגות מוגן לא יותקן כל מיתקן טכני, למעט זה הנועד לשרת את חלל חדר המדרגות עצמו.

(ט)שום חדר או חלל אחר לא יובילו לחלל חדר מדרגות מוגן, אלא באמצעות מבואה או פרוזדור שהכניסה מהם לחדר המדרגות המוגן היא דרך דלת אש בלבד.

(י)דלתות אש של חדר מדרגות מוגן ייפתחו בכיוון המילוט.

(יא)סידורי שליטה בעשן יהיו בהתאם לקבוע בפרק ה׳; תאורה מלאכותית תהיה בהתאם לקבוע בסימן ט״ז; תאורת חירום תהיה בהתאם לקבוע בסימן י״ז; שילוט יהיה בהתאם לקבוע בסימן י״ח.

(יב)חדר מדרגות מוגן בבניין גבוה או בבניין רב קומות יהיה בהתאם לקבוע בסימן א׳ בפרק ז׳.

סימן ד׳: מערכת מדרגות חיצונית

3.2.4.3הפרדת מערכת מדרגות חיצונית מן בנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

מערכת מדרגות חיצונית המשמשת מוצא בטוח תופרד מהבניין לפי תנאים אלה:

(1)חזיתות הבניין הפונות למערכת מדרגות חיצונית יהיו עשויות אלמנטים עמידי אש, בלא פתחים, בתחום שלא יהיה קטן מ־3 מטרים מהמעטפת החיצונית של המדרגות (להלן – התחום המוגן) כמתואר בתרשימים 3.2.4.3 א׳ ו־3.2.4.3 ב׳; ואולם ניתן להתקין פתח אור בתחום המוגן, בתנאי שפתח האור, על כל מכלוליו, יהיה מזוגג בזיגוג קבוע עמיד אש למשך 60 דקות לפי ת״י 931;

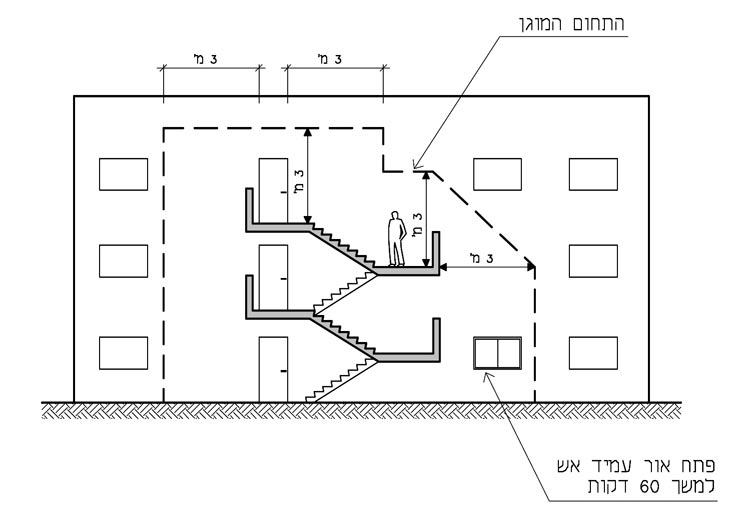

תרשים 3.2.4.3 א׳

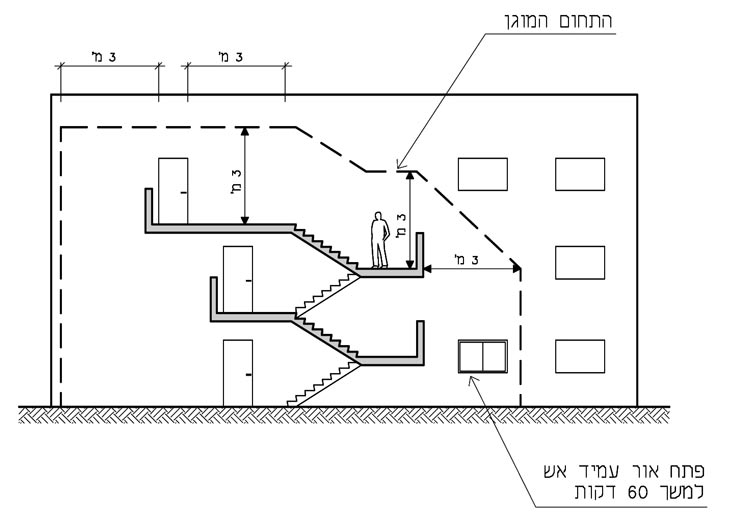

תרשים 3.2.4.3 ב׳

(2)היציאה מבניין למערכת מדרגות חיצונית תהיה דרך דלת אש הנפתחת עם כיוון המילוט.

3.2.4.5פתחים בקיר חיצוןתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

במערכת מדרגות חיצונית המשמשת מוצא בטוח צד אחד לפחות יהיה פתוח ב־50% משטח הצד בכל מפלס; פתחים אלו יותקנו באופן שימנע הצטברות עשן כמתואר בתרשים 3.2.4.5.

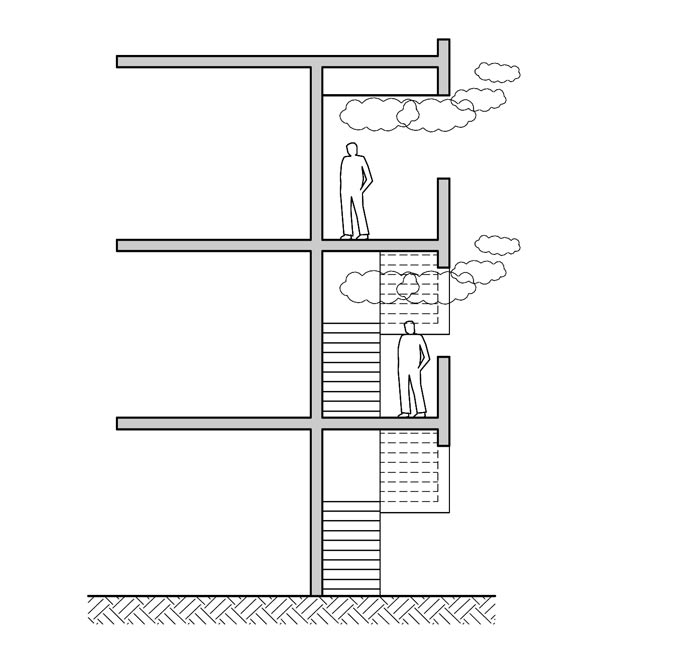

תרשים 3.2.4.5

סימן ה׳: מוצא אופקי

3.2.5.2מוצאים אופקיים מספרם ומיקומםתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

ניתן להתקין מוצא אופקי אחד או יותר מחלק מבניין או מבניין, בתנאים האלה:

(1)לכל אגף אש המשרת מוצא אופקי תהיה יציאה או מוצא בטוח אחר המובילים ישירות אל מחוץ לבניין; מן המוצא האופקי אל היציאה או אל המוצא הבטוח האחר תהיה דרך מוצא באמצעות פרוזדור או מעבר, כמתואר בתרשימים 3.2.5.2 א׳ ו־3.2.5.2 ב׳;

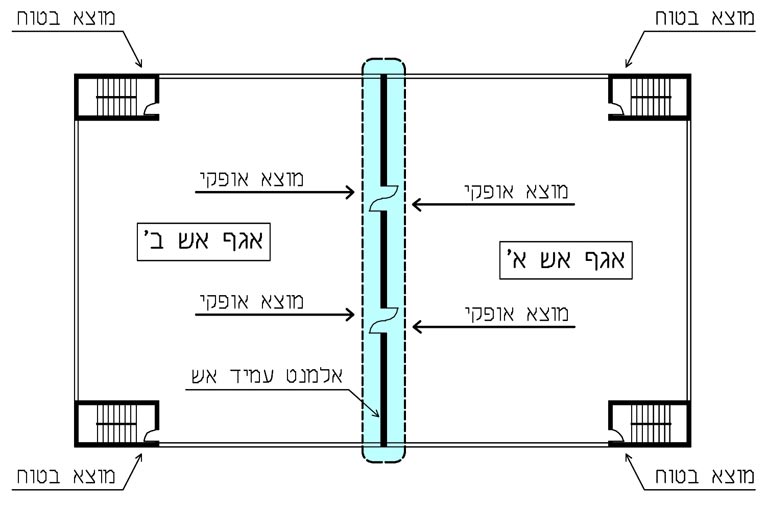

תרשים 3.2.5.2 א׳

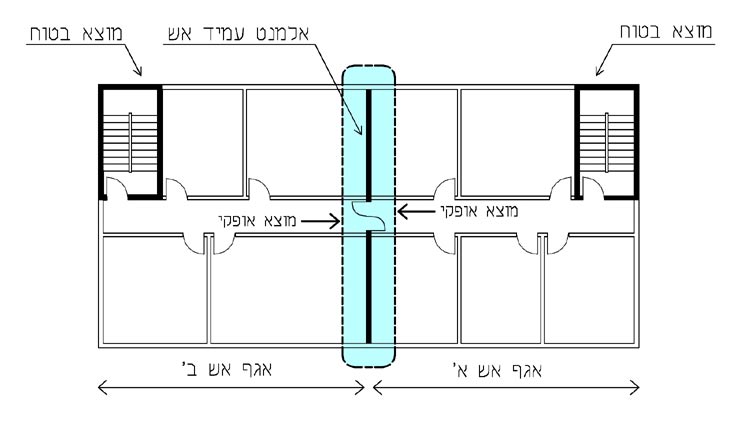

תרשים 3.2.5.2 ב׳

(2)לכל אגף אש המשרת מוצא אופקי מאגף אש אחר, יהיה שטח פנוי לצורכי המילוט של האגף האחר; השטח הפנוי, בעבור צורכי המילוט של האגף האחר, יחושב לפי 0.3 מ״ר לנפש בעבור הקהל של האגף האחר המיועד לעבור דרכו;

(3)ההפרדה בין אגפי האש תהיה לכל גובה הבניין למעט קומות מרתף המשמשות לחניה; אגפי האש יופרדו זה מזה על ידי אלמנט עמיד אש ודלתות אש; קומת החניה תופרד מן הבניין על ידי אלמנט עמיד אש למשך 2 שעות לפחות;

(4)כמות המוצאים האופקיים תהיה לפי דרישות סימן י״ג;

(5)מיקום מוצא אופקי יהיה כמפורט בסימן י״ד;

(6)אם נדרשה דרך מוצא אחת מקומה או מחלק מבניין, מוצא אופקי לא יכול לשמש מוצא בטוח יחיד;

(7)נדרשו שניים או יותר מוצאים בטוחים מקומה או מחלק מבניין, סך כל רוחבי המוצאים הבטוחים, שאינם מוצאים אופקיים, יהיה לפחות מחצית רוחב דרכי המוצא הנדרשות בעבור חלק הבניין;

(8)נדרשו שניים או יותר מוצאים בטוחים מקומה או מחלק מבניין, מספר המוצאים הבטוחים, שאינם מוצאים אופקיים, יהיה מחצית לפחות ממספר המוצאים הבטוחים הנדרשים בעבור חלק הבניין;

(9)בדלת אש המותקנת במוצא אופקי תתקיים עמידות אש למשך 30 דקות בידוד ו־90 דקות כשל תחילי ויציבות.

סימן ו׳: פרוזדור מוגן

3.2.6.1פרוזדור מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

פרוזדור ייחשב פרוזדור מוגן בתנאי שנתקיימו בו התנאים האלה:

(1)רוחבו יהיה בהתאם לתפוסה שהוא משרת, והוא יהיה 1.10 מטרים לפחות, מדידת הרוחב תיעשה כמפורט בפרט 3.2.12.10; ואולם אם פרוזדור מוגן משרת קומה הנמצאת במפלס היציאה וגם קומות נוספות, לצורך חישוב התפוסה, אין חובה לצרף את תפוסת קומת היציאה לתפוסה של שאר הקומות;

(2)לא יוגבל אורכו של פרוזדור מוגן; אם אורכו גדול מ־50 מטרים, תותקן בו מערכת על־לחץ למניעת חדירה של עשן;

(3)כל חדר או חלל אחר יובילו לפרוזדור מוגן רק באמצעות דלת אש בלבד, כמתואר בתרשים 3.2.6.1;

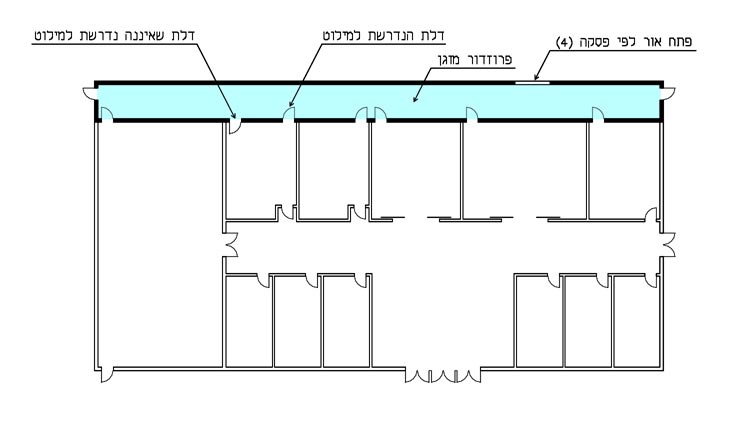

תרשים 3.2.6.1

(4)התקנת פתחי אור בקירותיו החיצוניים של פרוזדור מוגן תותר, בתנאי שיתקיימו התנאים המפורטים בסימן ג׳ להתקנת פתחי אור בקירותיו החיצוניים של חדר מדרגות מוגן;

(5)בחלל פרוזדור מוגן לא יותקן כל מיתקן, למעט זה הנועד לשרת את חלל הפרוזדור עצמו;

(6)תאורה מלאכותית תותקן כמפורט בסימן ט״ז;

(7)תאורת חירום תותקן כמפורט בסימן י״ז;

(8)שלטים יותקנו כמפורט בסימן י״ח;

(9)רצפת הפרוזדור תהיה אטומה ובלא חירור.

סימן ז׳: פרוזדור פתוח מוגן

3.2.7.1פרוזדור פתוח מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

פרוזדור ייחשב פרוזדור פתוח מוגן בתנאי שנתקיימו בו התנאים האלה:

(1)קירות הפרוזדור הפונים אל החוץ, במפגש של הקיר עם התקרה, יהיו פתוחים ב־50% לפחות משטחם לחלל האוויר, כך שתמנע הצטברות עשן כמתואר בתרשים 3.2.7.1;

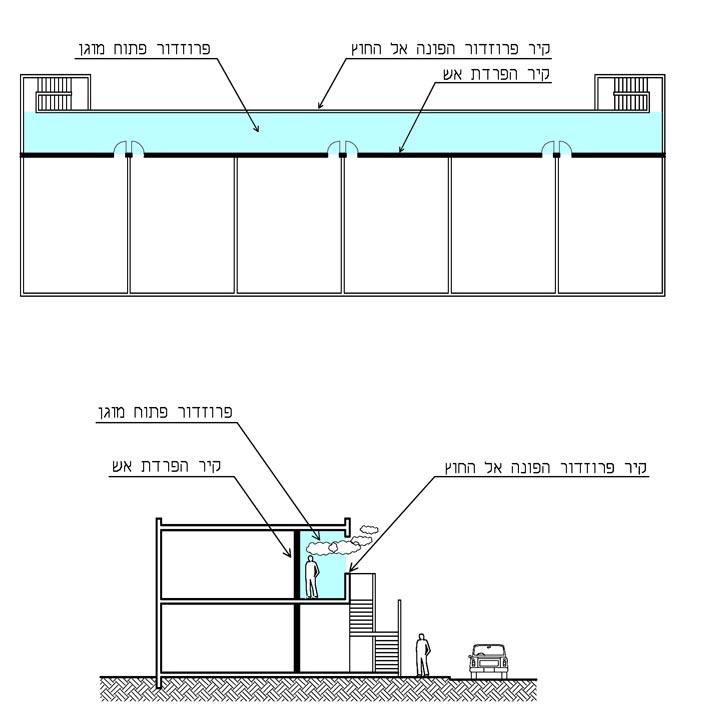

תרשים 3.2.7.1

(2)קירות הפרוזדור האחרים, לרבות הרצפה והתקרה, יופרדו מהבניין על ידי אלמנט עמיד אש למשך 1 שעה לפחות;

(3)רוחב הפרוזדור יהיה בהתאם לתפוסה שהוא משרת ולא יפחת מ־1.10 מטרים; מדידתו תיערך כמפורט בפרט 3.2.12.10;

(4)אם חלקו של פרוזדור פתוח מוגן משמש פרוזדור ללא מוצא, יחולו לגביו הדרישות החלות על פרוזדור ללא מוצא, כמפורט בפרט 3.2.15.2;

(5)לא יוגבל אורכו של פרוזדור פתוח מוגן;

(6)כל חדר או חלל אחר יובילו לפרוזדור פתוח מוגן רק באמצעות דלת אש בלבד וכיוון פתיחתה יהיה בהתאם לדרישות סימן א׳;

(7)בחלל פרוזדור פתוח מוגן לא יותקן כל מיתקן, למעט זה הנועד לשרת את חלל הפרוזדור עצמו;

(8)תאורה מלאכותית תותקן כמפורט בסימן ט״ז;

(9)תאורת חירום תותקן כמפורט בסימן י״ז;

(10)שלטים יותקנו כמפורט בסימן י״ח.

סימן ח׳: גג מוגן

סימן ט׳: יציאה

3.2.9.2מרכיבי היציאהתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)יציאה יכולה להכיל אחד או יותר מחלקי הבניין המפורטים להלן:

(1)דלת יציאה חיצונית, בתנאי שתיפתח בכיוון המילוט, כמתואר בתרשים 3.2.9.2 א׳;

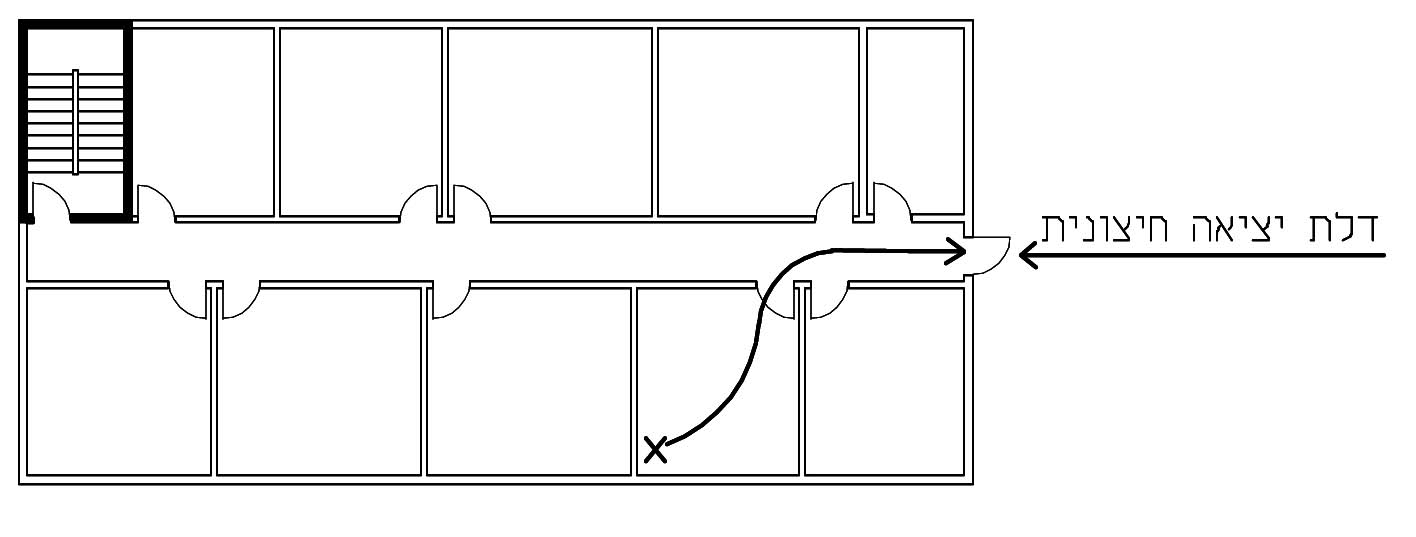

תרשים 3.2.9.2 א׳

(2)מבואה או אולם כניסה, בתנאי שנתקיימו לגביהם כל התנאים האלה:

(א)דלת יציאה חיצונית הנצפית בלא הפרעה מדלת היציאה של המוצא הבטוח; אם אין קו מבט ישיר בין דלת היציאה מהמוצא הבטוח לדלת היציאה החיצונית, יותקן שלט מואר, ”יציאה“, כמפורט בסימן י״ח;

(ב)מרחק ההליכה בין דלת היציאה מהמוצא הבטוח לדלת יציאה חיצונית אינו עולה על 15 מטרים, כמתואר בתרשימים 3.2.9.2 ב׳ ו־3.2.9.2 ג׳;

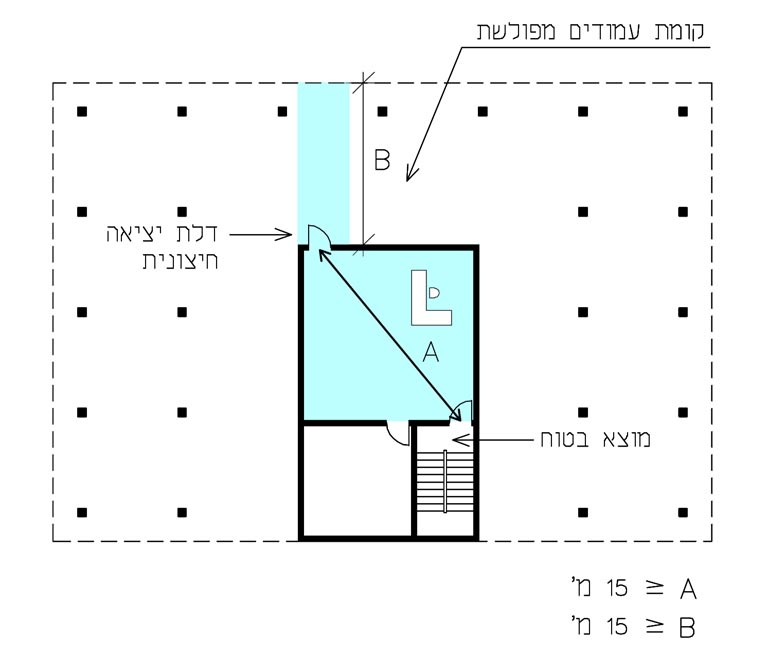

תרשים 3.2.9.2 ב׳

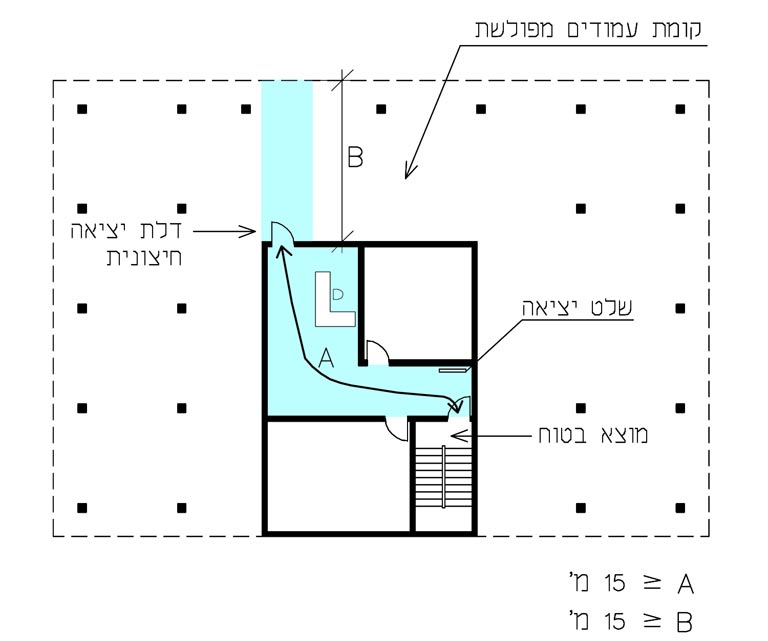

תרשים 3.2.9.2 ג׳

(ג)המבואה או אולם הכניסה אינם משמשים לשימושים נוספים, ומופרדים מאזורים סמוכים בעלי שימוש שונה באלמנט עמיד אש;

(ד)מותרת הצבת מיתקן המיועד לשמש את המבואה או את אולם הכניסה, כגון דלפק קבלה או פינת המתנה ובלבד שהמיתקן לא יפגע ברוחב הנדרש בעבור דרך מוצא;

(3)קומת עמודים מפולשת, כהגדרתה בתקנות התכנון והבניה (חישוב שטחים ואחוזי בניה בתכניות ובהיתרים), התשנ״ב–1992, בתנאי שנתקיימו לגביה כל התנאים האלה:

(א)לפחות שני צדדים של הקומה פתוחים לחלל האוויר;

(ב)נתיב היציאה פנוי ממכשולים;

(ג)מרחק ההליכה בין דלת יציאה חיצונית לבין יציאה מקומת עמודים מפולשת, אינו עולה על 15 מטרים, כמתואר בתרשימים 3.2.9.2 ב׳ ו־3.2.9.2 ג׳.

(ב)נתיב היציאה אל חוץ הבניין יהיה פנוי ממכשולים ויוביל אל הרחוב.

(ג)רוחב נתיב היציאה יהיה בהתאם לדרישות התפוסה.

סימן י׳: כבשים

3.2.10.4משטחים אופקיים (פודסטים)תק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בתחילת הכבש ובסופו יותקן משטח אופקי; שיפוע המשטח האופקי לא יעלה על 2%; רוחב המשטח האופקי יהיה ברוחב הכבש לפחות; אורך המשטח האופקי בכיוון ההליכה יהיה 130 סנטימטרים לפחות כמתואר בתרשים 3.2.10.4 א׳.

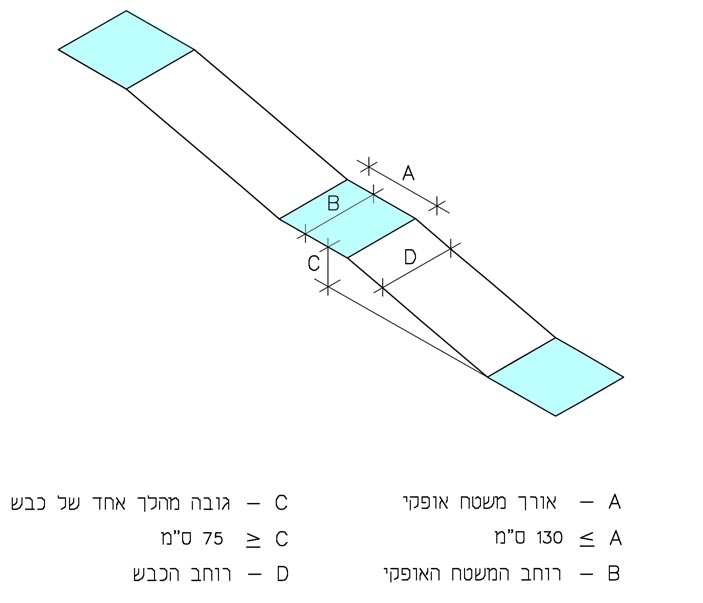

תרשים 3.2.10.4 א׳

(ב)בכל מקום שבו נפתחת דלת לכיוון הכבש יותקן משטח אופקי; רוחב המשטח האופקי הנמדד מפני הדלת או הפתח ובניצב להן יהיה 1.30 מטרים לפחות; אורך המשטח האופקי יהיה כרוחב הדלת או הפתח בתוספת 0.30 מטרים לפחות מעבר למזוזה הסמוכה לידית, כמתואר בתרשים 3.2.10.4 ב׳.

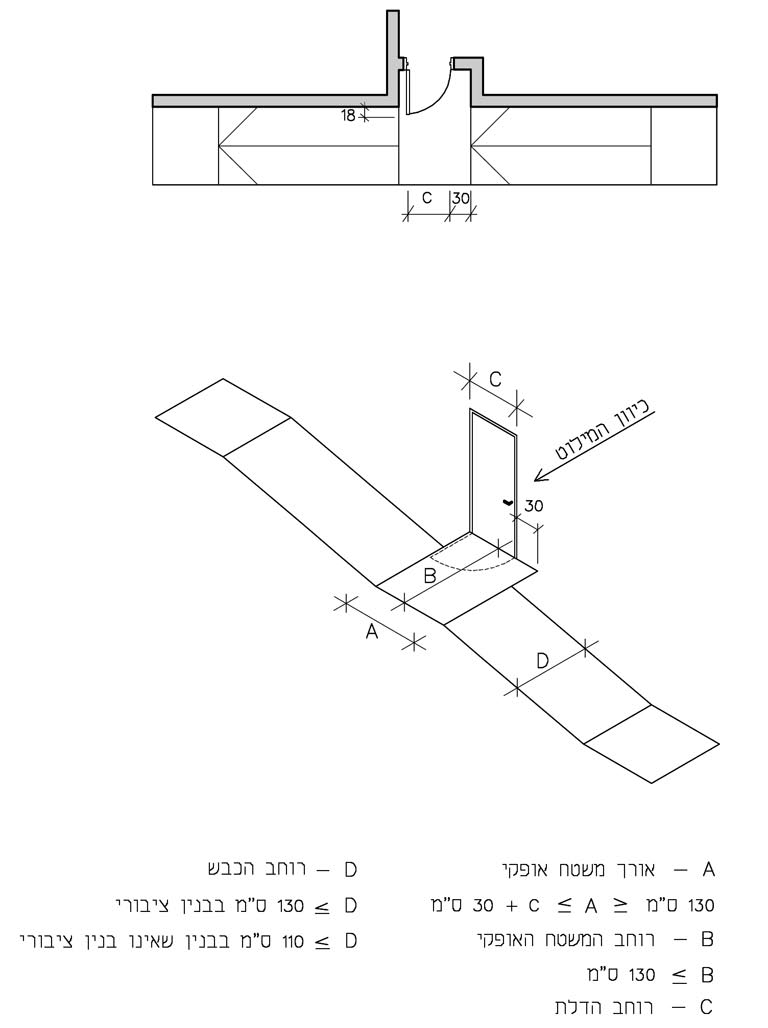

תרשים 3.2.10.4 ב׳

(ג)שינוי כיוון בכבש יבוצע רק במשטח אופקי; רוחב כבש או משטח אופקי לא יקטן בכיוון המילוט.

(ד)במשטחים אופקיים בבנייני ציבור יתקיימו גם הדרישות שבפרט 8.09.

סימן י״א: אזור מחסה

3.2.11.1כלליתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

אזור מחסה המשמש חלק מדרך מוצא נגיש, יהיה אחד או יותר מאלה:

(1)חלל חסום לעשן בבניין המוגן כולו על ידי מערכת כיבוי אש אוטומטית, והנמצא במרחק שאינו עולה על 10 מטרים מחדר מדרגות המשמש מוצא בטוח כמתואר בתרשים 3.2.11.1 א׳;

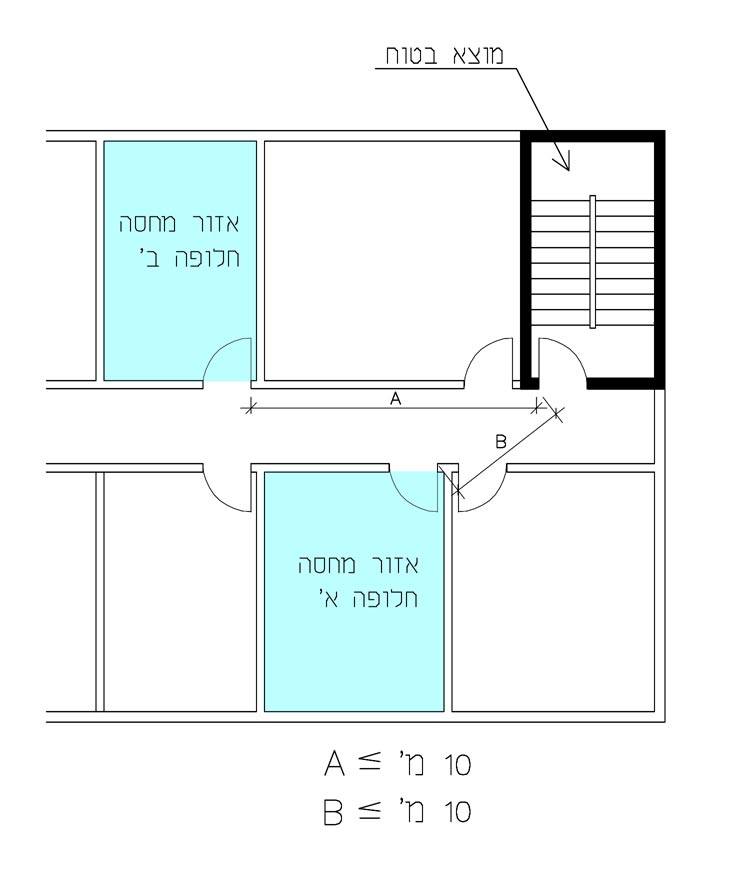

תרשים 3.2.11.1 א׳

(2)מבואת מעלית חסומה לעשן;

(3)חלל בחדר מדרגות מוגן המשמש מוצא בטוח המאפשר השהיה במהלך המילוט כמתואר בתרשים 3.2.11.1 ב׳;

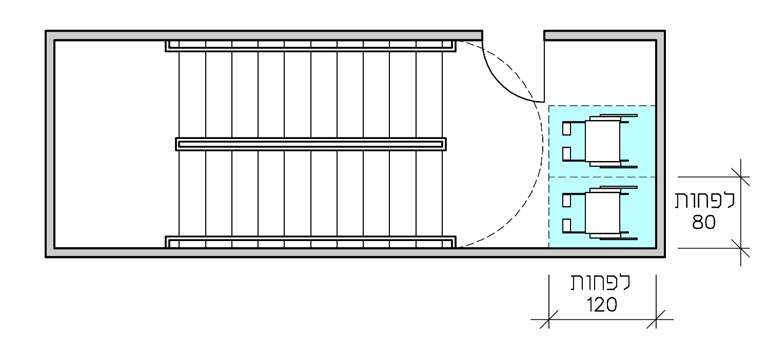

תרשים 3.2.11.1 ב׳

(4)דירת מגורים;

(5)חדר סגור בקומה המוגנת כולה על ידי מערכת כיבוי אש אוטומטית;

(6)מרחב מוגן קומתי או מוסדי.

3.2.11.7איסור חסימת כסא גלגליםתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

אזור מחסה המיועד ליותר מכיסא גלגלים אחד, יתוכנן באופן שלא יחסום יותר מכיסא גלגלים אחד אחר הנמצא באותו אזור מחסה, כמתואר בתרשים 3.2.11.7.

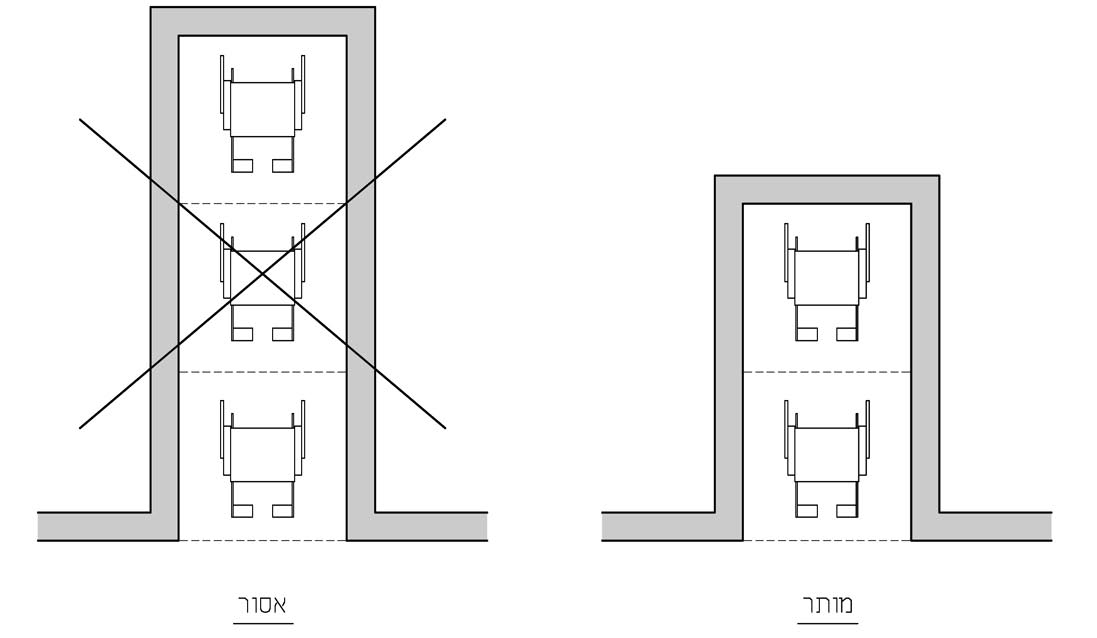

תרשים 3.2.11.7

סימן י״ב: תפוסה וחישוב רוחב דרך המוצא

3.2.12.1חישוב תפוסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)תפוסה של בניין תיקבע לפי סך הכל המצטבר של תפוסת חלקי הבניין השונים על פי שימושם.

(ב)מספר דרכי מוצא ורוחבן בכל קומה ייתנו מענה לתפוסה הכוללת של חלקי הבניין השונים באותה קומה.

(ג)אם דרכי מוצא משרתות יותר מקומה אחת, מספרן ורוחבן ייקבעו על פי התפוסה של הקומה שבה הם נמצאים; בכל מקרה לא תהיה הפחתה במספר דרכי המוצא או ברוחבן בכיוון המילוט, כמתואר בתרשימים 3.2.12.1 א׳ 3.2.12.1 ב׳.

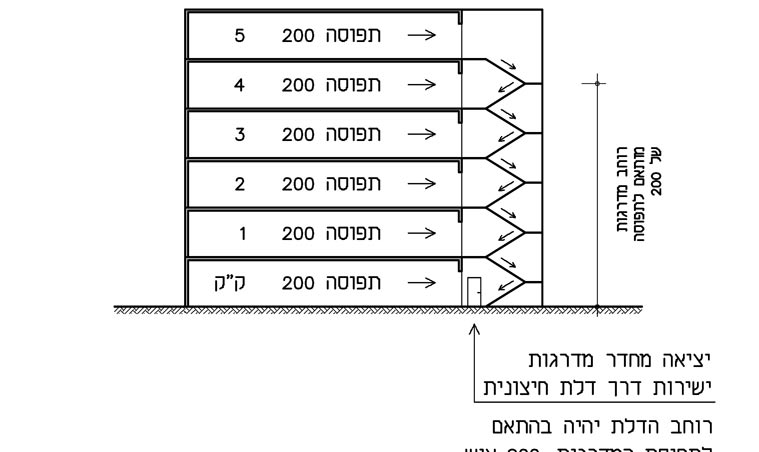

תרשים 3.2.12.1 א׳

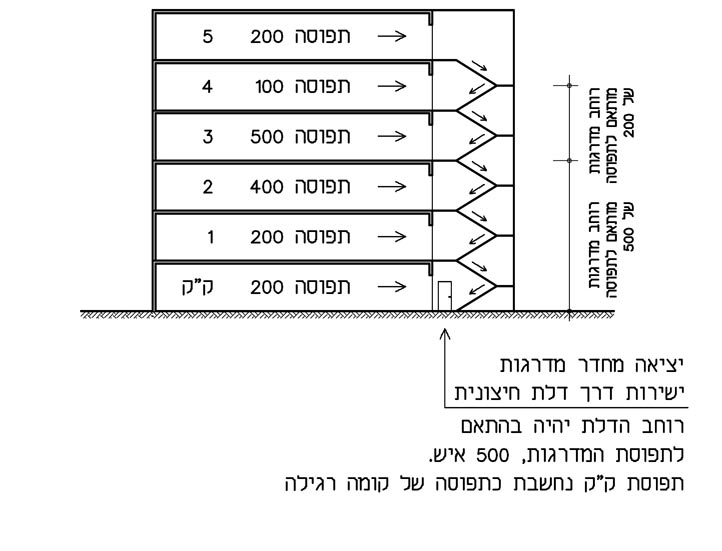

תרשים 3.2.12.1 ב׳

(ד)היו דרכי המוצא משרתות קומה המלכדת נתיב מילוט מהקומות שמעליה ומתחתיה, יחושבו מספרן ורוחבן של דרכי המוצא כסכום הכמות והרוחב של הקומות המתלכדות, כאמור בתרשים 3.2.12.1 ג׳.

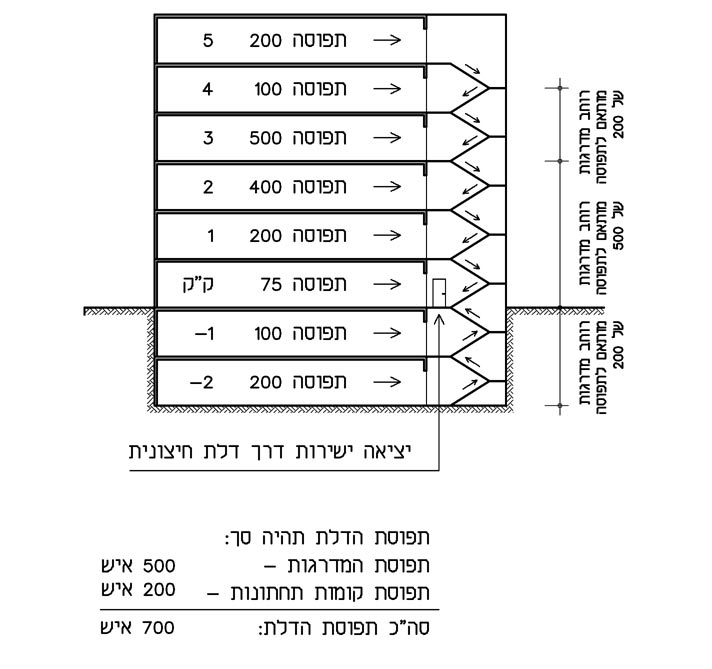

תרשים 3.2.12.1 ג׳

(ה)תפוסה של יציע או של מרפסת תתווסף לחישוב התפוסה של חלק הבניין שאליו הם מחוברים.

(ו)תפוסת חדר או אולם, לצורך חישוב רוחב ומספר דרכי מוצא, תחושב על ידי חלוקת השטח השימושי של חלק הבניין האמור, כמפורט בטור א׳ בטבלה 3.2.12.2, הנמדד במטר מרובע, במקדם התפוסה הנקוב בטור ב׳ לצדו, למעט אם נרשם אחרת; בפרט זה, ”שטח שימושי“ – השטח הנמדד על פי טור ג׳ בטבלה האמורה ובהתייחס לדרישות הנוספות כמצוין בטור ד׳.

(ז)על אף האמור בפרט משנה (ו), מותר שתפוסת חדר או אולם תהיה גדולה מן התפוסה המתקבלת מהחישוב לפי פרט משנה (ו), בתנאי שבמרכיבי דרך המוצא יתקיימו כל דרישות פרק זה; פרט משנה זה לא יחול על שימושים שההערה 'תפוסה מקסימלית׳ מצוינת לצדם בטור ד׳ בטבלה 3.2.12.2.

(ח)שטחי פרוזדורים, מדרגות, חדרי שירותים וחדרים טכניים לא ייכללו בחישוב התפוסה.

(ט)אם מתקיימים באולם כמה שימושים בו־זמנית וניתן להבחין בין מתחמים שונים באולם שבכל אחד מהם מתקיים שימוש נפרד, תפוסתו של כל מתחם תחושב לפי השימוש בו, לדוגמה כמתואר בתרשים 3.2.12.1 ד׳; אם לא ניתן להגדיר שימוש נפרד בכל מתחם, תחושב התפוסה לכל שטח האולם לפי השימוש בעל התפוסה הגבוהה ביותר.

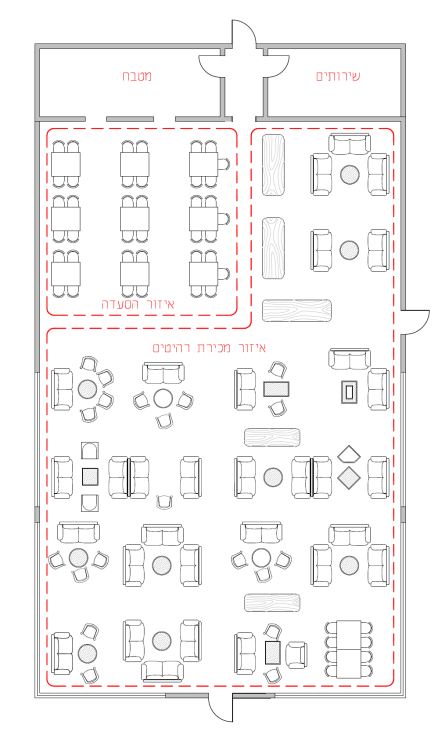

תרשים 3.2.12.1 ד׳

3.2.12.3הערות לטבלת מקדמי תפוסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

נוסף על האמור בטבלה 3.2.12.2, יחולו הדרישות האלה:

(א)בטבלה זו –

”ברוטו“ – שטח נטו בתוספת שטח הפרוזדור הסמוך הנמדד בין הקירות;

”נטו“ – שטח פנים החדר או האולם הנמדד בין הקירות;

”בניין תעשיה רגילה“ – בניין המשמש לתעשיה ברמת סיכון נמוכה או רגילה, והיכול לכלול כמה קומות, כאשר בכל קומה יכולות להיות כמה פעילויות שונות;

”שטח למטרה עיקרית“ – כמשמעותו בתקנות התכנון והבניה (חישוב שטחים ואחוזי בניה בתכניות ובהיתרים), התשנ״ב–1992;

”תעשיה מיוחדת“ – בניין המשמש לתעשיה ברמת סיכון נמוכה או רגילה, המשמש לתהליך מסוים, והמאופיין בצפיפות נמוכה של אנשים ומרבית שטח המפעל תפוס במכונות או בציוד;

”תעשיה מסוכנת“ – תעשיה ברמת סיכון גבוהה (High Hazard);

”תפוסה מקסימלית“ – התפוסה המחושבת לשימוש זה לפי מקדם התפוסה בטור ב׳ בטבלה תהיה התפוסה המקסימלית.

(ב)שטחים באולם או בזירת המשחק שאינם משמשים מעברים של דרכי המוצא, המיועדים להצבת כיסאות ניידים, יחושבו לפי 1 מ״ר שטח רצפה מינימלי לנפש.

(ב1)ניתן להשתמש באולם במערכי ישיבה שונים, ובלבד שכמות המושבים לא תעלה על הכמות המותרת בטבלה 3.2.12.2 ומערך הישיבה שבשימוש יעמוד בכל הדרישות שבפרק ט׳, ובכלל זה הדרישות לעניין רוחב המעבר ורוחב הגישה למעבר.

(ב2)ניתן לחשב את התפוסה לשימוש זה לפי כל מקדם תפוסה המצוי בטווח המצוין בטור ב׳ בטבלה; המקדם שלפיו חושבה התפוסה יפורט בנספח בטיחות אש לבקשה להיתר.

(ג)לקביעת התפוסה לבניין המשמש למסחר, שבו קומות החנויות הן קומות רחוב והן נפתחות ישירות החוצה לרחובות במפלסים שונים ולשני צדדים שונים, החישוב ייעשה בנפרד בעבור כל קומה הפתוחה ישירות למפלס הרחוב לפי 3.0 מ״ר לנפש משטח החנויות המיועד למסחר; לעניין פרט זה, ”קומת רחוב“ – קומה עם גישה ישירה מהרחוב שהפרש המפלסים ממנה אל המדרכה אינו עולה על 1.20 מטרים, למעט אזור אחורי המיועד לפריקה וטעינה בלבד.

(ד)בקניון מקורה תחושב התפוסה כלהלן:

(1)חישוב התפוסה לגבי מעבר ציבורי משותף ומקורה, שהוא מוגן עשן, ייערך על ידי חלוקת סך כל השטח של כל החנויות בקומה, בתוספת 50% משטחי חנויות עוגן, במקדם הנמוך ביותר לפי הטבלה שלהלן:

לעניין זה –

”חנות עוגן“ – חנות ששטחה למסחר עולה על 2,000 מ״ר;

”מעבר ציבורי משותף מוגן עשן“ בקניון – מעבר שרוחבו 6 מטרים לפחות וגובהו 6 מטרים לפחות, והכולל סידורי שליטה בעשן, כך שעשן לא יצטבר מתחת לגובה של 2.20 מטרים מעל מפלס הרצפה הגבוהה ביותר הנמצאת בחלל המעבר הציבורי המשותף;

טבלת מקדמי תפוסה (במ״ר לנפש) בעבור מעבר ציבורי משותף מוגן עשן מקורה בקניון

סה״כ שטח החנויות + 50% משטח חנויות העוגן מחושב במ״ר	קטן מ־14,000 מ״ר	גדול מ־14,000 מ״ר קטן מ־28,000 מ״ר	גדול מ־28,000 מ״ר קטן מ־37,000 מ״ר	גדול מ־37,000 מ״ר
מקדם התפוסה	3	3.95	5.0	5.1

(2)חישוב התפוסה בעבור מעבר ציבורי שאיננו מוגן עשן יהיה בהתאם לשימוש של הקומה שנמצא בה המעבר הציבורי.

(ה)לכל חנות יסופקו דרכי מוצא החוצה, אל השטח המקורה של הקניון או אל מחוץ לבניין, בהתבסס על חישוב התפוסה לפי טבלה 3.2.12.2.

(ו)לכל חנות עוגן תהיה מערכת דרכי מוצא עצמאית שאיננה מסתמכת על הקניון המקורה בעבור 50% לפחות מן התפוסה.

(ז)אם משמש אולם ההמתנה להתקהלות נפרדת ושונה מן ההתקהלות באולם השמחות, תחושב התפוסה לאולם ההמתנה לפי 1 מ״ר לנפש.

(ח)לצורך חישוב תפוסת אולם אסיפות שבו מתחמי פעילות שונים ניתן לכלול שילוב של שניים או יותר משימושים אלה:

(1)שטח הבר – שטח זה יופחת מהשטח נטו של האולם; לדוגמה שטח A בתרשים 3.2.12.3 ד׳;

(2)אזור ישיבה סביב בר עם מקומות ישיבה מקובעים או לא מקובעים – לפי כמות מקומות הישיבה, ובלבד שלא יפחת מ־50 ס״מ אורך בר לכל משתמש; עומק שטח הישיבה יהיה לפחות 50 ס״מ; לדוגמה שטח B בתרשים 3.2.12.3 ד׳;

(3)אזור ישיבה סביב שולחנות אשר כולל מקומות ישיבה מקובעים או לא מקובעים או אזור כיסאות בלבד בלא שולחנות – בשטח אולם של עד 930 מ״ר יחושב לפי מקדם תפוסה של 1 מ״ר לנפש ובשטח אולם של מעל 930 מ״ר יחושב לפי מקדם תפוסה של 1.4 מ״ר לנפש; מדידת השטח נטו לפרט זה תתבצע מנקודה המרוחקת 50 ס״מ מן השולחן כשמרחק זה נמדד בניצב למישור שפת השולחן; לדוגמה שטח C בתרשים 3.2.12.3 ד׳;

(4)שטח אולם הפנוי מריהוט קבוע או נייד, ובכלל זה מעבר, יחושב לפי מקדם תפוסה של 0.75 מ״ר לנפש; לדוגמה שטח D בתרשים 3.2.12.3 ד׳;

(5)רוחב המעבר ורוחב הגישה למעבר יעמדו בדרישות פרק ט׳.

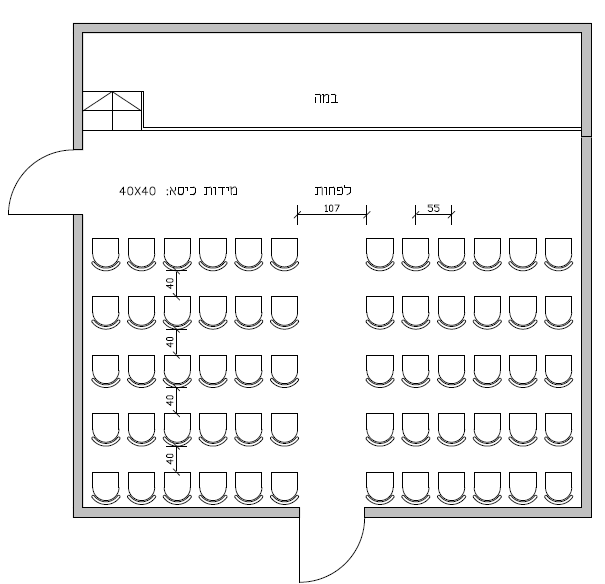

תרשים 3.2.12.3 א׳ – אולם אסיפות עם מקומות ישיבה לא מקובעים

תרשים 3.2.12.3 ב׳ – אולם אסיפות בלא מקומות ישיבה הפנוי מריהוט

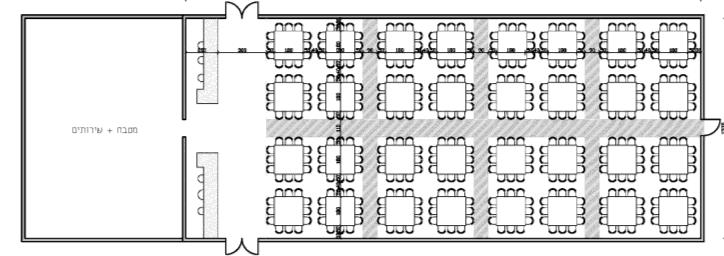

תרשים 3.2.12.3 ג׳ – אולם אסיפות עם מקומות ישיבה לא מקובעים ליד שולחנות או אולם שמחות

תרשים 3.2.12.3 ד׳

3.2.12.5אופן חישוב וקביעת רוחב פרוזדורתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)הרוחב החופשי המינימלי של פרוזדור, לא יפחת מהנדרש בהתאם לחישובי התפוסה המפורטים בפרט משנה (ב), או מהרוחב הנקוב בטבלה שבפרט משנה (ג), לפי הרחב מבין השניים.

(ב)רוחבו החופשי המינימלי של פרוזדור יחושב כלהלן:

(1)יחושב סך כל התפוסות של כל החדרים שהפרוזדור משרת אותם;

(2)סך כל התפוסות יחולק במספר דרכי המוצא הנדרשות שאליהן מוביל הפרוזדור, כמתואר בתרשים 3.2.12.5;

(3)לקבלת הרוחב המינימלי של הפרוזדור תוכפל התוצאה המתקבלת בפסקה (2) במקדם הרוחב הקבוע בטבלה שבפרט 3.2.12.4.

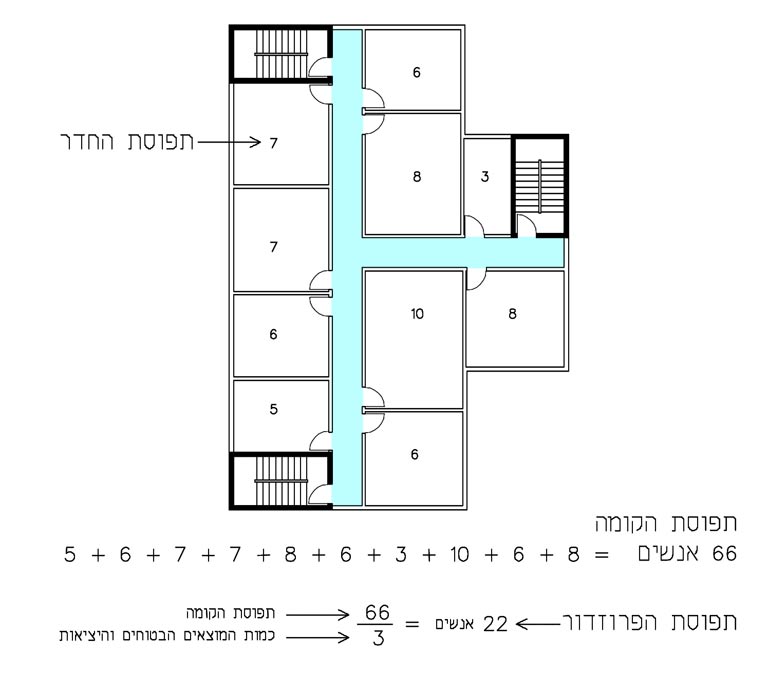

תרשים 3.2.12.5

(ג)הרוחב המינימלי של פרוזדור בבניין או בחלק בניין, מהסוג המפורט בטור א׳ בטבלה שלהלן יהיה כנקוב בטור ב׳:

טבלה 3.2.12.5 – רוחב מינימלי של פרוזדור המהווה חלק מדרך מוצא

width=”35px“	טור א׳ סוג הבניין או חלק הבניין	טור ב׳ רוחב הפרוזדור במטרים
1	בדירת מגורים, פרוזדור המשמש כניסה ראשית	1.00
2	בדירת מגורים	0.90
3	בניין מגורים, בניין משרדים, בניין תעשיה או בניין מלאכה	1.10
4	בניין מסחרי	1.30
5	בניין המשמש מוסד ציבורי	1.30
6	אגפי כיתות לימוד בבית – ספר יסודי עד תיכון	2.40
7	פרוזדור המיועד למעבר מיטות בבית חולים כללי או במחלקה גריאטרית או במחלקה סיעודית בבית אבות	2.20
8	בית חולים פסיכיאטרי	1.80
9	פרוזדור המיועד לחולים אמבולטוריים בבית חולים	1.50
10	דיור מוגן	1.50
11	בית אבות	1.80
12	מקווה	0.90
13	בכל בניין למעט בדירת מגורים, בחלק הבניין שאינו משמש לייעודו הראשי של הבניין	1.10
14	בבניין עם מעלית, שהכניסה אליה מהפרוזדור, לאורך פיר המעלית. אורך הפרוזדור יהיה 1.50 מטרים לפחות.	1.50
15	בבניין שמותקנת בו מעלית נושאת אלונקה, רוחב הפרוזדור ממישור דלת המעלית, לאורך פיר המעלית	2.20
16	כל בניין אחר	בהתאם לסוג הבניין הדומה לו ביותר מבין הבניינים המפורטים בטור א׳, על פי החלטת עורך הבקשה

3.2.12.10אופן מדידת רוחב מעבר ופרוזדורתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)מדידת רוחב מעבר ופרוזדור תיערך בגובה 1.20 מטרים מעל הרצפה ובין ציפויי הקיר כמתואר בתרשים 3.2.12.10.

(ב)תותר הבלטת מסעדים המותקנים לאורך צדי המעבר והפרוזדור עד 9 סנטימטרים מפני ציפוי הקיר כמתואר בתרשים 3.2.12.10; הבלטה זו לא גורעת מרוחבו של המעבר והפרוזדור.

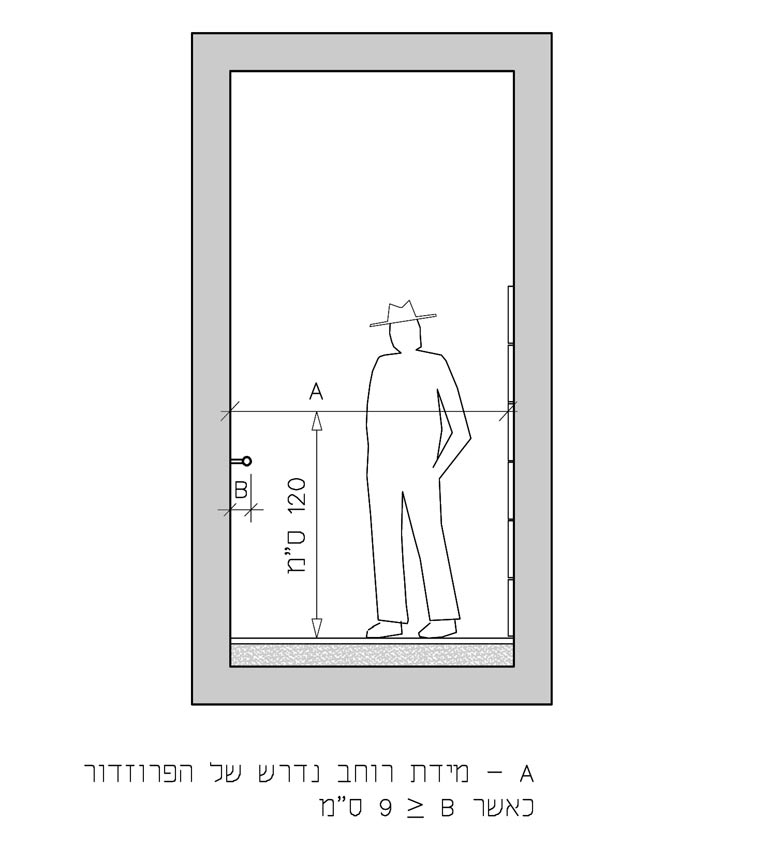

תרשים 3.2.12.10

(ג)במהלך פתיחת דלת, לא יבלוט אגף הדלת ביותר ממחצית רוחב הפרוזדור או המעבר לפי תרשים 3.2.1.10 א׳.

(ד)תותר הבלטת דלת הפתוחה למעבר ולפרוזדור לפי תרשים 3.2.1.10 ב׳.

סימן י״ג: מספר דרכי מוצא

סימן י״ד: מיקום דרכי מוצא

3.2.14.1מיקום דרכי מוצאתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)גישה למוצא בטוח או ליציאה תהיה באמצעות מעבר או פרוזדור ולא דרך חדרים.

(ב)על אף האמור בפרט משנה (א), יותר מעבר בגישה למוצא בטוח דרך חדר אחד סמוך, בתנאי ששני החדרים משמשים חלק מאותה יחידה תפקודית, או דרך מבואה (לובי), ובלבד שהחדרים אינם משמשים לאחסון חומרים מסוכנים ואינם ניתנים לנעילה, כמתואר בתרשים 3.2.14.1 א׳.

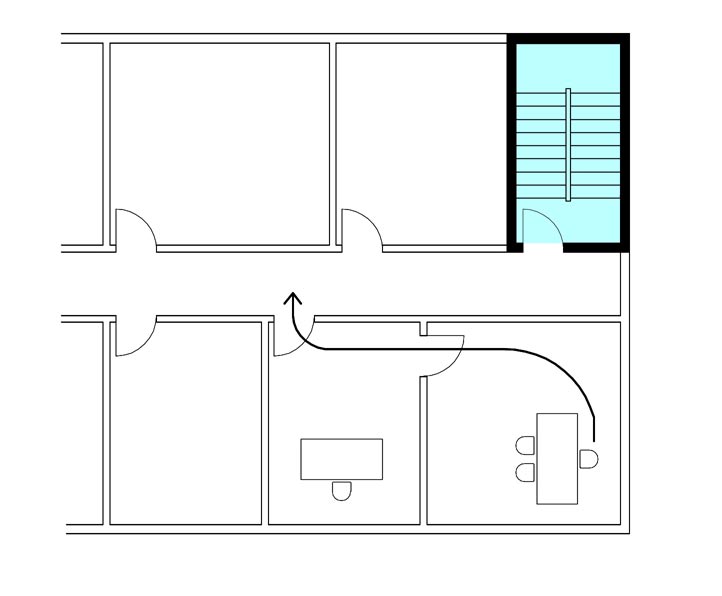

תרשים 3.2.14.1 א׳

(ג)נדרשות שתי דרכי מוצא מחדר או אולם, דלתות היציאה ימוקמו באופן שהמרחק הקטן ביותר בין דלת יציאה אחת לשניה (להלן בפרט זה – המרחק המינימלי) לא יפחת מחצי אורך האלכסון המחבר את שתי הנקודות המרוחקות ביותר באותו חדר או אולם; נדרשות יותר משתי דרכי מוצא מחדר או אולם, המרחק המינימלי יישמר בין שתי דלתות היציאה המרוחקות ביותר; מדידת המרחק המינימלי תיערך בקו ישר בין מזוזות המלבנים הסמוכים של דלתות היציאה כמתואר בתרשימים 3.2.14.1 ב׳ ו־3.2.14.1 ג׳.

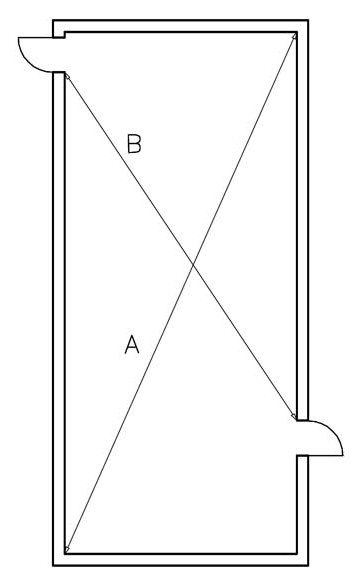

תרשים 3.2.14.1 ב׳

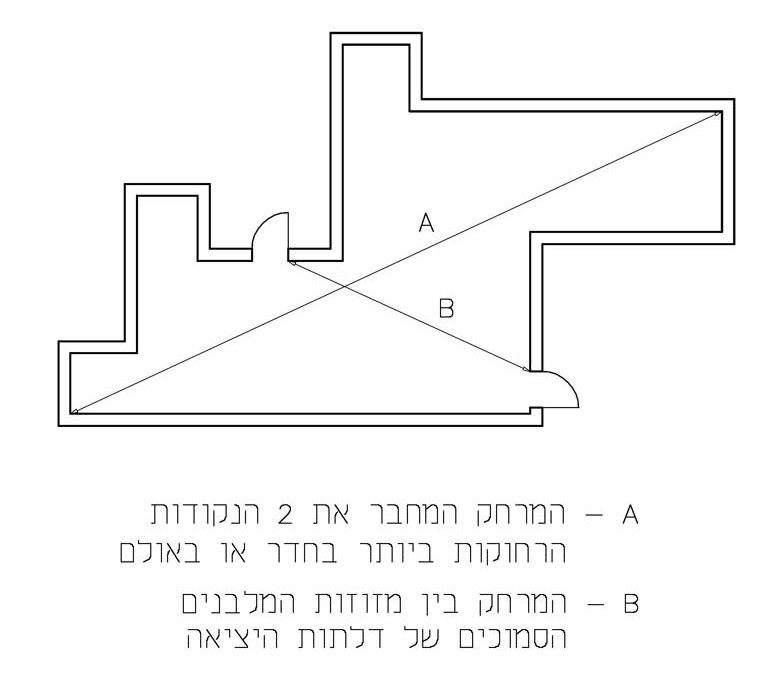

תרשים 3.2.14.1 ג׳

(ד)נדרשות שתי דרכי מוצא מקומה, דלתות היציאה מהקומה ימוקמו באופן שהמרחק המינימלי לא יפחת מחצי אורך האלכסון המחבר את שתי הנקודות המרוחקות ביותר בקומה; נדרשות יותר משתי דרכי מוצא מקומה, המרחק המינימלי יישמר בין שתי דלתות היציאה המרוחקות ביותר; מדידת המרחק המינימלי תיערך בקו ישר בין מזוזות המלבנים הסמוכים של דלתות היציאה; לעניין פרט זה, דלת היציאה מהקומה אפשר שתהיה דלת הנפתחת אל מוצא בטוח, דלת יציאה חיצונית, פתח יציאה חיצוני, תחילתו של חדר מדרגות לא מוגן, או תחילתה של יציאה כמתואר בתרשים 3.2.14.1 ד׳.

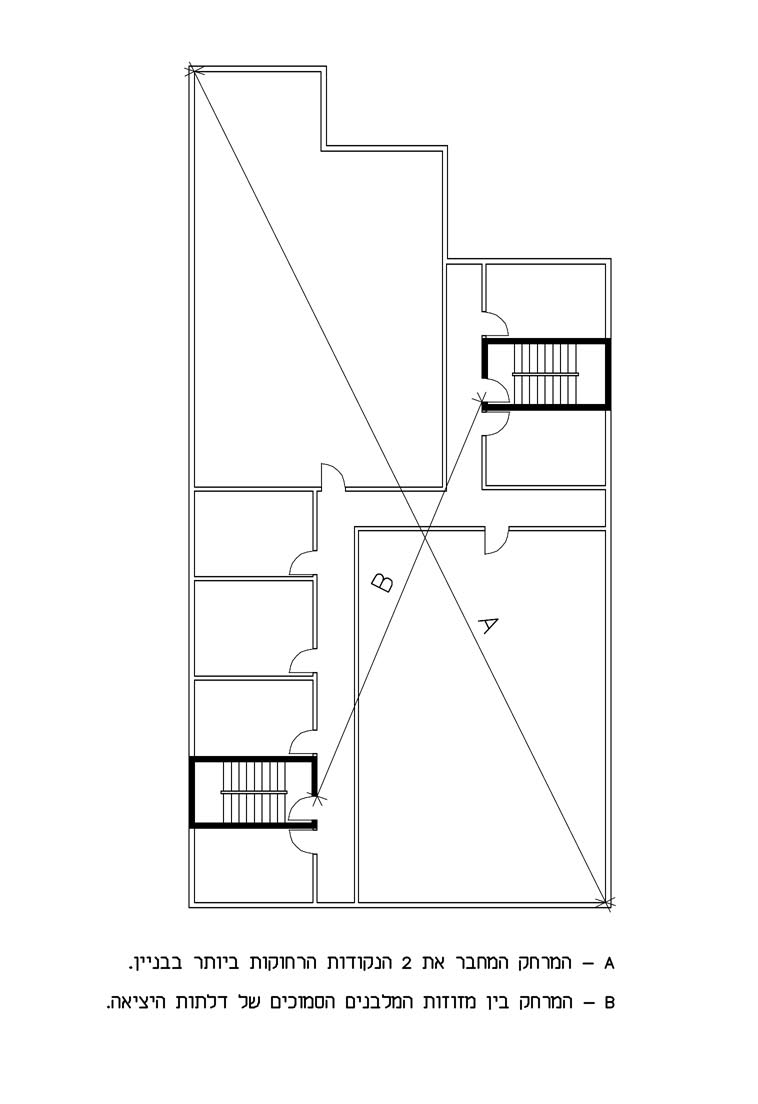

תרשים 3.2.14.1 ד׳

(ה)על אף האמור בפרט משנה (ד) לעניין אופן מדידת המרחק בין דלתות היציאה, אם דלתות היציאה מחוברות ביניהן בעזרת פרוזדור בעל עמידות אש של 60 דקות, יימדד המרחק המינימלי לאורך מסלול ההליכה בפרוזדור כמתואר בתרשים 3.2.14.1 ה׳.

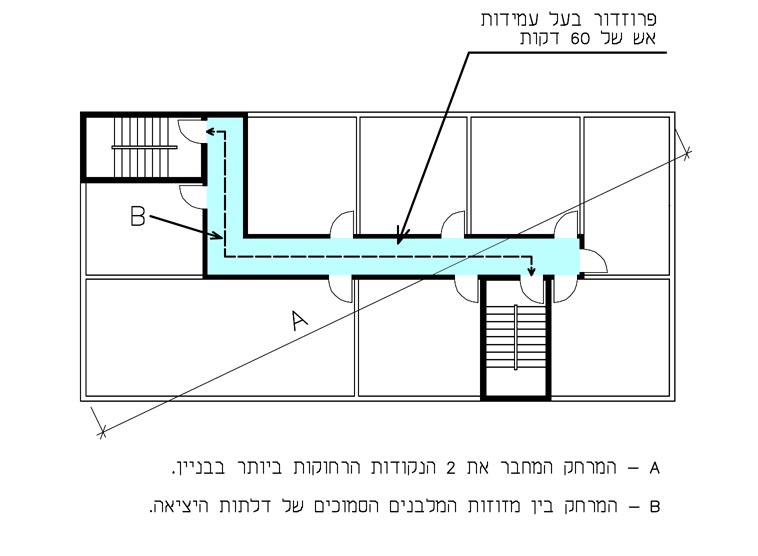

תרשים 3.2.14.1 ה׳

(ו)על אף האמור בפרטי משנה (ג) ו־(ד), בבניין שמותקנת בו, בכל שטח הבניין, מערכת מתזים או בבניין המיועד למוסדות חינוך, שהותקנו בו, בפרוזדורים ובמבואות, סידורי שליטה בעשן כמפורט בפרק ה׳, המרחק בין הדלתות כאמור בפרטי משנה (ג) ו־(ד), לא יפחת משליש אורך האלכסון המחבר את שתי הנקודות המרוחקות בחדר, באולם או בקומה בהתאמה.

(ז)בקומה שבה דלתות היציאה למוצא בטוח ממוקמות בשני אגפי אש המופרדים זה מזה, ובמחיצת האש מותקנת דלת אש, המאפשרת מעבר בין אגף אחד לאגף שני, לא יחולו מגבלות המרחק המינימלי המפורטות בפרטי משנה (ד) ו־(ו).

(ח)חדרי מדרגות משולבים בצורת מספריים ייחשבו כשני מוצאים בטוחים נפרדים אם הם מופרדים זה מזה למעבר אש ועשן, בכל מרכיביהם; ההפרדה בין חדרי המדרגות המשולבים תהיה על ידי אלמנט עמיד אש למשך 120 דקות לפחות.

(ט)אם נדרשים בבניין שני מוצאים בטוחים או יותר, תתאפשר גישה חופשית מכל חלל מאויש בקומה אל שני מוצאים בטוחים לפחות.

(י)אם בין שני מוצאים בטוחים מקשר פרוזדור שאורכו עולה על 50 מטרים, תחולק הקומה על ידי מחיצת אש ובפרוזדור תותקן דלת אש; כל תוספת של 50 מטרים לאורך הפרוזדור תחולק בהתאמה, כמתואר בתרשים 3.2.14.1 ו׳.

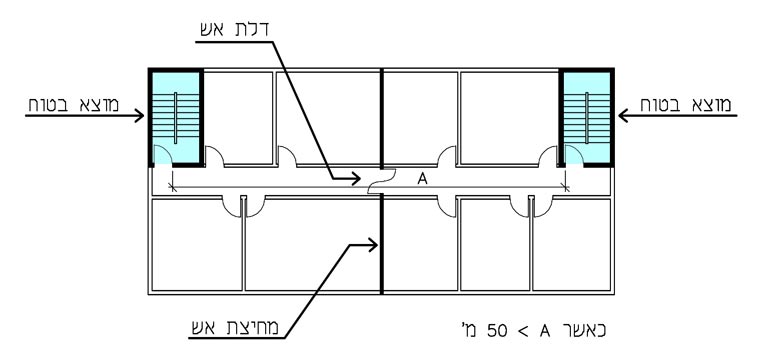

תרשים 3.2.14.1 ו׳

סימן ט״ו: מרחקי הליכה

3.2.15.1מרחקי הליכה בבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

מרחק הליבה בבניין לא יעלה על הקבוע בטבלה שבפרט 3.2.15.5, כמתואר בתרשימים 3.2.15.1 א׳ ו־3.2.15.1 ב׳.

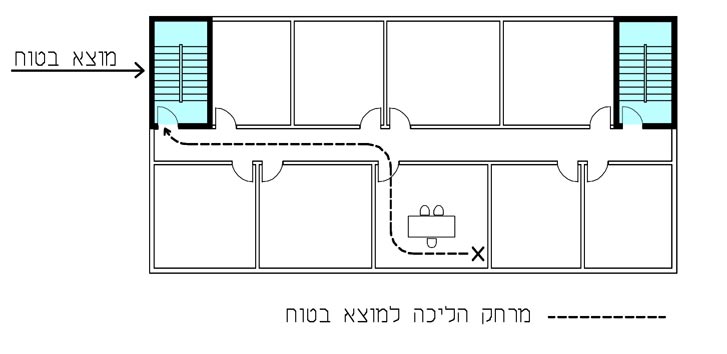

תרשים 3.2.15.1 א׳

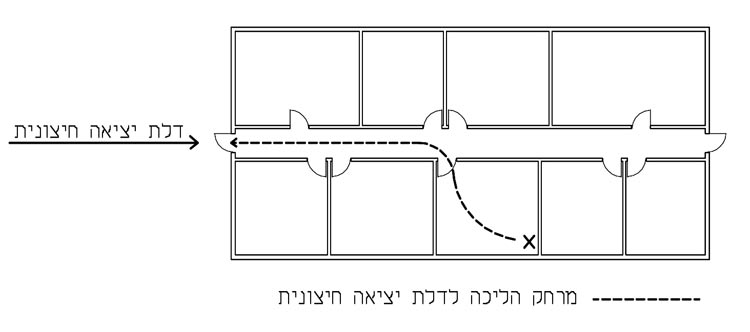

תרשים 3.2.15.1 ב׳

3.2.15.2פרוזדור ללא מוצאתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

אורך פרוזדור ללא מוצא לא יעלה על הקבוע בטבלה שבפרט 3.2.15.5, כמתואר בתרשים 3.2.15.2 א׳; ואולם פרוזדור שאורכו קטן מרוחבו פי שניים וחצי כמתואר בתרשים 3.2.15.2 ב׳ לא ייחשב פרוזדור ללא מוצא.

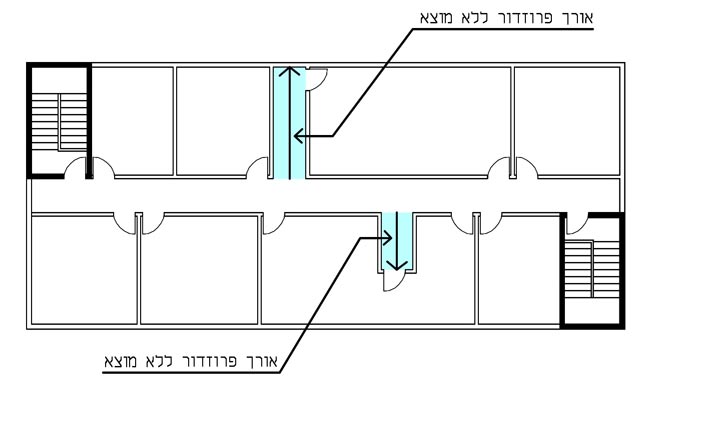

תרשים 3.2.15.2 א׳

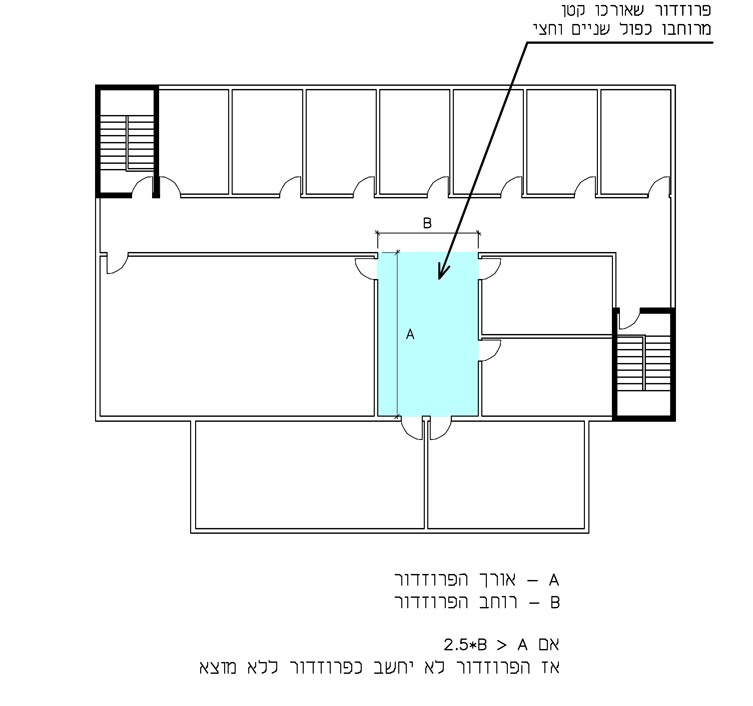

תרשים 3.2.15.2 ב׳

3.2.15.3מהלך משותףתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בחלק מבניין שנדרשים בו שתי דרכי מוצא או יותר, אורך מהלך משותף לא יעלה על הקבוע בטבלה שבפרט 3.2.15.5, כמתואר בתרשימים 3.2.15.3 א׳, 3.2.15.3 ב׳ ו־3.2.15.3 ג׳.

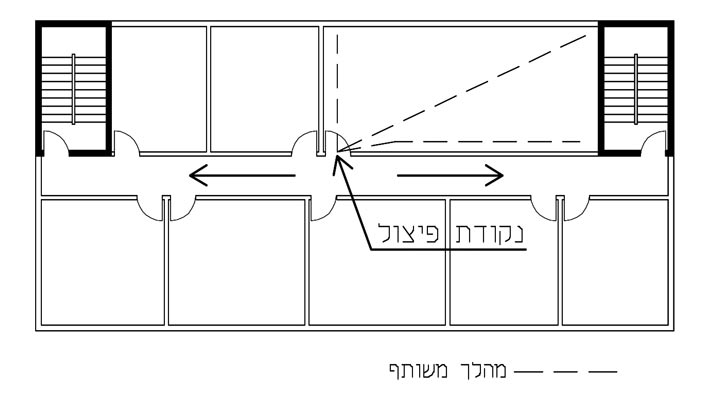

תרשים 3.2.15.3 א׳

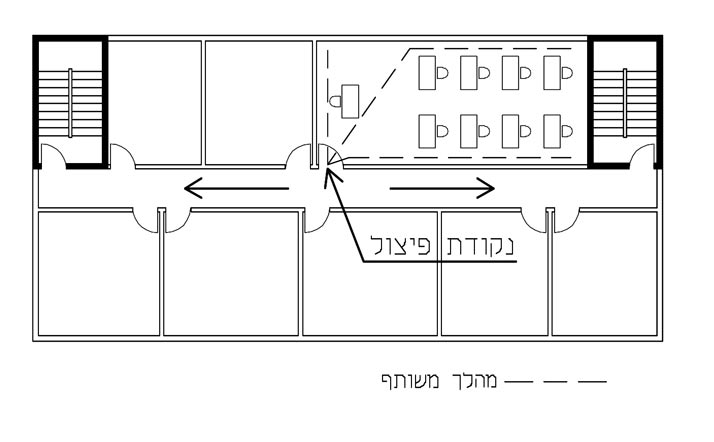

תרשים 3.2.15.3 ב׳

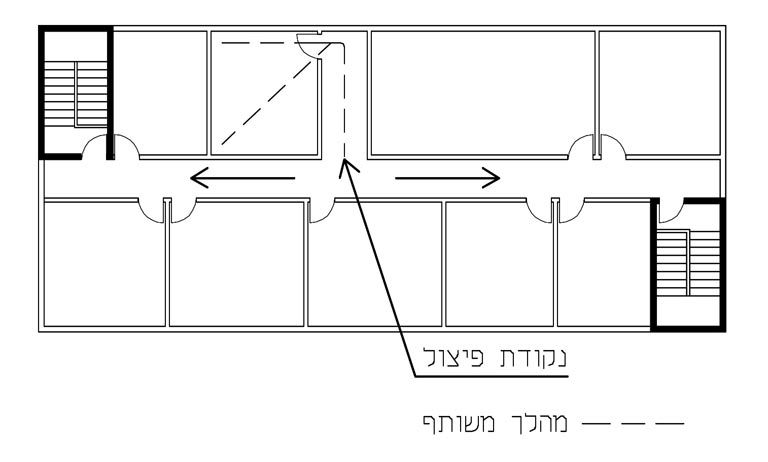

תרשים 3.2.15.3 ג׳

(ב)לעניין מהלך משותף נגיש ראה פרט 3.2.14.3(ב)(1).

3.2.15.5אופן מדידת מרחק הליכה ומהלך משותףתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)מרחק ההליכה יימדד על גבי הרצפה, לאורך הקו המרכזי של מסלול ההליכה הטבעי, המתחיל במרחק של 30 סנטימטרים מהנקודה הרחוקה ביותר הניתנת לאכלוס, בקשת המרוחקת 30 סנטימטרים ממזוזת הדלת והנגמרת במרכז דלת האש או במרכז דלת יציאה חיצונית כמתואר בתרשים 3.2.15.5 א׳.

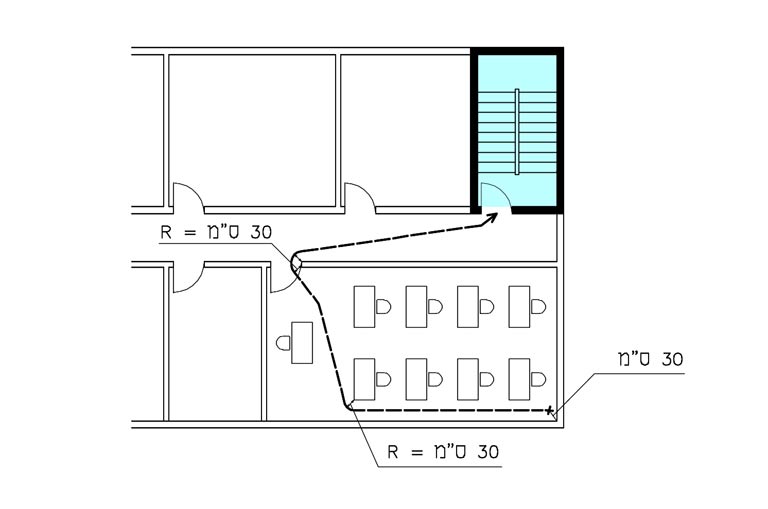

תרשים 3.2.15.5 א׳

(ב)אם במסלול מרחק ההליכה או המהלך המשותף כלולות מדרגות או מישור משופע, יימדד מרחק ההליכה או המהלך המשותף, לאורך סיפי המדרגות או במקביל למישור המשופע, כמתואר בתרשים 3.2.15.5 ב׳.

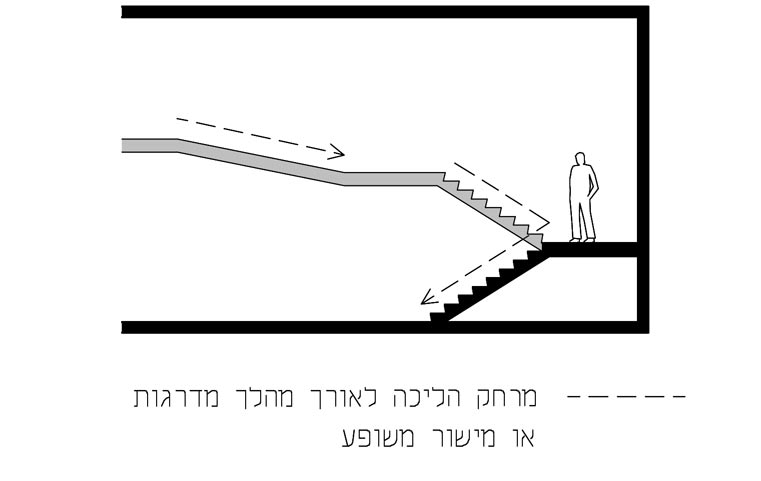

תרשים 3.2.15.5 ב׳

(ג)אורך מהלך משותף יימדד באופן זהה למדידת מרחק הליכה בבניין ועד לנקודת הפיצול.

(ד)בבניין בעל שימוש מעורב –

(1)אשר השימושים השונים הופרדו זה מזה באמצעות אלמנט עמיד אש, יהיו מרחק ההליכה, פרוזדור ללא מוצא והמהלך המשותף, מותאמים לסוג הייעוד בכל חלק מהבניין בנפרד;

(2)אשר השימושים השונים שבו לא הופרדו זה מזה, יהיו מרחק ההליכה, פרוזדור ללא מוצא והמהלך המשותף, מותאמים לסוג השימוש שהמרחקים שנקבעו בעבורו הם הקצרים ביותר מבין כל השימושים בבניין.

(ה)מרחקי ההליכה ואורכם של פרוזדור ללא מוצא ומהלך משותף יהיו כקבוע בטבלה שלהלן ובכפוף להערות בפרט משנה (ו):

טבלה 3.2.15.5 – מרחקי הליכה, פרוזדור ללא מוצא ומהלך משותף 7.6.05

	השימוש	מרחק הליכה במטרים		פרוזדור ללא מוצא במטרים		מהלך משותף במטרים
		עם מתזים	ללא מתזים	עם מתזים	ללא מתזים	עם מתזים	ללא מתזים
1	התקהלות	60 ראה פרק ט׳	30 ראה פרק ט׳	6 הערה (2)	6 הערה (2)	6 מטרים ליותר מ־50 איש. 23 מטרים לפחות מ־50 איש. הערה (1)	6 מטרים ליותר מ־50 איש. 23 מטרים לפחות מ־50 איש. הערה (1)
2	גני ילדים ומעונות יום	60 ופרט 3.2.15.6	35 ופרט 3.2.15.6	15	6	30	23
3	חינוך	60 הערה (3)	35	15 הערה (3)	6	30 הערה (3)	23
4	בריאות בתי חולים	60 ופרט 3.2.15.7	אסור	9	אסור	ראה פרט 3.2.15.7	אסור
5	בריאות אמבולטורי מרפאות	60 ופרט 3.2.15.8	45 ופרט 3.2.15.8	15	6	30	23
6	מגורים חד־משפחתי ודו־משפחתי	אין דרישה	אין דרישה	אין דרישה	אין דרישה	אין דרישה	אין דרישה
7	מגורים בניין דירות	98 פרט 3.2.15.9	50 פרט 3.2.15.9	15	10	15 הערה (4)	11 הערה (4)
8	דיור מוגן, ובתי אבות	98 ופרט 3.2.15.10	30	15	6	38	אסור
9	דיור מוגן – צמוד קרקע, חד־משפחתי ודו־משפחתי	אין דרישה	אין דרישה	אין דרישה	אין דרישה	אין דרישה	אין דרישה
10	מעונות סטודנטים	98 ופרט 3.2.15.11	30 ופרט 3.2.15.11	15	6	15 הערה (4)	11 הערה (4)
11	בתי הארחה [צ״ל: הערה] (5)	אין דרישה	אין דרישה	אין דרישה	אין דרישה	אין דרישה	אין דרישה
12	בתי מלון	98 ופרט 3.2.15.11	30	15	6	15 הערה (4)	11 הערה (4)
13	מסחר	60 הערה (6)	30	15 הערה (6)	6	30 הערה (6)	23
14	מסחר – קניון	120 הערות (6) (7) (8)	אסור	13 הערה (6)	אסור	30 הערה (6)	אסור
15	תעסוקה ומשרדים	90 הערה (6)	30	15 הערה (6)	6	30 הערה (6)	23
16	תעשיה רגילה הערה (9)	75 הערה (6) פרט 3.2.15.12	30	15 הערה (6)	15	30 הערה (6)	15
17	תעשיה מיוחדת הערה (10)	120 הערה (6)	60	15 הערה (6)	15	30 הערה (6)	15
18	תעשיה מסוכנת הערה (11)	23	אסור	אסור	אסור	אסור	אסור
19	אחסון טובין – רמת סיכון נמוכה ורגילה	120 הערה (6)	30	30 הערה (6)	15	30 הערה (6)	15
20	אחסון חומרים מסוכנים רמת סיכון גבוהה	30 הערה (6)	אסור	אסור הערה (6)	אסור	אסור הערה (6)	אסור
21	חניון מקורה פתוח הערה (12)	120	60	15	15	15	15
22	חניון סגור	60	30	15	15	15	15
23	כל שימוש אחר	יהיה בהתאם לשימוש הדומה לו ביותר מבין השימושים המפורטים בטבלה

(ו)המרחקים המפורטים בטבלה שבפרט משנה (ה) לעיל כפופים להערות המפורטות להלן:

(1)במהלך משותף יתקיימו דרישות סימן כ״ד לפרק ט׳;

(2)מותר פרוזדור ללא מוצא ומעבר ללא מוצא באורך של עד 6 מטרים;

(3)לא הותקנה מערכת מתזים, אך הותקנה מערכת גילוי ושליטה בעשן בפרוזדורים כמפורט בפרק ה׳ ”מערכות שליטה בעשן“, מרחק ההליכה יהיה 60 מטרים, אורך הפרוזדור ללא מוצא יהיה 15 מטרים, ואורך המהלך המשותף יהיה 30 מטרים;

(4)פרוזדור המשמש למהלך משותף –

(א)בבניין מגורים – המדידה תתבצע מדלת היציאה מדירת מגורים לפרוזדור עד הדלת לדרך מוצא;

(ב)בבתי מלון או מעונות סטודנטים – המדידה תתבצע מדלת היציאה של חדר או של מקבץ חדרים לפרוזדור עד הדלת לדרך מוצא;

(5)לעניין פרט זה, ”בית הארחה“ – בניין בתפוסה של עד 16 אורחים ועד 2 קומות;

(6)בבניין תותקן מערכת סידורי שליטה בעשן כמפורט בפרק ה׳ ”מערכות שליטה בעשן“;

(7)המעבר הציבורי המשותף יהיה מוגן עשן כנדרש בפרט 3.2.12.3(ד);

(8)מרחק ההליכה בתוך חנות עד 60 מטרים; מרחק ההליכה במעבר הציבורי המשותף עד 60 מטרים;

(9)לעניין פרט זה, ”תעשיה רגילה“ – כהגדרתה בפרט 3.2.12.3(א);

(10)לעניין פרט זה, ”תעשיה מיוחדת“ – כהגדרתה בפרט 3.2.12.3(א), וגובה תקרת הבניין או גובה תחתית החלק התחתון ביותר של שלד הגג, הוא 8 מטרים לפחות, מעל מפלס הרצפה;

(11)לעניין פרט זה, ”תעשיה מסוכנת“ – כהגדרתה בפרט 3.2.12.3(א);

(12)בחניון מקורה פתוח, הקירות החיצוניים יהיו פתוחים לאוויר החופשי ב־40% משטחם בכל מפלס; פתחים אלו יותקנו כך שתימנע הצטברות עשן.

3.2.15.7מרחק הליכה במוסדות בריאות, בבתי חוליםתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

בבתי חולים, במרחק ההליכה יתקיימו תנאים אלה:

(1)המרחק בין דלת של חדר, המשמשת חלק מגישה למוצא בטוח, לבין מוצא בטוח לא יעלה על 45 מטרים;

(2)המרחק מכל נקודה בחדר עד למוצא בטוח לא יעלה על 60 מטרים;

(3)המרחק מכל נקודה בחדר המשמש לשינה עד הדלת של אותו חדר לא יעלה על 15 מטרים;

(4)המרחק מכל נקודה במקבץ חדרים המשמשים לשינה עם יציאה אחת משותפת, עד דלת היציאה המשותפת של אותו מקבץ, לא יעלה על 30 מטרים, כמתואר בתרשים 3.2.15.7.

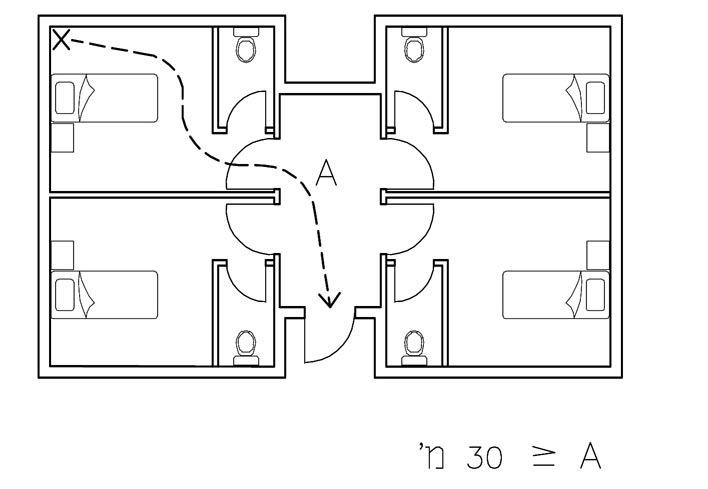

תרשים 3.2.15.7

סימן ט״ז: תאורת דרכי מוצא

סימן י״ז: תאורת חירום

סימן י״ח: שילוט וסימון דרכי מוצא

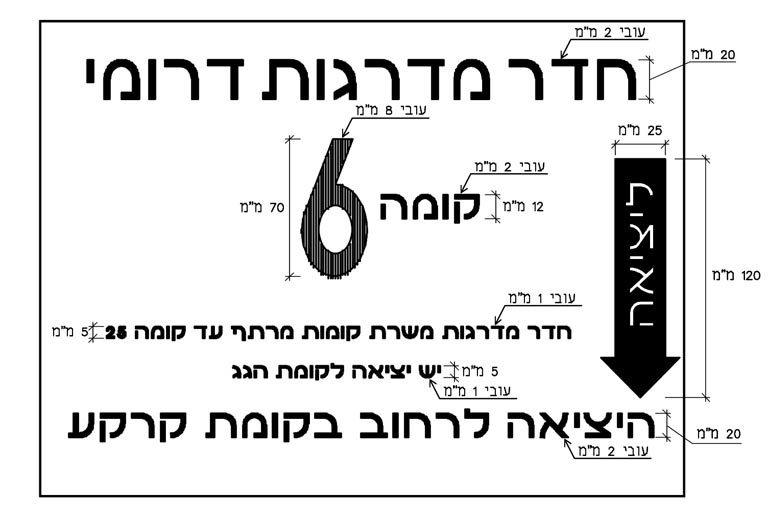

3.2.18.1שילוטתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)דרכי מוצא ישולטו ויסומנו לפי הוראות אלה:

(1)בכל מרכיבי דרך מוצא שלא נראה מהם באופן ברור כיוון היציאה מהבניין, ומעל דלת יציאה, יותקנו שלטים שבהם נכתב: ”יציאה“, או ”יציאת חירום“, עם חץ הכוונה או ללא חץ הכוונה, לפי הצורך; הכיתוב על השלטים יהיה בגוון לבן על גבי רקע ירוק; ניתן לשלב בשלטים צלמית ”דרך מילוט“ כמפורט בת״י 1918 חלק 4;

(2)בכל מקום בבניין שניתן לסטות בו מדרך היציאה מהבניין, יותקן שלט ”אין יציאה“; הכיתוב על השלט יהיה בגוון אדום על גבי רקע לבן;

(3)גובה האותיות בשלטים הנדרשים בפסקאות (1) ו־(2) יהיה 15 סנטימטרים לפחות, ועוביים יהיה 15 מילימטרים לפחות; המרווח בין האותיות יהיה לפחות 1 סנטימטר;

(4)התקנת השלטים תהיה בניצב לכיוון המילוט;

(5)בחניון מקורה, יותקנו שלטים כמפורט בפסקאות (1), (2) ו־(4) שחובה לשלב בהם צלמית ”דרך מילוט“ כמפורט בת״י 1918 חלק 4; גובה האותיות בשלטים יהיה 20 סנטימטר לפחות, ועוביין יהיה 20 מילימטרים.

(6)על דירת מגורים יחול פרט 3.8.21.1(ב).

(ב)לשלטים לפי פרט משנה (א) תותקן תאורה מרשת החשמל של הבניין וממקור חשמל עצמאי המבוסס על סוללות נטענות המאפשרות זמן תאורה של 60 דקות; גוף התאורה יתאים לתקן ישראלי ת״י 20 חלק 2.22, והוא יופעל בעת הפסקת חשמל או נפילה במתח רשת החשמל.

(ג)בדרך מוצא יותקנו שלטים המציינים את קיומם של מיתקני בטיחות אש.

(ד)על דלת אש של חדר מדרגות מוגן, שאינה בקומת הכניסה, יותקן שלט קבוע בצד המבואה הקומתית, ועליו המילים ”דלת אש! החזק סגורה!“; הכיתוב על השלט יהיה בגוון ירוק על רקע לבן; גובה כתיב האותיות יהיה 3 סנטימטרים לפחות ועוביין 7 מילימטרים לפחות; השלט ימוקם במרכז הדלת, בגובה 1.50 מטרים מעל הרצפה.

(ה)על דלת אש הממוקמת בקומת הכניסה לבניין או במקום בולט לעין בסמוך אליה, בצד הפונה למבואת הכניסה, יותקן שלט, כאמור בפרט משנה (ד), ונוסף עליו – שלט קבוע שבו נכתב:

"בבניין זה מותקנות דלתות אש בכל קומותיו. דלתות האש משמשות להגנה מפני אש ולמילוט לחדר המדרגות.

1.דלתות האש חייבות להיות סגורות תמיד, למעט בזמן מעבר אנשים, כדי למנוע חדירת אש ועשן לחלל חדר המדרגות בעת שריפה.

2.פגיעה ביכולת הסגירה העצמית של הדלתות עלולה לגרום לאובדן חיי אדם ולגרימת נזקים לרכוש בעת שריפה.

3.אין לנעול את הדלתות ואין להציב כל דבר העלול להפריע לפתיחה ולסגירה שלהן ולמעבר חופשי של אנשים אל חדר המדרגות ובתוכו".

הכיתוב של השלט יהיה בגוון ירוק על רקע לבן; גובה האותיות של הרישה בשלט יהיה 7 מילימטרים לפחות וגובה כתיב האותיות הנדרשות בסעיפים 1 עד 3 בשלט יהיה 3 מילימטרים לפחות; השלט ימוקם במרכז הדלת, מתחת לשלט המתואר בפרט משנה (ד).

(ו)הוראות פרטי משנה (ד) ו־(ה) אינן חלות על דלתות אש פתוחות הנמצאות, בדרך כלל, במצב פתוח (Normally Open), והמצוידות במנגנון סגירה אוטומטי בעבור מקרים של שריפה, ובלבד שהדלתות האמורות אושרו בידי רשות הכבאות כדלתות פתוחות.

(ז)בחדר מדרגות מוגן יותקן בכל קומה שלט קבוע שבו נכתבו בסדר יורד כלפי מטה פרטים אלה:

(1)כינוי חדר המדרגות;

(2)המילה ”קומה“ ולצדה או מתחתיה מספר הקומה;

(3)המילים ”חדר המדרגות משרת קומות“ ואחריהן – מספר הקומות בבניין, על פי החלטת עורך הבקשה;

(4)המילים ”יש יציאה לקומת הגג“ או ”אין יציאה לקומת הגג“;

(5)המילים ”יציאה לרחוב בקומה...“ ואחריהן מספר הקומה שממנה יש יציאה לרחוב;

תרשים 3.2.18.1

(6)גובה כתיב אותיות המילים הנדרשות לכיתוב בפסקאות (1) ו־(5) יהיה 20 מילימטרים לפחות ועוביין יהיה 2 מילימטרים לפחות; גובה כתיב אותיות המילים הנדרשות לכיתוב בפסקה (2) יהיה 12 מילימטרים לפחות ועוביין 2 מילימטרים לפחות; גובה כתיב האותיות הנדרשות לכיתוב מספר הקומה בפסקה (2) יהיה 70 מילימטרים לפחות ועוביין יהיה 8 מילימטרים לפחות; גובה כתיב אותיות המילים הנדרשות לכיתוב בפסקאות (3) ו־(4) יהיה 5 מילימטרים לפחות ועוביין יהיה 1 מילימטרים לפחות;

(7)מימין לכיתוב בשלט יסומן חץ הכוונה המציין את כיוון המילוט; החץ יצביע כלפי מעלה או כלפי מטה, על פי קביעת עורך הבקשה; גובה החץ יהיה 120 מילימטרים לפחות; ועוביו יהיה 25 מילימטרים לפחות; בתוך החץ תיכתב המילה ”ליציאה“;

(8)המילה והחץ על השלט האמור בפסקה (7) יהיו בגוון ירוק על רקע לבן; גובהו של השלט יהיה 35 סנטימטרים לפחות ולא יעלה על 55 סנטימטרים; קו תחתית השלט יהיה בגובה 1.50 מטרים מעל הרצפה;

(9)יהיה ניתן לצפות בשלט כאשר הדלת במצב סגור או פתוח;

(10)כאשר בדרך מוצא נדרשת עליה בחדר מדרגות כדי להגיע ליציאה, יותקנו שלטים לסימון כיוון היציאה בכל קומה שבה נדרשת עלייה למעלה; שלטים אלו יזוהו כאשר הדלת במצב סגור או פתוח; כאשר המפלס התחתון ביותר של חדר המדרגות מתחיל לא יותר מקומה אחת מתחת לקומת היציאה, ומקום היציאה נצפה בבירור, לא תחול הדרישה המפורטת ברישה של פסקה זו.

סימן י״ט: חוץ הבניין

3.2.19.1מדרגות חוץתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

(א)בכל מקרה שבו מפלס הרחוב שונה ממפלס הכניסה או היציאה לבניין יותקנו מדרגות חוץ, כבש, מעבר משופע או שילוב של חלק מהם.

(ב)רוחב מדרגות החוץ, הכבש או המעבר המשופע יהיה שווה לרוחב דלת היציאה החיצונית הגובלת עם המדרגות ולא יפחת מ־1.10 מטרים.

(ג)המדרגות ייבנו בהתאם להוראות פרטים 3.2.2.3, 3.2.2.4, 3.2.2.5, 3.2.2.6, 3.2.2.10, 3.2.2.16.

(ד)מישור שלח המדרגה יהיה מחוספס או עשוי חומר המונע החלקה.

(ה)אם, משיקולי אדריכלות, מותקנות מדרגות חוץ רחבות, יותקנו מסעדים נוספים בהתאמה לפתחי היציאה מהבניין ובהתאם לקבוע בפרט 3.2.2.16.

(ו)בכל מהלך מדרגות יותקן מסעד ובית אחיזה בצד אחד של המדרגות; אם נדרש מעקה, ייחשב בית האחיזה של המעקה מתאים לדרישה זו.

(ז)בבניין ציבורי, בכל מהלך מדרגות חוץ יותקן מסעד ובית אחיזה משני צדי המדרגות.

(ח)במדרגות המשתלבות במישור משופע הניצב לכיוון מהלך המדרגות יתקיימו תנאים אלה:

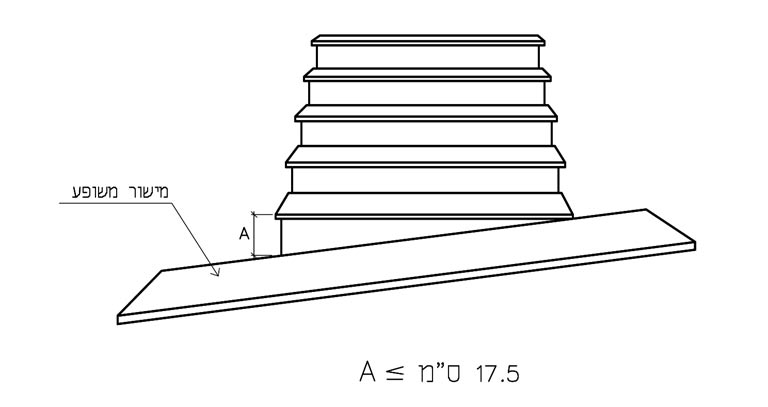

(1)רום המדרגה התחתונה לא יעלה על 17.5 סנטימטרים כמתואר בתרשים 3.2.19.1;

תרשים 3.2.19.1

(2)היחס בין רום המדרגה התחתונה לשלחה, על פי הנוסחה המפורטת בפרט משנה 3.2.2.5(ד), לא יחול במדרגות אלו.

סימן כ׳: דרך גישה, רחבת היערכות וחלונות חילוץ

3.2.20.1אמצעי חילוץ מבניין שאינו בניין גבוה או בניין רב־קומותתק׳ התכנון והבנייה · חלק ג׳ · פרק ב׳: מרכיבי דרך המוצא

בבניין, שאינו בניין גבוה או בניין רב קומות, יהיו סידורי חילוץ אנשים אל מחוץ לבניין שמתקיימים בהם אחד לפחות מן התנאים האלה:

(1)דרך גישה, רחבת היערכות וחלון חילוץ העומדים בדרישות אלה:

(א)רוחב דרך הגישה יהיה 4 מטרים לפחות;

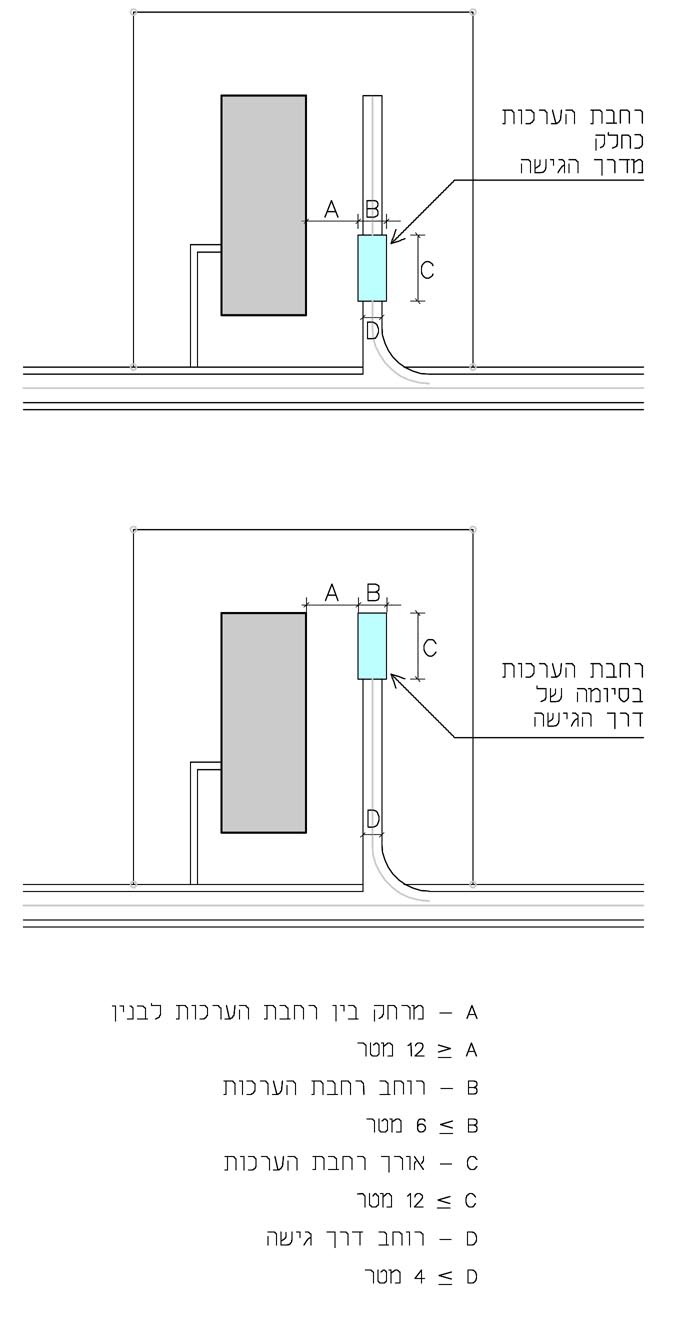

(ב)כחלק מדרך הגישה או בסיומה תהיה רחבת היערכות שמידותיה יהיו לפחות 6 מטרים לאורך 12 מטרים כמתואר בתרשים 3.2.20.1;

(ג)המרחק שבין רחבת ההיערכות לחלק הבולט ביותר של חזית הבניין שבה חלון חילוץ, לא יעלה על 12 מטרים;

(ד)דרך הגישה יכולה להיות חלק מהדרך הציבורית;

(ה)מדרכה וכביש יכולים לשמש רחבת ההיערכות;

(ה1)דרך גישה ורחבת היערכות יכולות לשמש יותר מבניין אחד;

(ו)על אף האמור בפסקת משנה (א), רשאי המהנדס, מטעמים מיוחדים שיירשמו, על סמך חוות דעת הנדסית ולאחר התייעצות עם רשות הכבאות, לאשר רוחב לדרך גישה קטן מ־4 מטרים אך לא פחות מ־3.70 מטרים; הרוחב הפנוי ממכשולים יהיה לא פחות מ־4 מטרים כמתואר בתרשים 3.2.20.1;

(ז)בבניין יותקנו חלונות חילוץ העומדים בדרישות סימן זה.

תרשים 3.2.20.1

(2)חדר מדרגות מוגן, שמתקיימות בו דרישות סימן ג׳, לרבות –

(א)עמדת כיבוי אש בכל מבואה קומתית;

(ב)פינוי עשן מכל מבואה קומתית ופתחי פינוי עשן מחדר המדרגות לעבר הגג העומדים בדרישות סימן א׳ לפרק ה׳;

(ג)בבניין לא תחול הדרישה להתקנת חלון חילוץ;

(ד)בבניין לא תחול הדרישה לדרך גישה ורחבת היערכות.

(3)בבניין מותקנת מערכת מתזים העומדת בדרישות אלה:

(א)בכל שטח הבניין מותקנת מערכת כיבוי אש אוטומטית במים – מתזים; הספקת המים למתזים מבוססת על לחץ המים העירוני ולא יידרש אמצעי להגברת לחץ;

(ב)בבניין לא תחול הדרישה להתקנת חלון החילוץ;

(ג)בבניין לא תחול הדרישה לדרך גישה ורחבת היערכות.
