פרק ט׳: התקהלות
המקור: תקנות התכנון והבניה (בקשה להיתר, תנאיו ואגרות), תש״ל–1970. הנוסח מובא מספר החוקים הפתוח ומאומת מול מינהל התכנון. חקיקה אינה מוגנת בזכויות יוצרים (סעיף 6 לחוק זכות יוצרים, התשס״ז–2007).
סימן א׳: פרשנות (התקהלות)
3.9.1.1הגדרותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
”אולם ספורט“ – בניין הנועד לשמש בעיקרו, כולו או חלקו, למופעי ספורט, לרבות יציע הקהל;
”ביתן תצוגה“ – חלל או מבנה המשמש לתצוגה של מוצרים או של שירותים, תחום בקירות או בפרגודים ויכול להיות מקורה;
”במה“ (Stage) – אזור מוגדר המשמש למופעים, להשמעת מוסיקה ולהרצאות, והיכול לכלול מסך, תפאורה, צוגים ואפקטים תצוגתיים אחרים (כמתואר בתרשים 3.9.1.1 א׳);

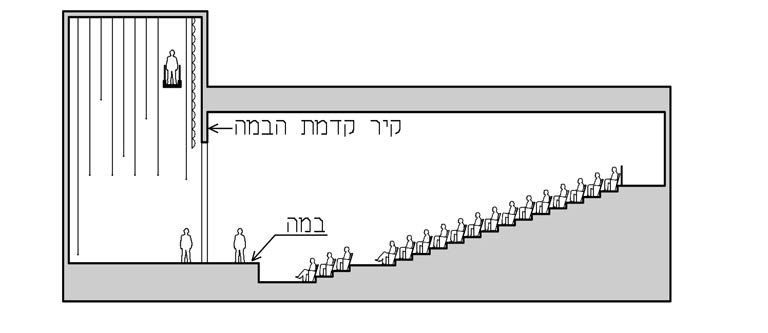

תרשים 3.9.1.1 א׳

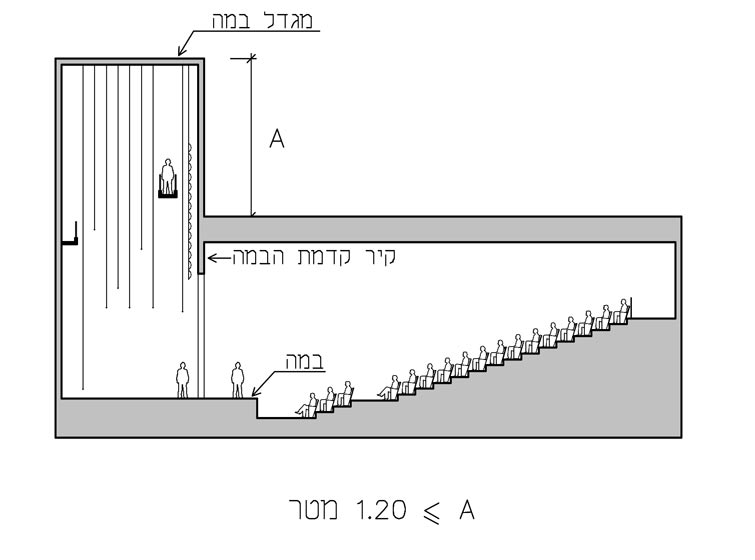

”במה משולבת“ (Stage Legitimate) – במה הכוללת מגדל במה שהפרש הגובה בין רצפת הבמה ותחתית תקרת מגדל הבמה גדול מ־15 מטר (כמתואר בתרשים 3.9.1.1 ב׳);

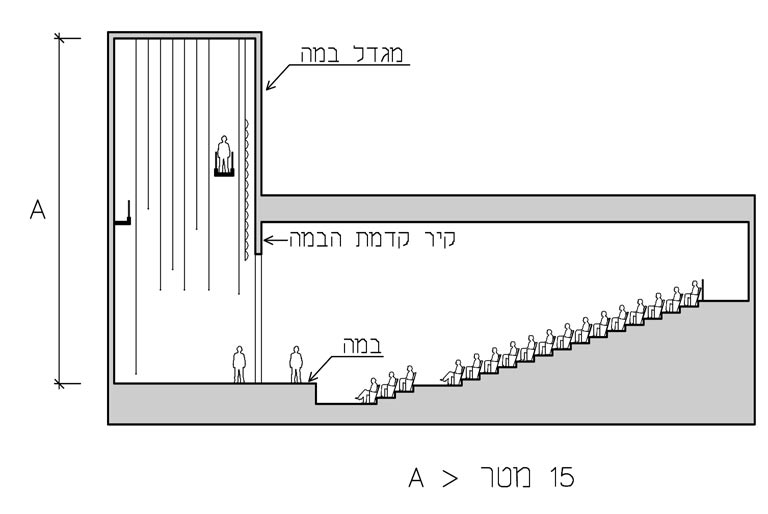

תרשים 3.9.1.1 ב׳
”גישה למעבר“ – תחילתה של גישה למוצא בטוח עד חיבורה למעבר (כמתואר בתרשימים 3.9.1.1 ג׳ ו־3.9.1.1 ד׳);

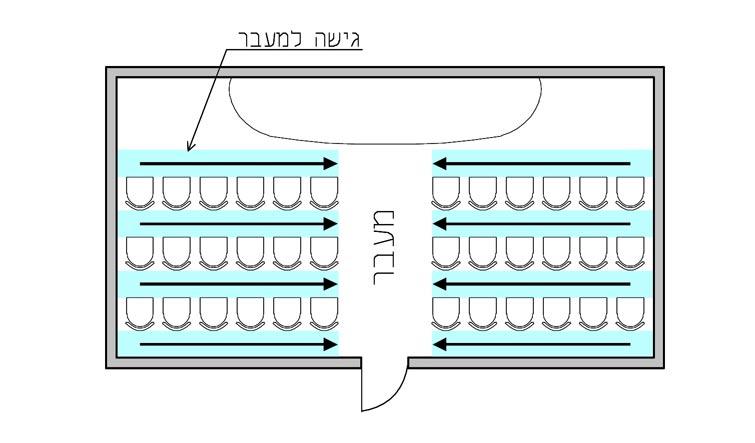

תרשים 3.9.1.1 ג׳

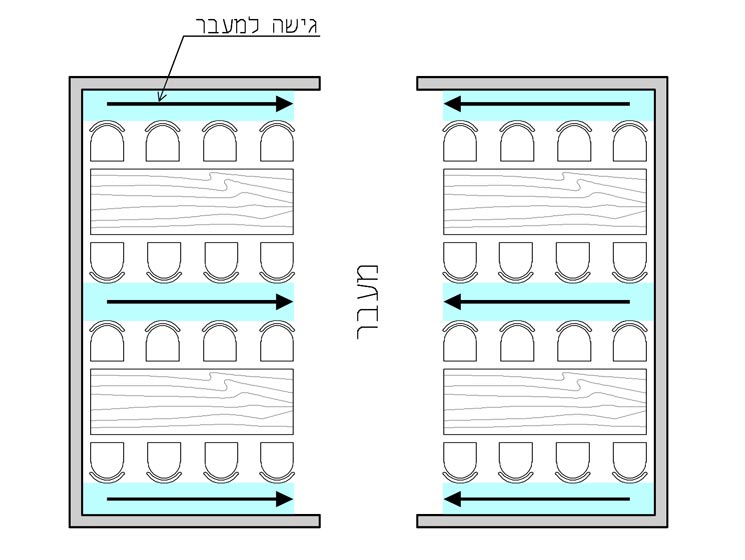

תרשים 3.9.1.1 ד׳
”גלריה טכנית“ – משטח אופקי או משופע המשמש להתקנה או לתחזוקה של מיתקנים וציוד טכני לרבות מסכים, צוגים, תאורה ומערכות להגברת קול;
”התקהלות בלא מושבים, פסטיבל“ – התקהלות, בלא כיסאות או מושבים עם אפשרות לעמידה או לישיבה על הקרקע או על הרצפה;
”מגרש ספורט“ – משטח פתוח או מקורה בחלקו, המשמש בעיקרו למופעי ספורט ובו יציע או מיתקנים כיוצא בזה לשימושם של הצופים;
”מיתקן ספורט“ – אולם ספורט או מגרש ספורט;
”מקום התקהלות מוגן עשן“ – מקום התקהלות, בתוך בניין או מחוץ לבניין, מקורה או שאינו מקורה, המשורת על ידי דרכי מוצא שאינן מאפשרות הצטברות עשן (להלן – מהתמ״ע);
”משטח מוגבה“ (Platform) – משטח מוגבה המשמש למופעים, להשמעת מוסיקה ולהרצאות, המהווה חלק בלתי נפרד מחלל של אולם ואינו כולל מסכים בין הקהל ומשטח ההצגה (כמתואר בתרשימים 3.9.38.1 א׳ ו־3.9.38.1 ב׳);
”משטח מוגבה זמני“ (Temporary Platform) – משטח מוגבה המוקם למשך זמן שאינו עולה על 180 ימים;
”סקר בטיחות“ – סקר הבודק את התאמת מרכיבי הבניין והמילוט השונים לדרישות המפורטות בחלק זה, תוך התייחסות לשריפה, סערה, קריסה, ניהול, התנהגות הקהל, סביבת הבניין וגורמים נוספים שיש בהם כדי להשפיע על בטיחות האנשים;

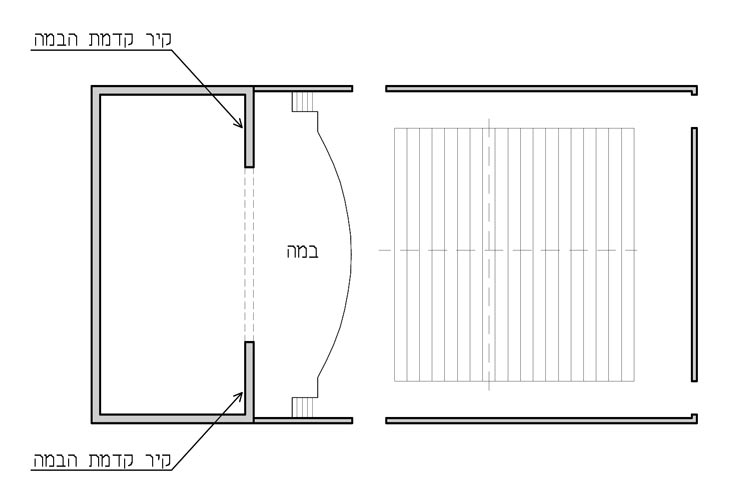

”קיר קדמת הבמה“ (Proscenium wall) – הקיר שבין חלל המושבים לחלל הבמה או לחלל במה משולבת (כמתואר בתרשימים 3.9.38.7 א׳ ו־3.9.38.7 ב׳);

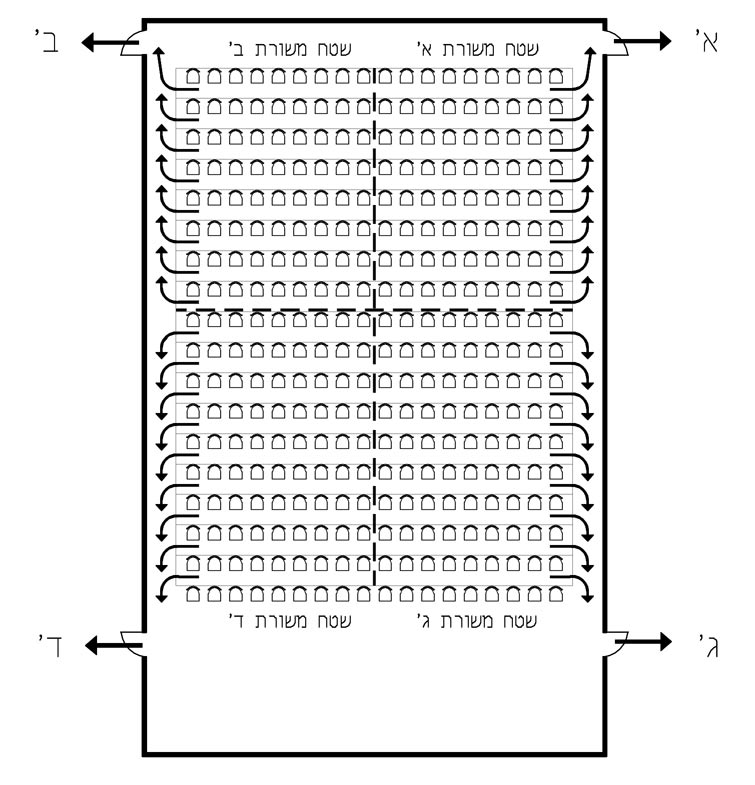

”שטח משורת“ – אזור ישיבה המוגדר לצורך חישוב רוחב המעברים המשרתים אותו (כמתואר בתרשים 3.9.16.6).
סימן ב׳: כללי (התקהלות)
3.9.2.1תחולה וסייג לתחולהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)בבניין, בחלק מבניין או בחוץ הבניין שבתחום הנכס המשמש להתקהלות יתקיימו דרישות פרק זה, וככל שלא נאמר אחרת בפרק זה יתקיימו גם הדרישות המפורטות בפרקים א׳ עד ז׳.
(ב)דרישות פרק זה לא יחולו על –
(1)מקומות בשטח פתוח, שקיבלו רישיון עסק לפי חוק רישוי עסקים, התשכ״ח–1968, בהם מתקיימים אירועי התקהלות זמניים, או שאינם זמניים, כגון, כיכר עירונית, רחוב, מדרכה, פארק, גן ציבורי, גן לאומי, שמורת טבע וחוף הים;
(2)חלקי בניין אלה:
(א)אולם או אזור המתנה בבניין המשמש למגורים, חינוך, משרדים, בית מלון, מסחר, משרדים ותעשיה;
(ב)אולם המתנה בבנק או בסניף דואר;
(ג)מעבר ציבורי משותף בקניון;
(ד)מערכות נתיב מסילות קבוע להסעת המונים.
3.9.2.2מקומות להתקהלותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מקומות להתקהלות אפשר שיכללו את אלה:
(1)אולם רב־תכליתי;
(2)אולם אסיפות;
(3)אודיטוריום;
(4)מועדון חברים;
(5)חדר הרצאות;
(6)חדר ישיבות;
(7)אולם בית המשפט;
(8)בתי תפילה;
(9)מוזאון;
(10)אולם תערוכות;
(11)ספריה;
(12)קולנוע;
(13)תאטרון;
(14)אולם ריקודים;
(15)פאב;
(16)מסעדה;
(17)מבנה שעשועים מיוחד כגון לונה פארק או קרקס קבוע או זמני;
(18)מזח ימי, התחום בשלושה צדדים במים והמשמש לבידור;
(19)אולם ספורט, מגרש ספורט ומיתקן ספורט;
(20)אצטדיון;
(21)אולם כדורת (באולינג);
(22)אולם סנוקר;
(23)זירת החלקה על קרח;
(24)אולם לוויות;
(25)רציף המתנה לתחבורה ציבורית, אולם המתנה להסעה המונית, מסוף אווירי ומסוף ימי.
3.9.2.3מיתקן לחפצים חשודיםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במקום להתקהלות או בסמוך לו יותקן מיתקן לקליטת חפצים החשודים כמסוכנים; מיקומו של המיתקן ומידותיו ייקבעו בהתייעצות עם מפקד המרחב של המשטרה.
3.9.2.4מיון חומ״סתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
דרישות לגבי חלק מבנין המכיל חומרים מסוכנים יהיו כמפורט בחלק ב׳.
סימן ג׳: שימוש מעורב (התקהלות)
3.9.3.1שימוש מעורבתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מותר שחלק מבניין המשמש להתקהלות הנמצא בבניין בעל שימוש עיקרי אחר, ישורת על ידי מוצא בטוח המשרת את השימוש העיקרי, בתנאי שבמוצא הבטוח יתקיימו הדרישות בעבור השימוש להתקהלות ועבור השימוש העיקרי.
(ב)במוצא בטוח יתקיימו דרישות השימוש ל”התקהלות“ והשימוש העיקרי בו־זמנית, למעט מקרים שבהם רשות הכבאות קבעה כי פעילות בו־זמנית כזו אינה אפשרית.
3.9.3.2שימוש בעבור פחות מ־50 איש תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
על אף האמור בפרק זה, בחדר או בחלק מבניין, שתפוסתו פחות מ־50 איש והשימוש בו משרת את השימוש העיקרי בבניין, יחולו הוראות פרק ב׳ ובהתאם לשימוש העיקרי בבניין.
סימן ד׳: עמידות אש של שלד הבניין, מיקום קומתי ותפוסה (התקהלות)
3.9.4.1עמידות אש של שלד הבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
עמידות האש של שלד בניין המשמש להתקהלות או של בניין שחלק ממנו משמש להתקהלות תהיה לפי הדרישות המפורטות בסימן ב׳ לפרק ג׳.
3.9.4.2מיקום קומתי ותפוסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
המיקום הקומתי והתפוסה של חלק מבניין או בניין המשמשים להתקהלות יעמדו בדרישות טבלה 3.9.4.6 שלהלן.
3.9.4.3שלד הגג של אצטדיון או מיתקן ספורט פתוחתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
שלד של גג מעל מושבים באצטדיונים ומיתקני ספורט פתוחים, העומדים בדרישות סימן ל״ז, יהיה עשוי חומרים לא דליקים על פי ת״י 755.
3.9.4.4יציע קהלתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הדרישות המפורטות בטבלה 3.9.4.6 אינן חלות על יציע קהל לא מקורה או על יציע קהל מקורה שמתקיימות בו דרישות סימן ל״ז, כאשר שלד היציע הוא –
(1)מסוג I או II;
(2)מסוג III או IV או V ושמתקיימות בו דרישות סימן מ״א.
3.9.4.5יציע קהל הבנוי מחומרים בלתי דליקיםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
דרישות טבלה 3.9.4.6 אינן חלות על יציע קהל הבנוי מחומרים לא דליקים הממוקם בתוך בנין, ובלבד שבשלד הבנין מתקיימות דרישות סימן זה.
טבלה 3.9.4.6 – מיקום קומתי ותפוסה על פי סוג שלד הבניין
| סוג שלד הבניין | הערות החלות על טבלה זו | מתחת לקומת הכניסה | קומת הכניסה | מספר הקומות מעל קומת הכניסה הקובעת לבניין | |||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 או יותר | ||||
| I-442 I-332 III-222 | 1, 2, 3, 5 1, 2, 3, 5 1, 2, 3, 5 | כל התקהלות תחול הערה 4 | כל התקהלות | כל התקהלות | כל התקהלות | כל התקהלות | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4. |
| II-111 | 1, 2, 3, 5 | כל התקהלות תחול הערה 4 ולא יותר ממפלס אחד מתחת למפלס הכניסה | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4 | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4 | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4 | התקהלות לתפוסה עד 1,000 איש ותחול הערה 4 | אסור |
| III-211 IV-2HH V-111 | 2, 5 5 5 | כל התקהלות תחול הערה 4 ולא יותר ממפלס אחד מתחת למפלס הכניסה | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4 | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4 | כל התקהלות אם התפוסה גדולה מ־300 תחול הערה 4 | התקהלות לתפוסה עד 1,000 איש ותחול הערה 4 | אסור |
| III-000 | 5 | התקהלות לתפוסה עד 1,000 איש תחול הערה 4 ולא יותר ממפלס אחד מתחת למפלס הכניסה | כל התקהלות אם התפוסה גדולה מ־1,000 תחול הערה 4 | התקהלות ובתנאי שהתפוסה היא עד 300 איש תחול הערה 4 | אסור | אסור | אסור |
| III-200 V-000 | 5 5 | התקהלות לתפוסה עד 1,000 איש תחול הערה 4 ולא יותר ממפלס אחד מתחת למפלס הכניסה | התקהלות לתפוסה עד 1,000 איש תחול הערה 4 | התקהלות לתפוסה עד 300 איש תחול הערה 4 | אסור | אסור | אסור |
הערות לטבלה 3.9.4.6:
(1)בעבור סוג שלד I או II – אם כל רכיב של שלד הגג נמצא 6 מטרים לפחות מעל הרצפה שמתחתיו, לרבות אגדים, קורות וגג (deck), מותר ששלד הגג לא יהיה עמיד אש כנדרש בטבלה; בעבור סוג שלד I או II, מותר שחלק עמוד הנמצא 6 מטרים לפחות מעל הרצפה שמתחתיו, לא יהיה עמיד אש כנדרש בטבלה.
(2)רכיבים אופקיים ואנכיים של רצפה מדורגת המשמשת יציע ובסיס למושבים, יהיו בעלי עמידות אש למשך 60 דקות לפחות; ברכיבי המבנה התומכים ברצפה זו יתקיימו דרישות עמידות האש שבטבלה 3.9.4.6; אפשר שהחיבור בין הרכיב האופקי והרכיב האנכי של הרצפה המדורגת, לא יהיה עמיד אש, בתנאי שרצפה מדורגת זו אינה מהווה חלק מהפרדת האש של חומרים ברמת סיכון גבוהה ובתנאי שהבניין בנוי ומופעל בהתאם לדרישות בעבור מהטמ״ע על פי סימן ל״ז.
(3)אם בבניינים, לרבות אצטדיונים, קיימים מושבים מקובעים מתחת לכיפת השמים, או מושבים מקובעים בעלי קירוי חלקי שאינו מאפשר הצטברות חום ועשן, אפשר שרכיבי שלד הבניין החשופים אל החוץ לא יהיו עמידי אש, בתנאי שיוגש ניתוח הנדסי המכיל תרחישי אירועים הכוללים אש ועשן, המוכיח שהנזק הצפוי לשלד הבנין ממטען האש אינו עלול לגרום לקריסה או לעיוות המסכן את בטיחות המשתמשים בבניין.
(4)בתנאי שהקומות המפורטות להלן מוגנות על ידי מערכת מתזים:
(א)כל הקומה שבה נמצאת ההתקהלות;
(ב)כל קומה מתחת לקומה שבה נמצאת ההתקהלות;
(ג)במקרה שבו ההתקהלות נמצאת מתחת לקומת הכניסה הקובעת לבניין: הקומה שנמצאת בה ההתקהלות, כל קומה המקשרת אותה לקומת הכניסה הקובעת לבניין, וקומת הכניסה הקובעת לבניין.
(5)בבניין המשמש להתקהלות או בבנין שחלק ממנו משמש להתקהלות יתקיימו גם הדרישות לגילוי ולכיבוי אש המפורטות בפרק ד׳.
סימן ה׳: דלתות (התקהלות)
3.9.5.1כלליתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בדלתות יתקיימו הדרישות המפורטות בסימן א׳ לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
3.9.5.2דלתות או סורגים בהזזה אופקית או אנכיתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במקומות המשמשים להתקהלות, בכניסות או ביציאות הראשיות המשרתות את חלק הבניין שנועד להתקהלות, אפשר להשתמש בדלתות או בסורגים בהזזה אופקית או אנכית, בתנאי שיעמדו בדרישות פרט 3.2.1.6(ב).
3.9.5.3מנגנוני בהלה ופרזול דלתותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בכל דלת הנדרשת בדרך מוצא, מחדר או מחלק מבניין שתפוסתו 100 איש או יותר, מותר להתקין מנגנון טריקה (לשונית) או נעילה, בתנאי שיהיה ניתן לפותחה על ידי ידית בהלה כנדרש בפרט 3.2.1.21.
3.9.5.4דלתות מעוכבות יציאהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בבניין, או בחלק מבניין המשמש להתקהלות, אין להתקין בדרכי מוצא דלתות מעוכבות יציאה כאמור בפרט 3.2.1.19.
3.9.5.5דלתות מבוקרות כניסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בדרכי מוצא בבניין, או בחלק מבניין המשמש להתקהלות, שהותקנה בהן דלת מבוקרת כניסה שמתקיימים בה דרישות פרט 3.2.1.20, תהיה אפשרות לפותחה ליציאה, בלא צורך במפתח או באמצעי בקרה אחר.
3.9.5.6דלתות מסתובבותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אפשר להתקין בדרכי מוצא דלתות מסתובבות, בתנאי שיתקיימו בהן הדרישות שבפרט 3.2.1.24.
3.9.5.7מעצורתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בדרכי מוצא, בכל סוג של התקהלות, מותר להתקין מעצור שיתקיימו בו דרישות פרט 3.2.1.25.
סימן ו׳: מדרגות (התקהלות)
3.9.6.1מדרגותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במדרגות יתקיימו הדרישות שבסימן ב׳ לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
3.9.6.2כמות מדרגות במהלךתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)פרט 3.2.2.6(א) יחול לגבי מהלכי מדרגות במוצא בטוח ובפרוזדור בלבד.
(ב)פרט 3.2.2.6(א) לא יחול לגבי מעבר מדורג ביציע הקהל או בטריבונה.
3.9.6.3משטח ההליכהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בדרכי מוצא מכבש טכני, מגלריית שירות לתאורה או לציוד אחר או במשטחי הליכה המשרתים צוגים וציוד אחר לבמה, מותר להשתמש בשלחי מדרגות ובמשטחים אופקיים (”פודסטים“) העשויים מתכת מחוררת או סורגי מתכת.
3.9.6.4מדרגות לולייניותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בדרכי מוצא מגלריה טכנית, מותר להשתמש במדרגות לולייניות שמתקיימות בהן הדרישות שבפרט 3.2.2.21.
3.9.6.5מדרגות שלח מתחלףתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אין להשתמש במדרגות עם שלח מתחלף.
3.9.6.6מדרגות ביציע נייד או מתקפלתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
לגבי מדרגות המשרתות יציע נייד או מתקפל לא תחול הדרישה שבפרט 3.2.2.8.
3.9.6.7מדרגות אל משטח מוגבה, במה ובמה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
לגבי מדרגות המובילות מן האולם אל משטח מוגבה, במה ובמה משולבת יחולו גם הדרישות המפורטות שבסימן ל״ח.
סימן ז׳: חדר מדרגות מוגן (התקהלות)
3.9.7.1חדר מדרגות מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בחדר מדרגות מוגן יתקיימו הדרישות שבסימן ג׳ לפרק ב׳.
סימן ח׳: חדר מדרגות חיצוני (התקהלות)
3.9.8.1מדרגות חיצוניותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במדרגות חיצוניות יתקיימו הדרישות שבסימן ד׳ לפרק ב׳.
סימן ט׳: מוצא אופקי (התקהלות)
3.9.9.1מוצא אופקיתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במוצא אופקי יתקיימו הדרישות שבסימן ה׳ לפרק ב׳.
סימן י׳: פרוזדור מוגן (התקהלות)
3.9.10.1פרוזדור מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בפרוזדור מוגן יתקיימו הדרישות שבסימן ו׳ לפרק ב׳.
סימן י״א: פרוזדור פתוח מוגן (התקהלות)
3.9.11.1פרוזדור פתוח מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בפרוזדור פתוח מוגן יתקיימו הדרישות שבסימן ז׳ לפרק ב׳.
סימן י״ב: גג מוגן (התקהלות)
3.9.12.1גג מוגןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בגג מוגן יתקיימו הדרישות שבסימן ח׳ לפרק ב׳.
סימן י״ג: יציאה (התקהלות)
3.9.13.1יציאהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
ביציאה יתקיימו הדרישות שבסימן ט׳ לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
3.9.13.2מפלס יציאה מן הבניןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מפלס היציאה מן הבניין יהיה מפלס הכניסה הראשית לבניין.
3.9.13.3רחבת כניסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אם כניסה ראשית לבניין או לחלק מבניין המשמש להתקהלות היא דרך רחבת כניסה חיצונית, ורחבת הכניסה מוגבהת או מונמכת ממפלס הקרקע, אפשר שמפלס רחבת הכניסה ייחשב מפלס קומת הכניסה לצורך קביעת המיקום הקומתי של ההתקהלות כמפורט בטבלה 3.9.4.6, ובלבד שברחבת הכניסה יתקיימו תנאים אלה:
(1)רוחב רחבת הכניסה, הנמדד במקביל לחזית הבניין, יהיה כרוחב הכולל של פתחי היציאה המובילים אליה, אך לא קטן מ־1.5 מטר (כמתואר בתרשים 3.9.13.3 א׳);
(2)עומק רחבת הכניסה הנמדד בניצב לחזית הבניין לא יהיה קטן מהרוחב הכולל של כל היציאות הנדרשות הנפתחות אל רחבת הכניסה ולא פחות מ־3 מטרים (כמתואר בתרשים 3.9.13.3 א׳);

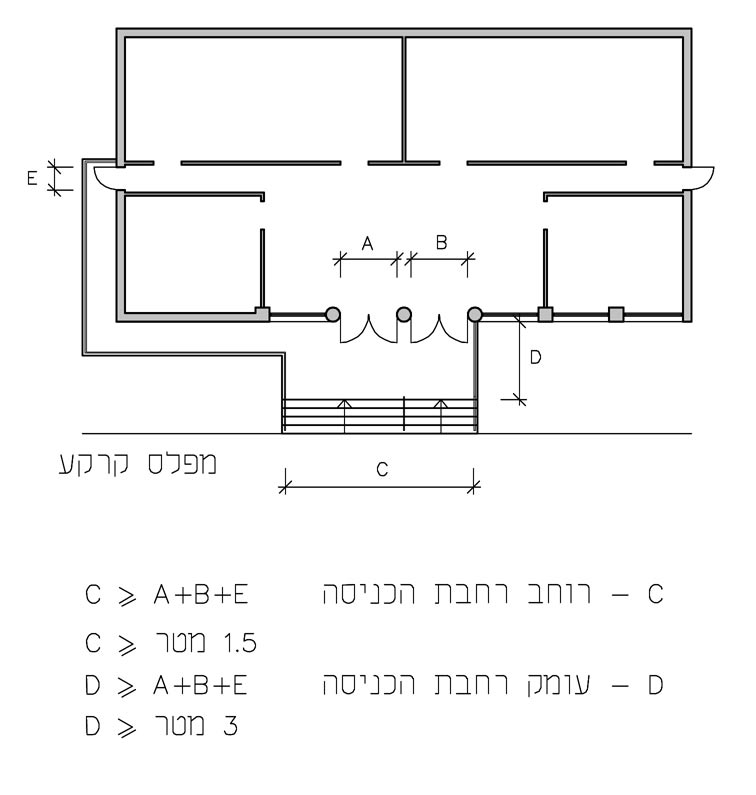

תרשים 3.9.13.3 א׳
(3)מדרגות חוץ הנדרשות כחלק מדרך מוצא והמובילות מרחבת הכניסה אל מפלס הקרקע יוגנו מפני אש כנדרש בפרט 3.2.4.3 (כמתואר בתרשים 3.9.13.3 ב׳), או שיהיו מרוחקות מן הבניין ב־3 מטרים לפחות (כמתואר בתרשים 3.9.13.3 ג׳).

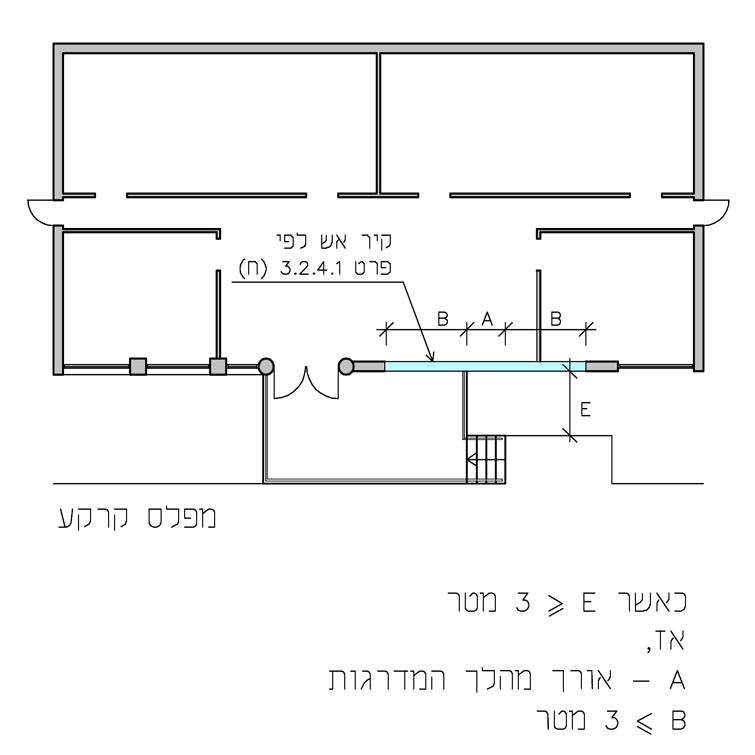

תרשים 3.9.13.3 ב׳

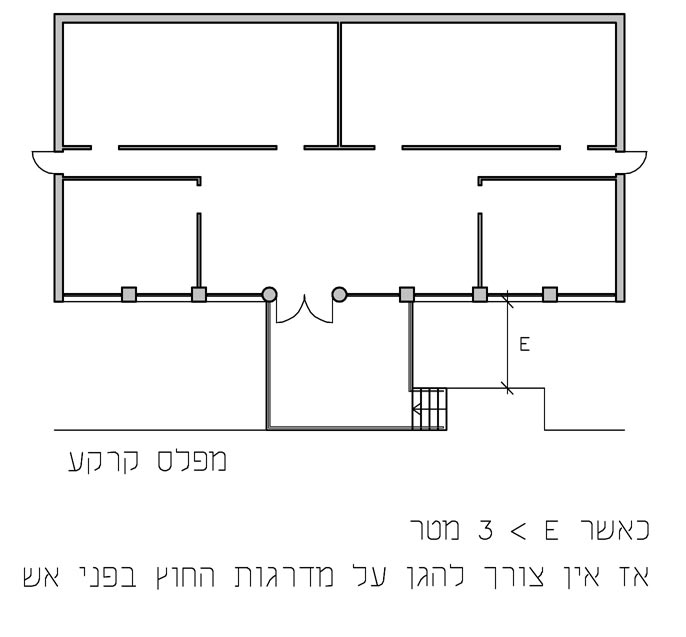

תרשים 3.9.13.3 ג׳
3.9.13.4כניסה ראשית המשמשת יציאה ראשיתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)לכל בנין המשמש כולו או חלקו להתקהלות תהיה כניסה ראשית (להלן – כניסה א׳), שתשמש גם יציאה ראשית מן הבנין ותמוקם במפלס הכניסה הקובעת לבניין (להלן – יציאה א׳) (כמתואר בתרשים 3.9.13.4 א׳).

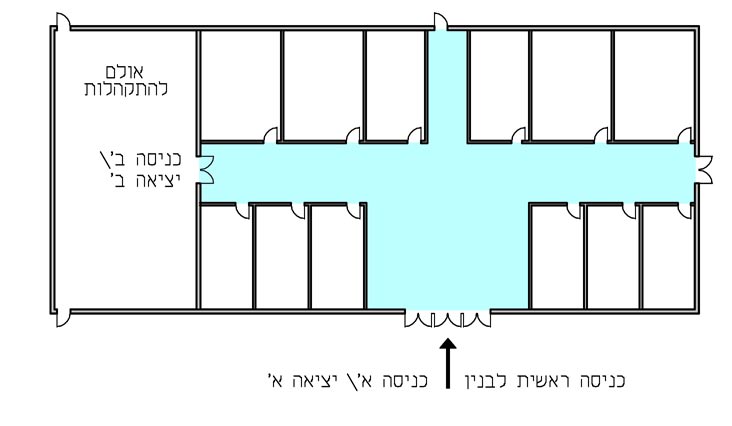

תרשים 3.9.13.4 א׳
(ב)לכל חלק מבנין המשמש להתקהלות תהיה כניסה ראשית (להלן – כניסה ב׳), שתשמש גם יציאה ראשית מחלק הבנין המשמש להתקהלות (להלן – יציאה ב׳) (כמתואר בתרשים 3.9.13.4 א׳).
(ג)רוחבה של יציאה ב׳ יספיק בעבור לפחות מחצית התפוסה הכוללת של ההתקהלות מאותו חלק של הבניין. אולם בעבור תפוסה של הופעה חיה בבר או באולם ריקודים וכו׳ רוחבה של יציאה ב׳ יספיק בעבור שני שלישים לפחות מהתפוסה הכוללת של ההתקהלות מאותו חלק של הבניין.
(ד)במקום שבו יציאה ב׳ מובילה אל יציאה א׳ בלבד, גם רוחבה של יציאה א׳ יספיק בעבור לפחות מחצית התפוסה הכוללת של ההתקהלות.
(ה)אם יציאה א׳ משמשת מספר מפלסים המיועדים להתקהלות, יהיה רחבה מספיק בעבור מחצית תפוסת ההתקהלות הכוללת בכל אחד מהמפלסים שהיא משרתת אותם.
(ו)במפלס יציאה ב׳ יתקיימו אחד מן התנאים האלה:
(1)הוא יהיה במפלס הכניסה הקובעת של הבניין;
(2)הוא יחובר לחדר מדרגות או לכבש המוליכים אל מפלס כניסה א׳;
(3)יציאה ב׳ תהווה חלק מגישה למוצא בטוח המוליכה אל מוצא בטוח המסתיים ישירות אל מחוץ לבנין ומשם לרחוב.
3.9.13.5יציאות נוספות מחלק בניין להתקהלותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מכל חלק בנין המשמש להתקהלות, נוסף על יציאה ב׳, יסופקו יציאות ברוחב כולל של 50% לפחות מן הרוחב הנדרש מאותו חלק בניין; יציאות אלו ימוקמו לפי פרט 3.2.14.1.
3.9.13.6דלתות נוספות במבואה או במעבר הציבוריתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מקום שבו יציאה ב׳ היא דרך מבואה או מעבר ציבורי, וקיימות דלתות נוספות מהמבואה או מהמעבר הציבורי אל חוץ הבניין מלבד דלתות יציאה א׳, ניתן לכלול בסך הרוחב הנדרש ליציאה את רוחב הדלתות הנוספות (כמתואר בתרשים 3.9.13.6).

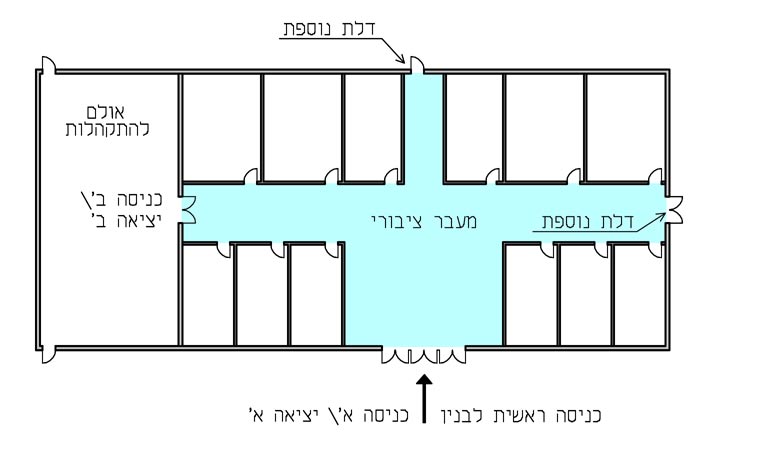

תרשים 3.9.13.6
(ב)אפשר שהדלתות הנוספות כאמור בפרט משנה (א) לא ישמשו ככניסות לבניין.
(ג)סך הרוחבים של דלתות יציאה א׳ והדלתות הנוספות יהיה בהתאם לדרישה של מחצית לפחות מתפוסת ההתקהלות.
3.9.13.7יציאה ישירה למוצא בטוח או אל מחוץ לבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)על אף האמור בפרט 3.9.13.4(ב) עד (ה), בחלק מבניין המשמש להתקהלות, כגון אולם קולנוע, שהכניסה אליו היא דרך מעבר ציבורי או אולם המתנה, אפשר שכניסה ב׳ לא תשמש כיציאה ב׳.
(ב)דלתות היציאה מחלק זה של הבניין ימוקמו לפי פרט 3.2.14.1, בתנאי שהרוחב הכולל של דרכי המוצא, לא יפחת מ־100% הרוחב הכולל הנדרש ליציאות מחלק זה של הבניין.
(ג)ביציאות מחלק זה של הבניין יתקיים אחד לפחות מן התנאים האלה:
(1)הן יובילו ישירות אל מחוץ לבניין (כמתואר בתרשים 3.9.13.7 א׳);
(2)הן יובילו ישירות למוצא בטוח, בתנאי שהמוצא הבטוח יסתיים ביציאה ישירה אל מחוץ לבניין; היציאה מן המוצא הבטוח אל מחוץ לבניין תהיה לפי הדרישות של שני שליש לפחות מתפוסת ההתקהלות (כמתואר בתרשימים 3.9.13.7 ב׳ ו־3.9.13.7 ג׳).

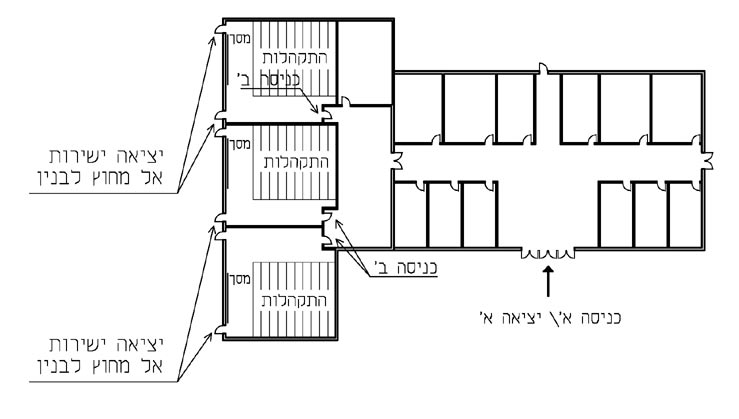

תרשים 3.9.13.7 א׳

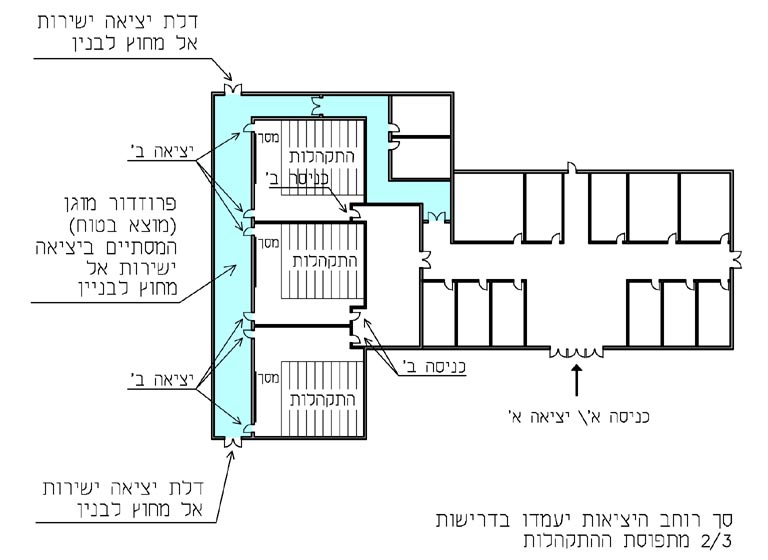

תרשים 3.9.13.7 ב׳

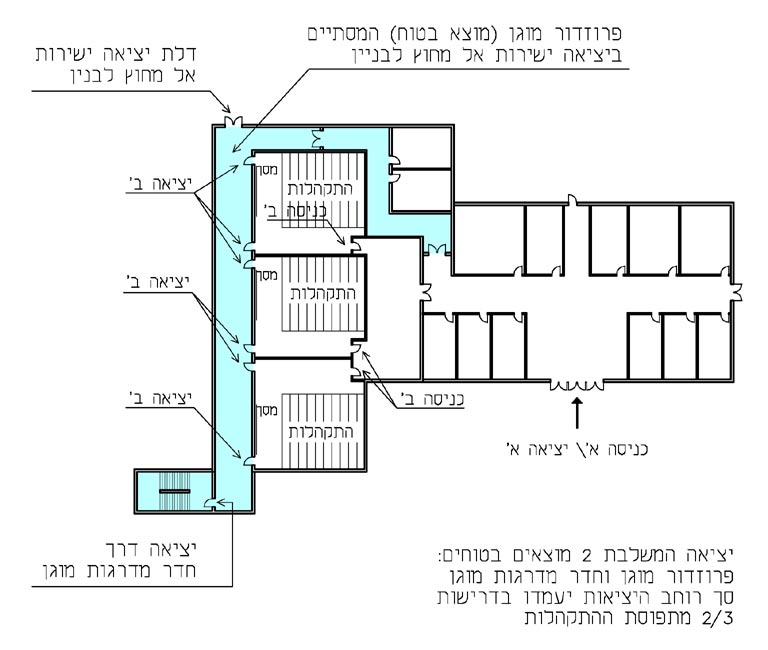

תרשים 3.9.13.7 ג׳
3.9.13.8יציאה מבניין המשמש להתקהלות בתנועה מכוונתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בבניין כדוגמת מוזיאון, שבו ההתקהלות קשורה בתנועה מכוונת של אנשים, ותנועה זו הרחיקה אותם מן הכניסה הראשית, לא יחולו הדרישות בפרט 3.9.13.4 אם דרישה זו איננה תורמת ליעילות סידורי היציאה מן הבניין או מחלק הבניין.
3.9.13.9בניין מרובה כניסותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
על אף האמור בפרט 3.9.13.4 בבניין המשמש להתקהלות, כגון אצטדיון או תחנת המתנה להסעה המונית, אשר אין בו כניסה ראשית המשמשת יציאה ראשית, ימוקמו דרכי המוצא סביב היקף הבניין, בתנאי שהרוחב הכולל של דרכי המוצא לא יפחת מ־100% הרוחב הכולל הנדרש ליציאות מן הבניין.
סימן י״ד: כבש (התקהלות)
3.9.14.1כבשתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)בכבש יתקיימו הדרישות המפורטות בסימן י׳ לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
(ב)שיפועו של כבש המשמש חלק מדרך מוצא לא נגישה לאנשים עם מוגבלות, המשרת במה, מעבר משופע ביציע או חלק שאינו מיועד לשימוש הציבור, לא יעלה על 12.5%.
סימן ט״ו: אזור מחסה (התקהלות)
3.9.15.1אזור מחסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
באזור מחסה יתקיימו הדרישות המפורטות בסימן י״א לפרק ב׳.
סימן ט״ז: תפוסה וחישוב רוחב דרכי מוצא (התקהלות)
3.9.16.1תפוסהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
התפוסה תהיה לפי דרישות סימן י״ב לפרק ב׳, זולת אם נאמר אחרת בסימן זה.
3.9.16.2צפייה בעמידהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
באצטדיונים ובמיתקני ספורט פתוחים לא יהיה יציע לצפיה בעמידה.
3.9.16.3סקר בטיחותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מקום שהתפוסה בו בחלק מבניין או מחוץ הבניין בגבולות הנכס משמשת להתקהלות גדולה מ־3,000 אנשים, או מקום שהתפוסה בו בחלק מבניין או מחוץ הבניין בגבולות הנכס משמשת לפסטיבל גדולה מ־1,000 אנשים, ייערך סקר בטיחות בהתאם לדרישות המפורטות בסימן ל״ו.
3.9.16.4רוחב דרכי מוצאתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)רוחב דרכי מוצא יהיה לפי הדרישות שבסימן י״ב לפרק ב׳, זולת אם נאמר אחרת בסימן זה.
(ב)לגבי התקהלות הכוללת מושבים מסודרים בשורות כדוגמת מושבים בתאטרון או מושבים ליד שולחנות שאינו מהתמ״ע יחולו הוראות סימן זה.
(ג)לגבי אזור המוגדר כמהתמ״ע, יחולו הדרישות שבסימן ל״ז.
(ד)לגבי דרך מוצא מגלריה טכנית תחול הדרישה שבפרט 3.9.38.10.
3.9.16.5רוחב מרכיבי דרך מוצא המשרתים אזור ישיבהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)הרוחב המינימלי של מרכיבי דרך המוצא, המשרתים אזור ישיבה בשורות או במושבים ליד שולחנות, יהיה בהתאם לטבלה 3.9.16.5 שלהלן:
טבלה 3.9.16.5 – מקדמי רוחב
| הרוחב נטו (ס״מ) בעבור כל מושב משורת | |
|---|---|
| מדרגות | מעבר, כבש, פתח או דלת |
| 0.8 × A × B | 0.5 × C |
(ב)אופן חישוב הרוחב:
(1)מדרגה שרומה אינו גדול מ־17.8 ס״מ: A = 1;
(2)מדרגה שרומה גדול מ־17.8 ס״מ, רוחב המדרגה יוכפל במקדם A כמבוטא בנוסחה:
A = 1 + (רום המדרגה − 17.8 ס״מ)12.5
(3)מדרגות עם מאחז יד הנמצא בתחום של 75 ס״מ (מדוד אופקית): B = 1;
(4)מדרגות שבהן המרחק למאחז יד גדול מ־75 ס״מ (כשהוא נמדד אופקית) יוגדל רוחבו ב־25% מהרוחב המחושב; כלומר, יוכפל במקדם 1.25 = B;
(5)כבש בשיפוע עד 10%: C = 1;
(6)כבש ששיפועו גדול מ־10%, יוגדל רוחבו ב־10% מהרוחב המחושב; כלומר, יוכפל במקדם C = 1.10.
(ג)פרטי משנה (א) ו־(ב) חלים על –
(1)מדרגות וכבשים בתחום אולם האירועים או המושבים;
(2)דלתות או פתחי היציאה מן האולם; חישוב רוחב מדרגות וכבשים מחוץ לתחומים אלה יבוצע לפי פרק ב׳.
(ד)רוחב הגישה למעבר בין שורות המושבים יהיה לפי דרישות סימן י״ט.
(ה)רוחב המעבר המשרת שורות מושבים יהיה גם לפי דרישות סימן כ׳.
(ו)רוחב הגישה למעבר של ישיבה ליד שולחנות יהיה לפי דרישות סימן כ״ב.
(ז)רוחב המעבר המשרת אזור ישיבה ליד שולחנות יהיה גם לפי דרישות סימן כ״ג.
3.9.16.6רוחב מעבר ושטח משורתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
רוחב מעבר המשמש חלק מדרך מוצא יהיה לפי דרישות התפוסה המתקבלות מהשטח המשורת על ידו (Catchment Area); אם קיימות כמה גישות למעבר או מספר מעברים מתלכדים, המעבר המלכד יהיה לפי דרישות התפוסה של כל השטחים המשורתים (כמתואר בתרשים 3.9.16.6).
תרשים 3.9.16.6
3.9.16.7רוחב אחיד למעברתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מעבר שיכול לאפשר מילוט בשני כיוונים, רוחבו הנדרש יהיה אחיד.
3.9.16.8רוחב פרוזדורתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
רוחב הפרוזדור המשמש גישה למוצא בטוח יהיה לפי פרט 3.2.12.5 בפרק ב׳.
סימן י״ז: מספר דרכי מוצא מבניין (התקהלות)
3.9.17.1מספר דרכי מוצא מבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מספר דרכי המוצא יהיה לפי דרישות סימן י״ג לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
(ב)הדרישות שבסימן י״ג לפרק ב׳ לא יחולו לגבי אזור מגודר מחוץ לבניין, שאינו מקורה, המשמש לפסטיבל, כמפורט בפרט 3.9.17.2.
3.9.17.2אזור מגודר מחוץ לבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
באזור מגודר מחוץ לבניין, שאינו מקורה, המשמש לפסטיבל, יהיו שתי דרכי מוצא לפחות, נפרדות ומרוחקות זו מזו בשיעור של לפחות שליש אורך האלכסון של האזור המגודר; בעבור תפוסה גדולה מ־6,000 אנשים יהיו 3 דרכי מוצא לפחות; בעבור תפוסה גדולה מ־9,000 אנשים יהיו 4 דרכי מוצא לפחות.
3.9.17.3מרפסת או גלריהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במרפסת או בגלריה במקום להתקהלות שתפוסתן קטנה מ־50 אנשים, תהיה דרך מוצא אחת לפחות; אפשר שדרך מוצא זו תעבור דרך הקומה או המפלס שנמצא מתחתיה או מעליה המשמש כמפלס העיקרי להתקהלות; בדרך המוצא יתקיימו דרישות המהלך המשותף כמפורט בסימן ט״ו לפרק ב׳.
(ב)במרפסת או בגלריה שתפוסתן עולה על 50 אנשים אך אינה עולה על – 100 אנשים, יהיו לא פחות מ־2 דרכי מוצא נפרדות; אפשר ששתי דרכי מוצא אלה יעברו דרך הקומה או המפלס שנמצא מתחתיה או מעליה המשמש כמפלס העיקרי להתקהלות; בדרכי המוצא יתקיימו דרישות המהלך המשותף כמפורט בסימן ט״ו לפרק ב׳.
(ג)במרפסת או בגלריה שתפוסתן עולה על 100 אנשים יתקיימו דרישות אלה:
(1)מספר דרכי המוצא יהיה לפי דרישות סימן י״ג לפרק ב׳;
(2)בעבור חלק מהתפוסה שאינו עולה על 100 אנשים אפשר להתקין דרכי מוצא כמפורט בפרט משנה (ב);
(3)בעבור יתרת התפוסה, אשר איננה כלולה בפסקה (2) תותקן דרך מוצא נפרדת שלא תעבור דרך המפלס העיקרי של ההתקהלות;
(4)בדרכי המוצא יתקיימו דרישות המהלך המשותף.
3.9.17.4גלריה טכניתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מגלריה טכנית, אפשר שתהיה דרך מוצא אחת בלבד, בתנאי שתהיה דרך מילוט נוספת לרצפה או לגג; דרך מילוט זו יכולה להיות באמצעות סולם, מדרגות לולייניות או מדרגות שלח מתחלף.
סימן י״ח: מיקום דרכי מוצא (התקהלות)
3.9.18.1מיקום דרכי מוצאתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מיקום דרכי המוצא יהיה לפי דרישות סימן י״ד לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
3.9.18.2דרך מוצא מן הזירה או מרצפת אודיטוריוםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אם מתקינים על הזירה או על רצפת האודיטוריום מושבי קהל נוספים על אלו שביציעים, תיקבע דרך מוצא, בעבור 50% לפחות מן הצופים שבמושבים אלה, הנפרדת מדרכי המוצא של המושבים הקבועים שביציע (כמתואר בתרשים 3.9.18.2).

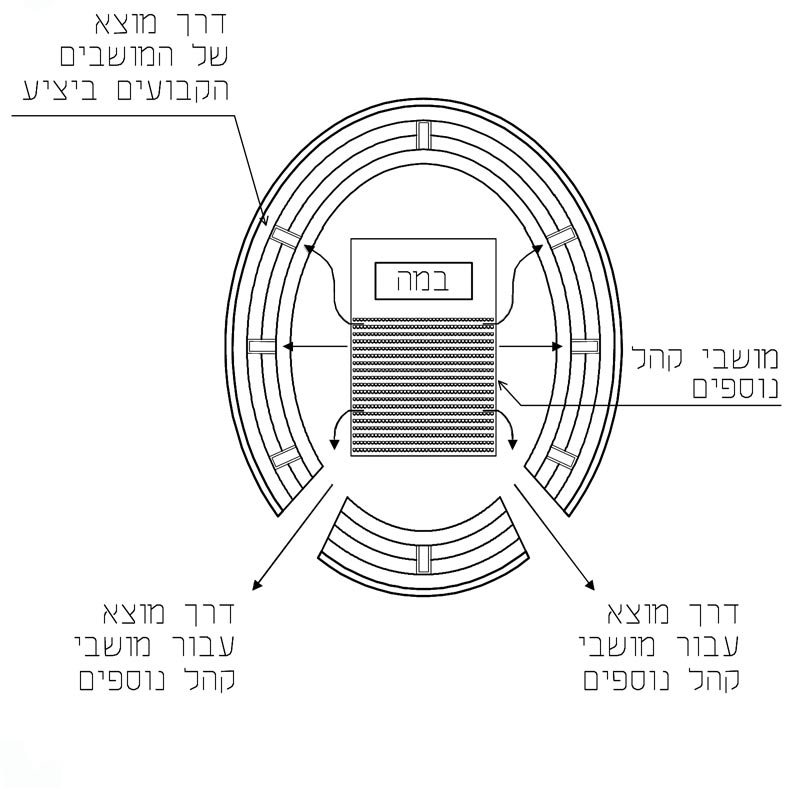

תרשים 3.9.18.2
3.9.18.3שימוש פסטיבל בתוך בניןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בתוך בניין מותר שימוש לפסטיבל, בתנאי שתפוסתו לא תעלה על 1,000 אנשים אלא אם כן אושר סקר בטיחות כמפורט בסימן ל״ו.
סימן י״ט: גישה למעבר בין שורות מושבים שאינם ליד שולחנות (התקהלות)
3.9.19.1אופן מדידת רוחב הגישה למעבר בין שורות המושביםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
רוחב הגישה למעבר בין שורות המושבים יימדד בין אנך המשוך לקצה קדמי של המושב כשהוא במצב מקופל או ממשענת היד במושב, לפי הבולט שביניהם ובין אנך המשוך לקצה האחורי של המשענת בשורה שלפניה (כמתואר בתרשים 3.9.19.1).

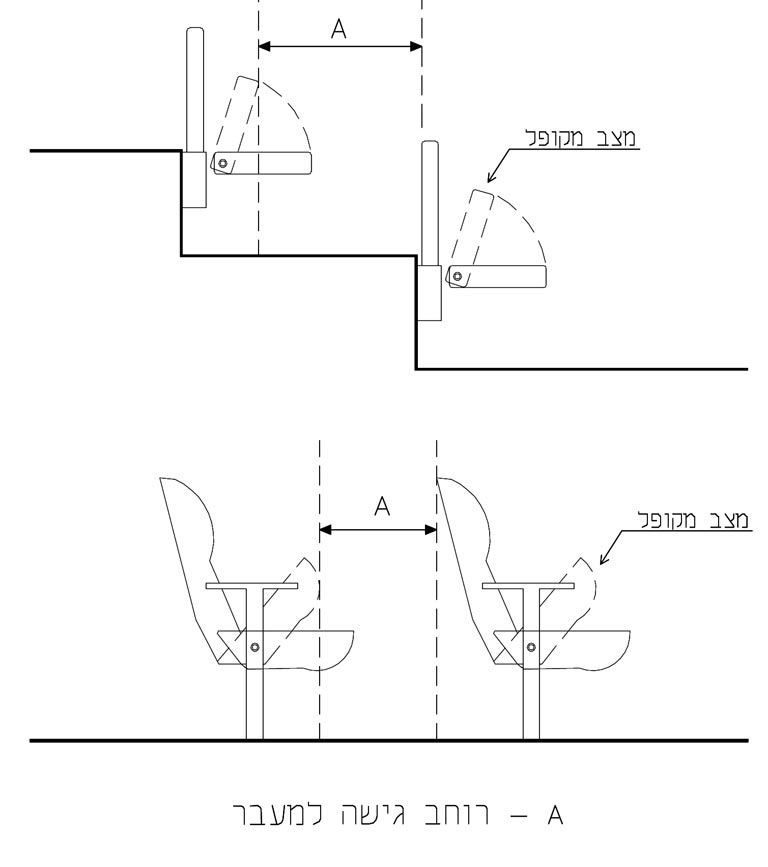

תרשים 3.9.19.1
3.9.19.2רוחב מינימלי של גישה למעבר בין שורות המושביםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)רוחב הגישה למעבר בין שורות המושבים לא יפחת מ־40 סנטימטרים; הרוחב יגדל עם עליה בכמות המושבים בהתאם לנדרש בפרטי משנה (ג) ו־(ה).
(ב)לגבי מקום שבו סך כל המושבים בשורה אינו עולה על 4 מושבים, והמרחק ממרכז המושב הרחוק ביותר עד למעבר אינו עולה על 1.8 מטרים, לא יחולו דרישות פרט משנה (א).

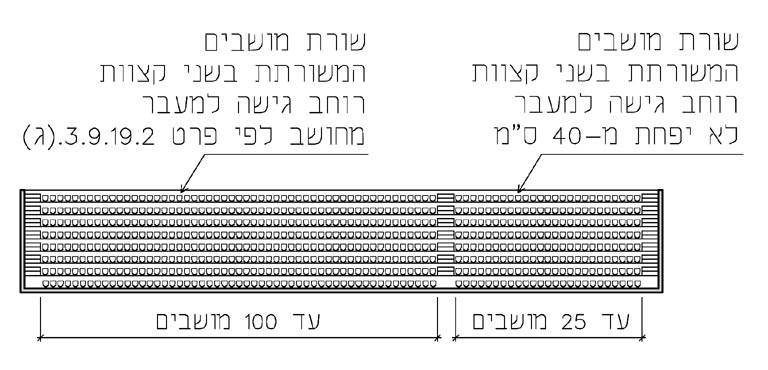

(ג)שורת מושבים המשורתת בשתי קצותיה על ידי מעברים או פתחים כמתואר בתרשים 3.9.19.2, לא תכיל יותר מ־100 מושבים; רוחב הגישה למעבר בין שורות המושבים לא יפחת מ־40 סנטימטרים בעבור 25 מושבים; רוחב זה יגדל ב־0.8 סנטימטר לכל מושב מעבר ל־25 מושבים; אין חובה שהרוחב יעלה על 56 סנטימטר.
תרשים 3.9.19.2
(ד)פרט משנה (ג) לא יחול לגבי מהתמ״ע, ויחולו עליו דרישות פרט 3.9.37.3.
(ה)על אף האמור בפרט 3.9.24.2(א)(2), אורך הגישה למעבר מכל מושב, בשורת מושבים המשורתת על ידי מעבר או פתח בקצה אחד בלבד, לא יעלה על 9 מטרים; הרוחב המינימלי של הגישה למעבר בין שורות המושבים יהיה 40 סנטימטרים; לרוחב זה יתווסף 1.5 סנטימטר לכל מושב, מעבר ל־13 מושבים.
(ו)פרט משנה (ה) לא יחול לגבי מהתמ״ע, ויחולו עליו דרישות פרטים 3.9.37.4 ו־3.9.37.5.

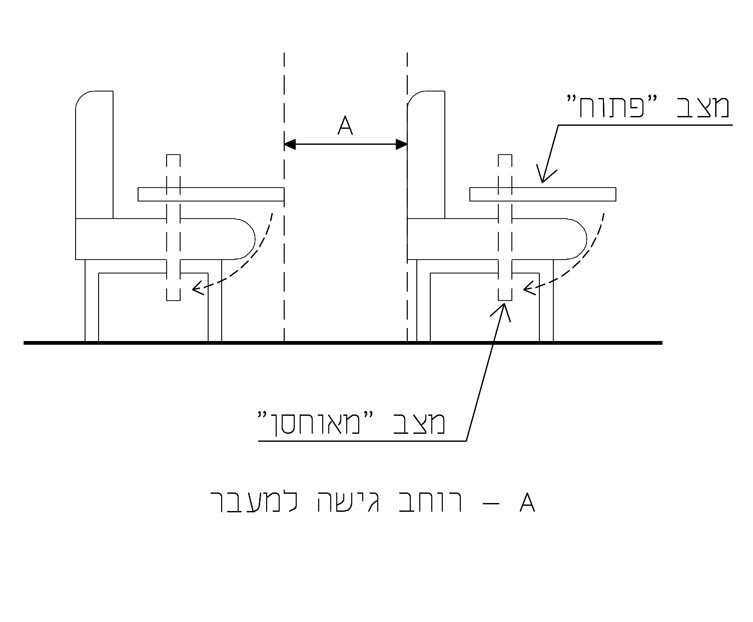

3.9.19.3כיסאות עם משטח כתיבהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מקום שמותקנים בו כיסאות עם משטח כתיבה, רוחב הגישה למעבר יהיה כנדרש בסימן זה ויימדד בין קצה משטח הכתיבה במצב פתוח לאנך שבגב המושב שלפנים (כמתואר בתרשים 3.9.19.3); ואולם אם משטח הכתיבה חוזר באופן עצמאי למצב ”מאוחסן“ לאחר שקמים מן המושב, מידת הרוחב תהיה בהתאם לפרט 3.9.19.1.
תרשים 3.9.19.3
(ב)כיסאות המצוידים במשטח כתיבה אינם נחשבים ישיבה ליד שולחנות.
3.9.19.4מפלס ההליכהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
לגבי מפלס ההליכה בין שורות המושבים לא יחול פרט 3.1.2.8(ב).
סימן כ׳: מעבר המשרת שורות מושבים שאינם ליד שולחנות (התקהלות)
3.9.20.1מעבר המשרת שורות מושבים שאינם ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במעבר המשרת אזור ישיבה של שורות מושבים שאינם ליד שולחנות יתקיימו דרישות סימן זה ודרישות התפוסה של השטח המשורת.
3.9.20.2מעבר בלא מוצא המשרת שורות מושבים שאינם ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות

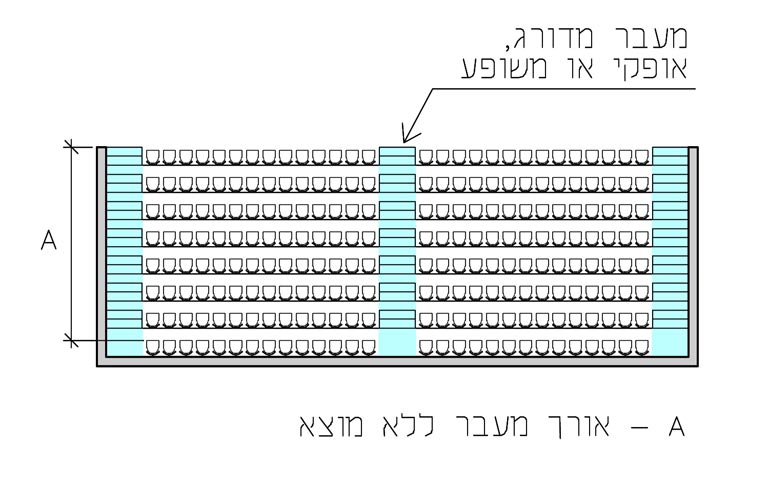

אורך מעבר בלא מוצא לא יעלה על 6 מטרים; ואולם הגבלת האורך לא תחול על מעבר בלא מוצא בתנאי שהמושבים שהוא משרת אינם רחוקים ביותר מ־24 מושבים ממעבר אחר, ורוחב הגישה למעבר בין השורות הוא לא פחות מ־40 סנטימטרים, בתוספת רוחב של 1.5 סנטימטר בעבור כל מושב נוסף מעבר למושב העשרים בשורה.
תרשים 3.9.20.2
3.9.20.3רוחב מינימלי של מעבר המשרת שורות מושבים שאינם ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הרוחב המינימלי של מעבר מדורג, משופע או אופקי, יהיה לפי הדרישות של תפוסת המילוט המצוינות בהתאם לשימוש בטבלה 3.9.16.5 או 3.9.37.1 א׳ או 3.9.37.1 ב׳, אך הוא לא יפחת מהמצוין להלן:
(1)מעבר מדורג המשרת שורות משני צדדים (כמתואר בתרשים 3.9.20.3 א׳) – 122 סנטימטרים;

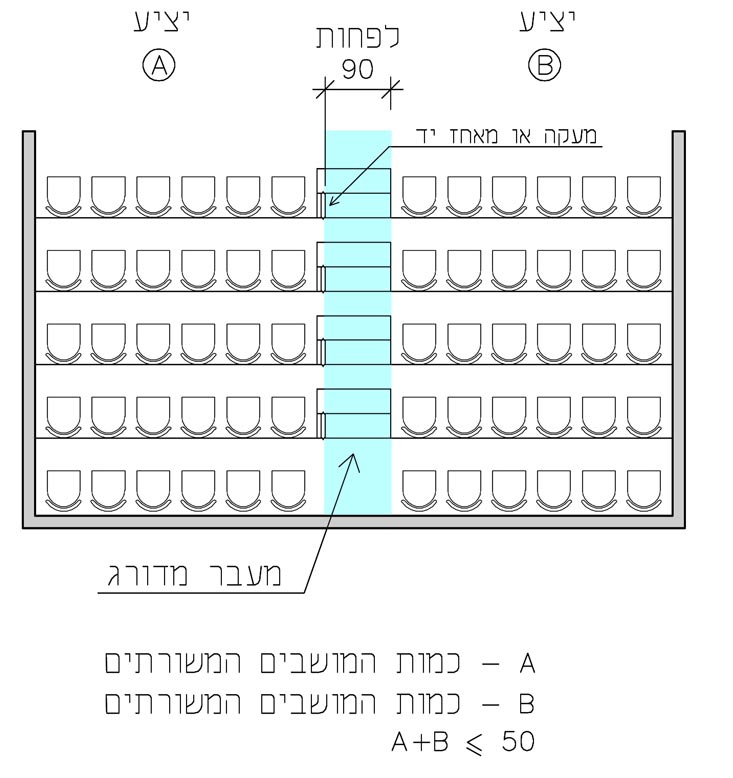

(2)מעבר מדורג המשרת עד 50 מושבים בכל שורות המושבים המשורתות על ידו (כמתואר בתרשימים 3.9.20.3 ב׳ ו־3.9.20.3 ג׳) – 90 סנטימטרים;
(3)מרחק בין מאחז היד או המעקה לבין קצה המדרגה, כאשר המעבר המדורג מחולק לשניים על ידי מאחז היד או המעקה (כמתואר בתרשימים 3.9.20.3 ד׳ ו־3.9.20.3 ה׳) – 58 סנטימטרים;

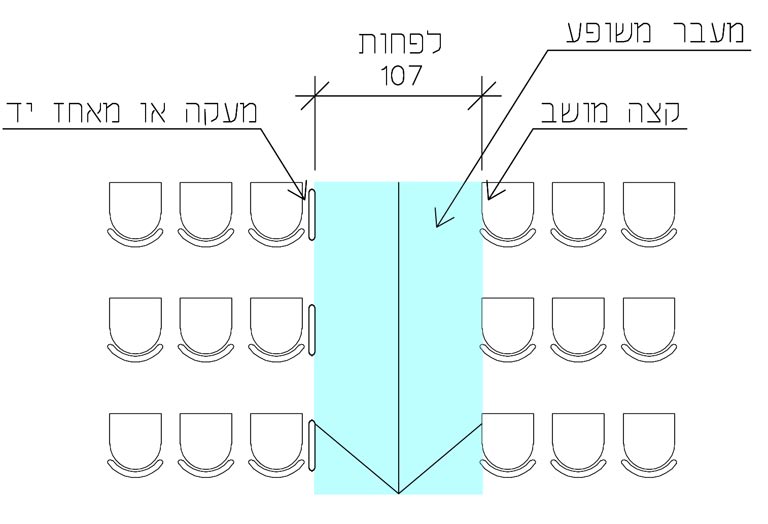

(4)מעבר אופקי או משופע, המשרת שורות מושבים משני צדדים (כמתואר בתרשימים 3.9.20.3 ו׳, 3.9.20.3 ז׳, 3.9.20.3 ח׳ ו־3.9.20.3 ט׳) – 107 סנטימטרים;

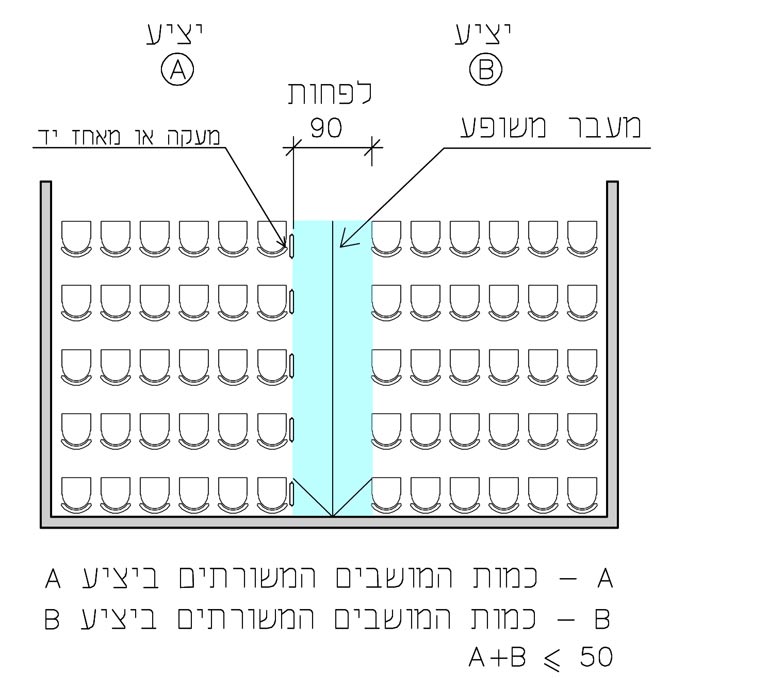

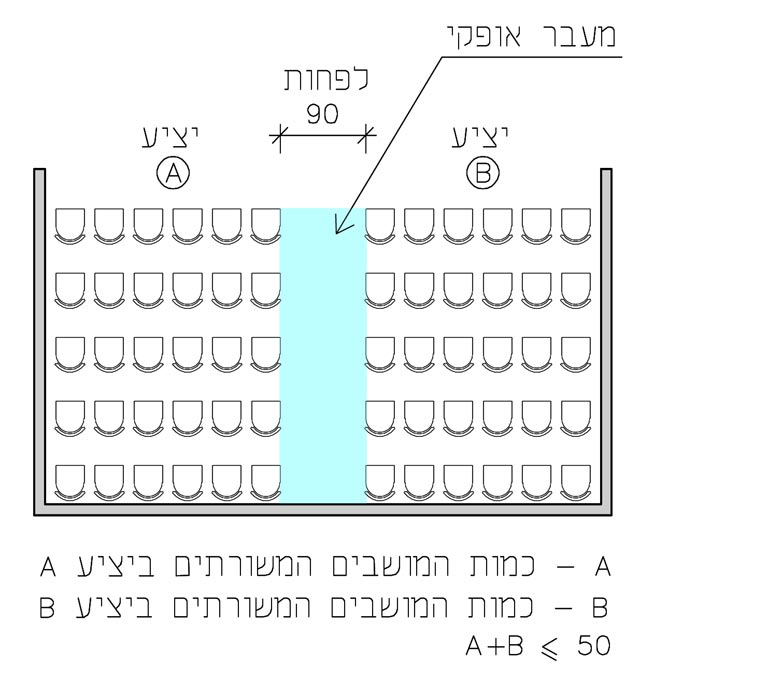

(5)מעבר אופקי או משופע המשרת עד 50 אנשים (כמתואר בתרשימים 3.9.20.3 י׳ ו־3.9.20.3 י״א) – 90 סנטימטרים;

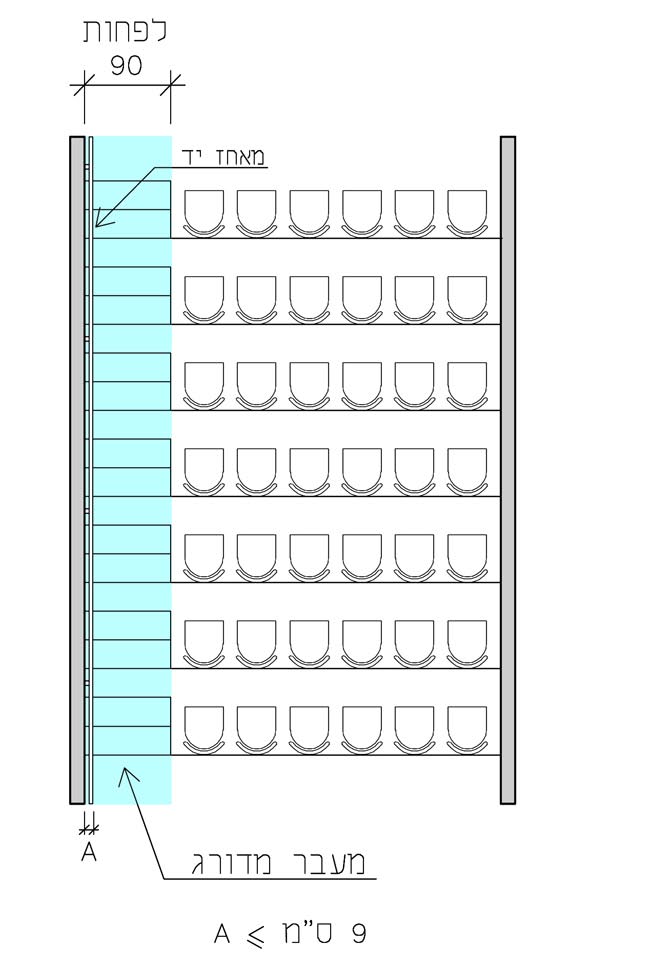

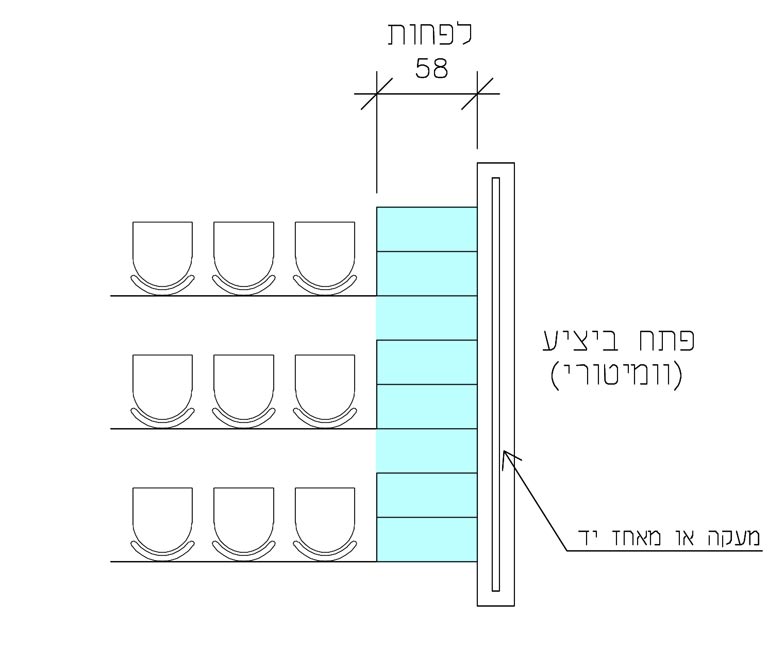

(6)מעבר מדורג המשרת שורות מושבים בצד אחד בלבד (כמתואר בתרשים 3.9.20.3 י״ב) – 90 סנטימטרים;
(7)מרחק שבין מאחז היד או המעקה לבין קצה המדרגה, כאשר המעבר אינו משרת יותר מ־5 שורות בצד אחד – 58 ס״מ (כמתואר בתרשים 3.9.20.3 י״ג); הגבלת מרווח זו חלה גם על כל צדדיו של הפתח ביציע (הוומיטוריום) כאשר מתאפשרת כניסה לשורת המושבים סמוך לפתח (כמתואר בתרשים 3.9.20.3 י״ד, 3.9.20.3 ט״ו ו־3.9.20.3 ט״ז);

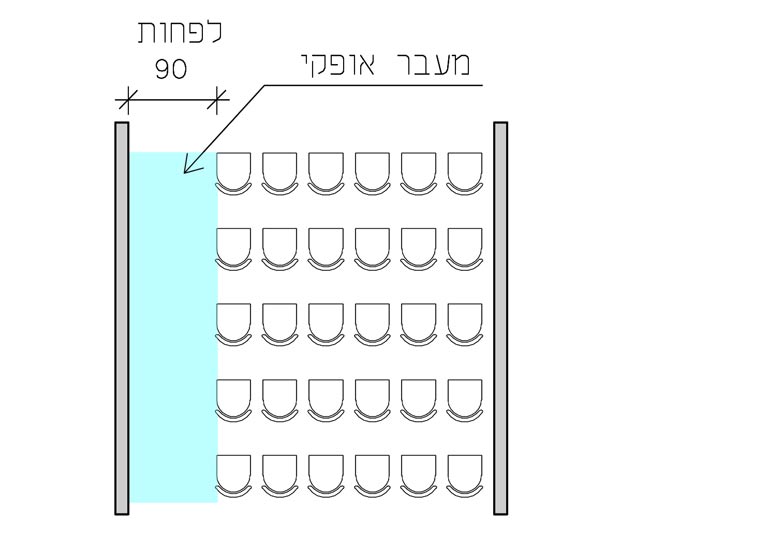

(8)מעבר אופקי או משופע המשרת שורות מושבים בצד אחד בלבד (כמתואר בתרשימים 3.9.20.3 י״ז ו־3.9.20.3 י״ח) – 90 סנטימטרים;
(9)מעבר אופקי בחזית שורת מושבים, הנמדד בין המעקה לבין קצה המושב במצב לא מקופל, (כמתואר בתרשים 3.9.20.3 י״ט) – 50 סנטימטרים;
(10)רוחב מעבר אופקי או משופע המוביל אל מקומות ישיבה לאנשים עם מוגבלות יהיה לפי דרישות פרק ב׳.

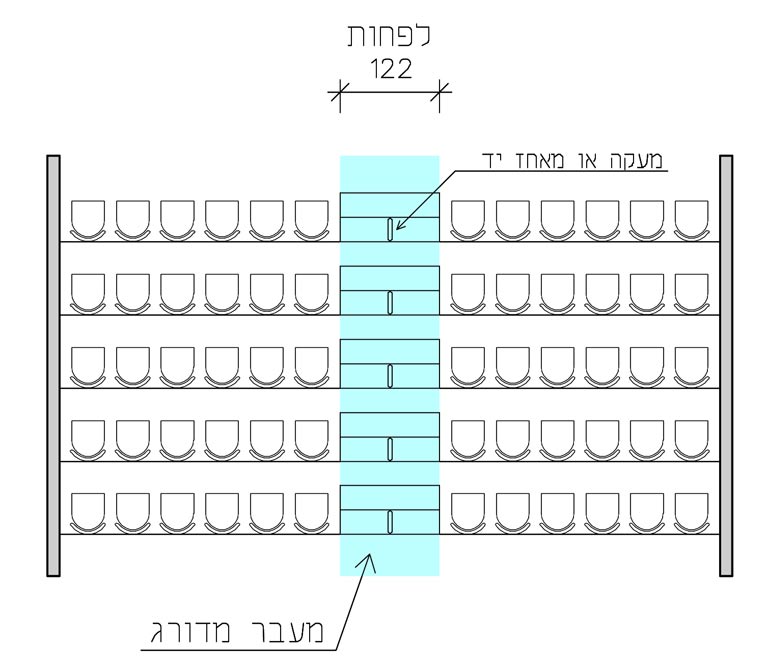

תרשים 3.9.20.3 א׳
תרשים 3.9.20.3 ב׳

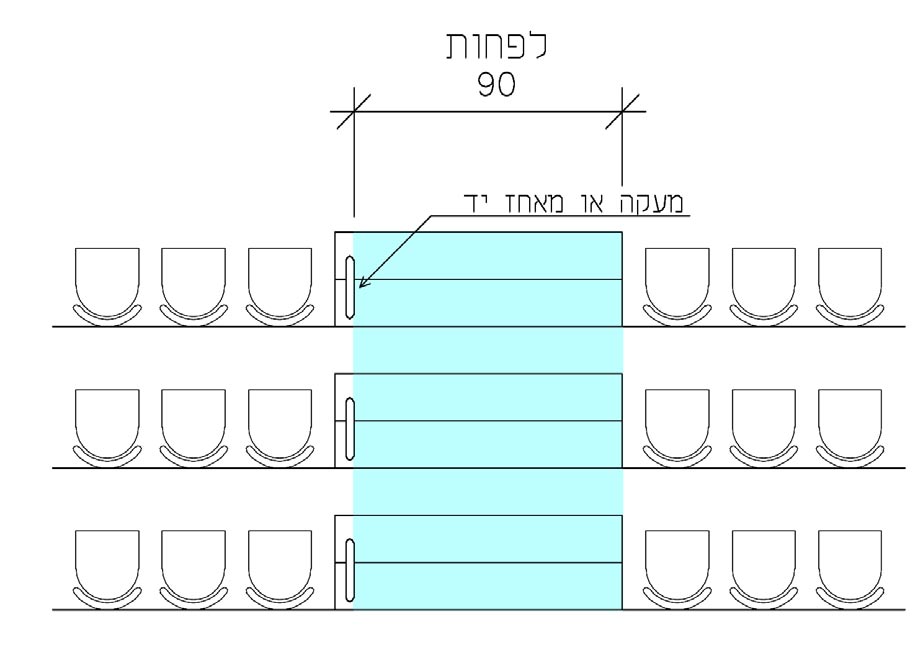

תרשים 3.9.20.3 ג׳

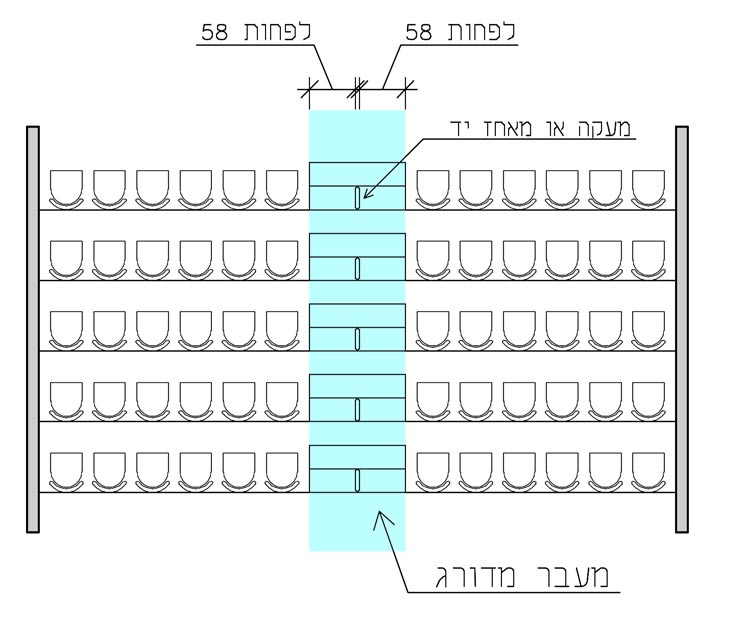

תרשים 3.9.20.3 ד׳

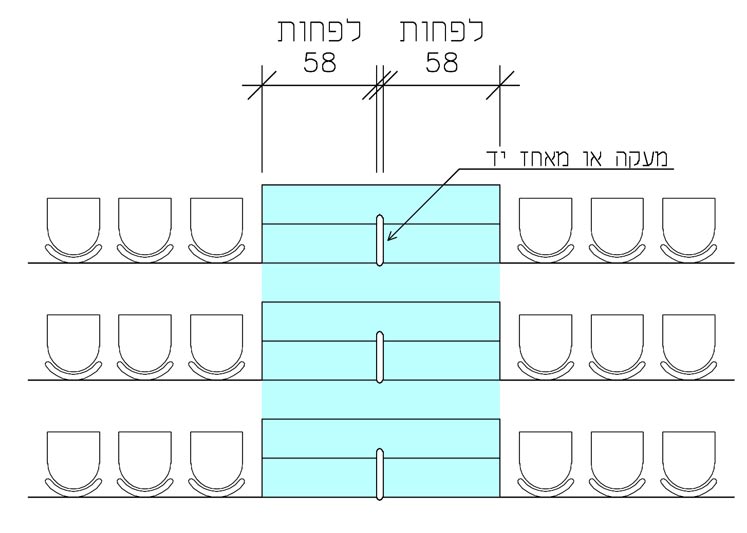

תרשים 3.9.20.3 ה׳

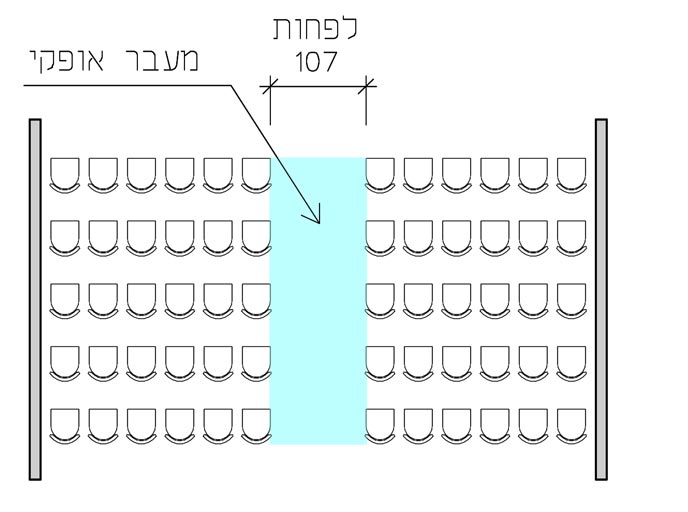

תרשים 3.9.20.3 ו׳

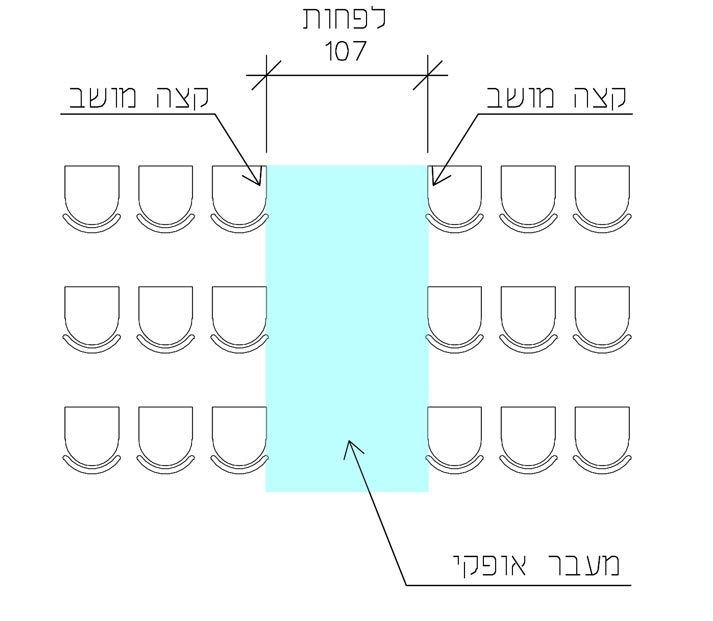

תרשים 3.9.20.3 ז׳

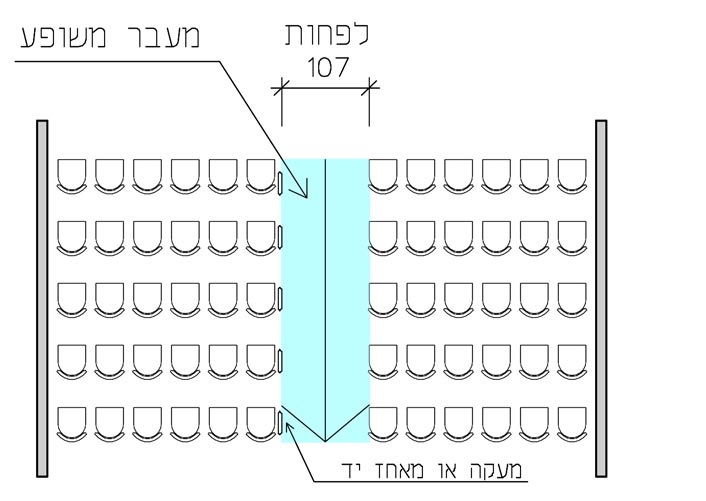

תרשים 3.9.20.3 ח׳
תרשים 3.9.20.3 ט׳
תרשים 3.9.20.3 י׳
תרשים 3.9.20.3 י״א
תרשים 3.9.20.3 י״ב

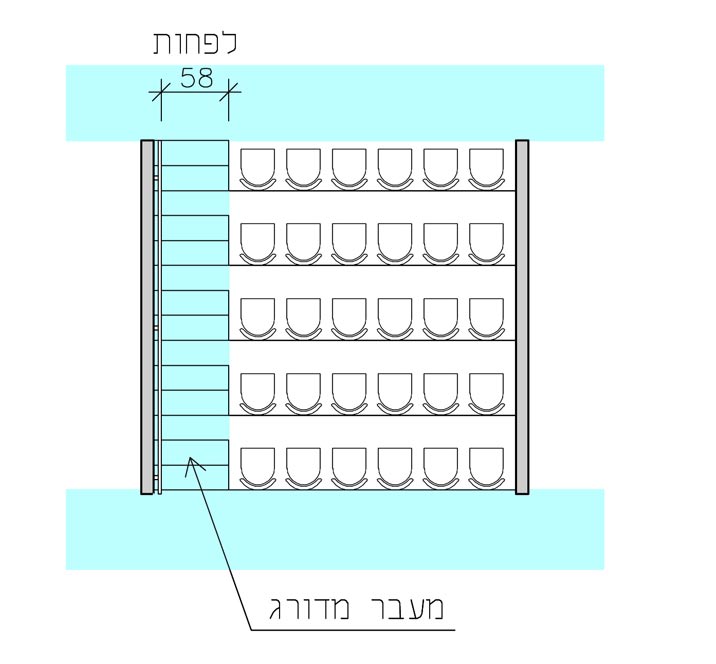

תרשים 3.9.20.3 י״ג
תרשים 3.9.20.3 י״ד

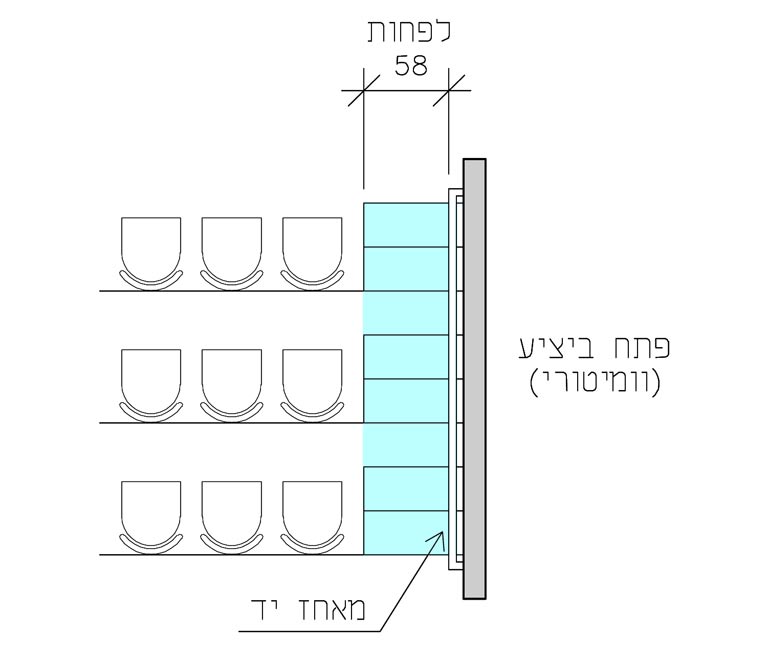

תרשים 3.9.20.3 ט״ו
תרשים 3.9.20.3 ט״ז
תרשים 3.9.20.3 י״ז

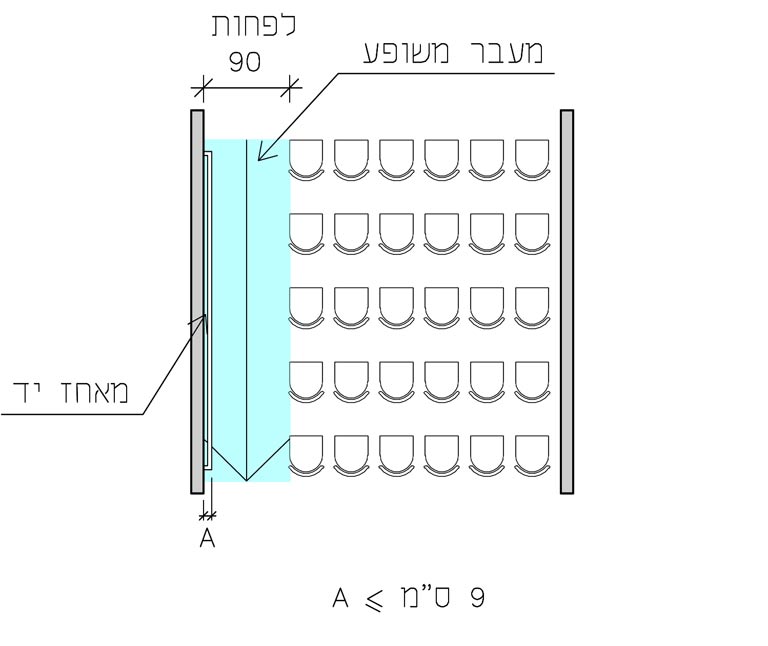

תרשים 3.9.20.3 י״ח

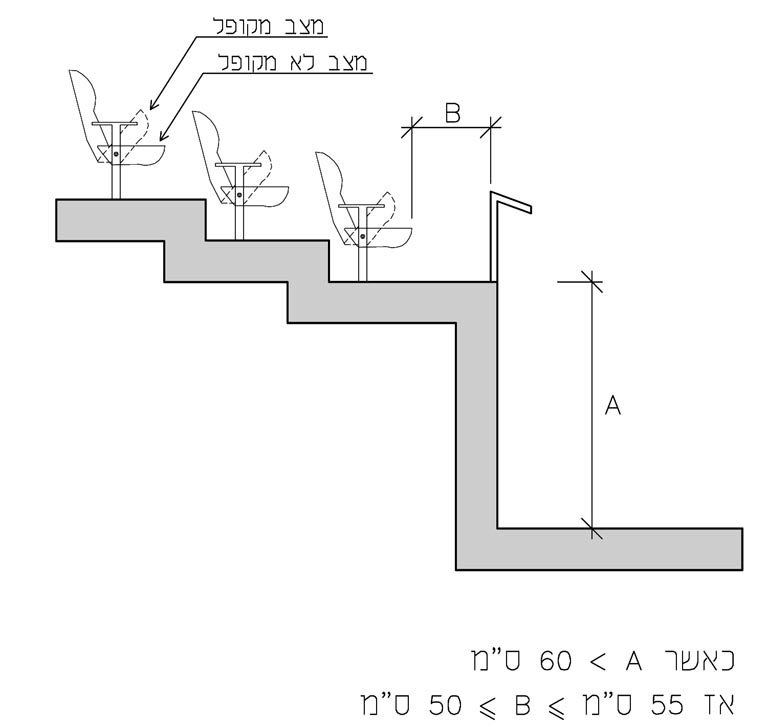

תרשים 3.9.20.3 י״ט
3.9.20.4אופן מדידת רוחב של מעבר המשרת שורות מושבים שאינם ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
רוחב של מעבר מדורג, משופע או אופקי יימדד עד לרכיב הקצה כגון: צד מדרגה, קצה מושב כמתואר בתרשימים 3.9.20.3 א׳ עד 3.9.20.3 י״ז; המדידה תהיה אופקית מן ההיטל האנכי של הרכיב.
3.9.20.5בליטת מאחז ידתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אפשר שמאחז יד יבלוט עד 9 סנטימטרים לתוך תחום הרוחב הנדרש של המעבר המדורג כמתואר בפרט 3.9.20.3.
3.9.20.6שיפוע מעבר לאנשים עם מוגבלויותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)שיפוע מעבר המוביל אל מקומות ישיבה לאנשים עם מוגבלות או אל מקומות ישיבה הניתנים לפירוק לצורך הכלת כיסא גלגלים, יהיה לפי דרישות פרק ב׳.
(ב)מעבר ביציע הקהל ששיפועו אינו עולה על 12.5% ייבנה ככבש; מעבר ביציע הקהל ששיפועו עולה על 12.5% ייבנה באמצעות מדרגות.
(ג)על אף האמור בפרט משנה (ב), במערכת מושבים מתקפלים או משוחלים (טלסקופיים), אפשר שהמעבר יהיה בנוי ממדרגות לכל שיפוע של היציע.
3.9.20.7מספר המדרגות במעבר מדורגתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הדרישה בפרט 3.2.2.6 למספר מדרגות במהלך אחד לא תחול לגבי מעבר מדורג ביציע הקהל.
3.9.20.8השלח של מדרגה במעבר מדורגתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בשלח מדרגה במעבר מדורג יתקיימו דרישות אלה:
(1)ההפרש בין עומק השלח של מדרגה לעומק השלח של מדרגה סמוכה יהיה אחיד; לענין פרט זה, ”אחיד“ – הפרש שאינו עולה על 0.5 סנטימטר גם לאחר הביצוע;
(2)עומק השלח לא יקטן מ־28 סנטימטרים.
3.9.20.9שילוט וסימון המדרגה במעבר מדורגתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בכל מדרגה, קצה השלח הקרוב לאף המדרגה יסומן ברצועה בצבע בולט לעין וברור; הרצועה תהיה קלה לזיהוי הן במצב של עלייה והן במצב של ירידה; רוחב הרצועה לא יהיה קטן מ־2.5 סנטימטרים ולא יהיה גדול מ־5 סנטימטרים.
3.9.20.10רום מדרגה במעבר מדורגתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
ברום המדרגה במעבר מדורג יתקיימו תנאים אלה:
(1)רום המדרגה לא יפחת מ־10 סנטימטרים; ואולם רום המדרגה במעבר מדורג במערכת מדרגות מתקפלות או משוחלות (טלסקופיות) לא יפחת מ־9 ס״מ ולא יעלה על 28 סנטימטרים;
(2)רום המדרגה לא יעלה על 20 סנטימטרים; ואולם מקום שבו שיפוע יציע הקהל הסמוך למעבר המדורג מחייב זווית גדולה מ־8/11 בשל אילוצי ראיה, אפשר שגובה רום המדרגה יהיה גדול מ־20 סנטימטרים אך לא יעלה על 23 סנטימטרים;
(3)רום המדרגות יהיה אחיד; לענין פרט זה, ”אחיד“ – הפרש אשר אינו עולה על 0.5 סנטימטר גם לאחר הביצוע;
(4)על אף האמור בפסקה (3), במהלך מדרגות אחד, אפשר שגובה רום המדרגה לא יהיה אחיד עקב אילוצי ראיה של אזור הישיבה הסמוך לו; במצב זה אפשר שהפרשי הגבהים בין מדרגות סמוכות יהיה גדול מ־0.5 סנטימטר וזאת בתנאים אלה:
(א)רום המדרגה לא יפחת מ־10 סנטימטרים;
(ב)רום המדרגה במעבר מדורג במערכת מדרגות מתקפלות או משוחלות (טלסקופיות) לא יפחת מ־9 ס״מ ולא יעלה על 28 סנטימטרים;
(5)פרט 3.2.2.5 לא יחול לגבי מדרגות במעבר מדורג.
סימן כ״א: מאחז יד במעבר מדורג או משופע המשרת שורות מושבים שאינם ליד שולחנות (התקהלות)
3.9.21.1מאחז יד במעבר מדורג או משופעתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במאחז יד במעבר מדורג או משופע המשרת שורות מושבים שאינם ליד שולחנות, יתקיימו דרישות סימן זה.
(ב)במעקות ובמאחזי יד במקומות אחרים ביציע הקהל יתקיימו דרישות סימן כ״ח.

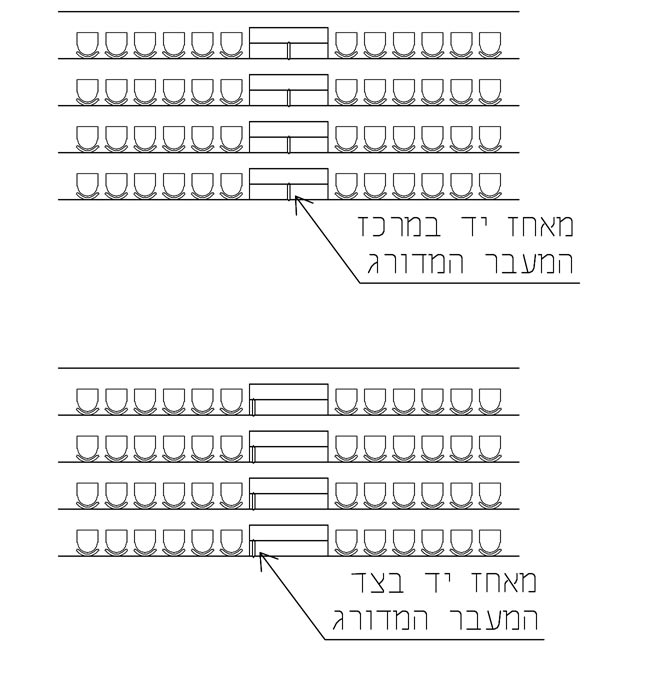

(ג)במעבר ששיפועו גדול מ־5% או במעבר מדורג יותקן מאחז יד בצד המעבר או לאורך מרכזו (כמתואר בתרשים 3.9.21.1 א׳).
תרשים 3.9.21.1 א׳

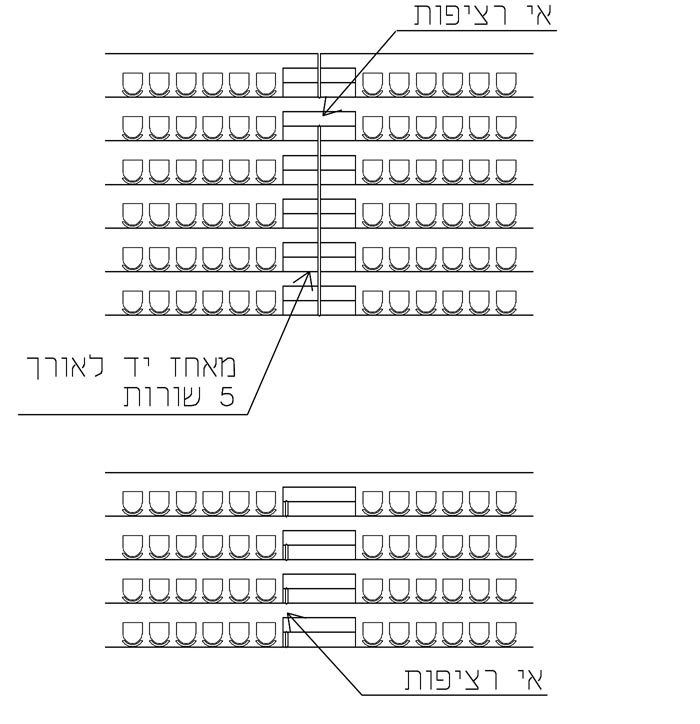

(ד)אם המעבר משרת אזורי ישיבה משני צדדיו, מאחז היד לא יהיה רציף; ההפסקות ברציפות מאחז היד יאפשרו כניסה לאזורי הישיבה וגם מעבר בין צדו האחד של מאחז היד לצדו השני; מאחז היד יהיה רציף לאורך של לא יותר מ־5 שורות מושבים (כמתואר בתרשים 3.9.21.1 ב׳).
תרשים 3.9.21.1 ב׳

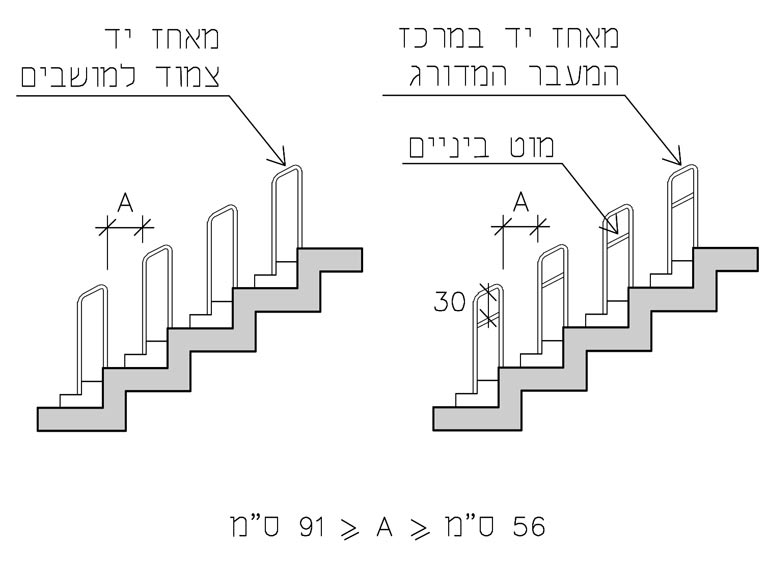

(ה)המרווח בין מאחזי היד, הנוצר עקב הדרישה לאי־רציפות, לא יהיה קטן מ־56 סנטימטרים ולא גדול מ־91 סנטימטרים כשהוא נמדד אופקית; קצה מאחז היד יהיה מעוגל או מקומר (כמתואר בתרשימים 3.9.21.1 ג׳ ו־3.9.21.1 ד׳).

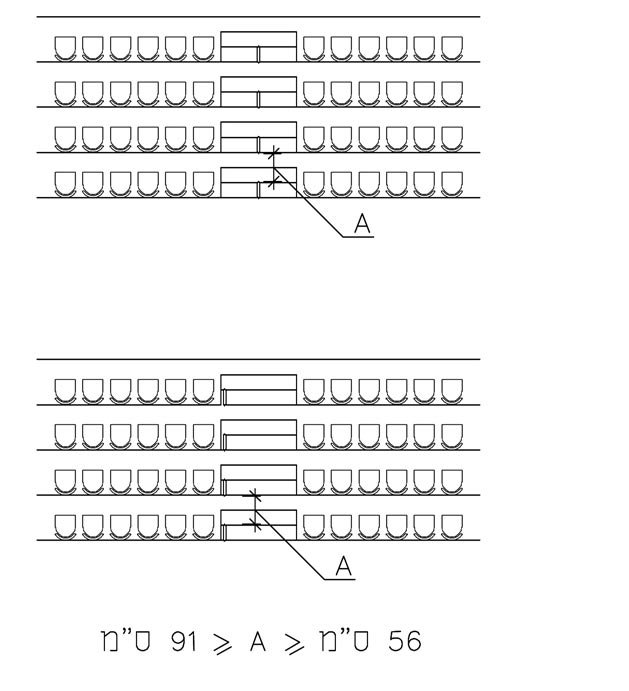

תרשים 3.9.21.1 ג׳
תרשים 3.9.21.1 ד׳
(ו)למאחז יד במרכז מעבר מדורג יוסף מוט ביניים משופע, המקביל למאחז היד, בגובה 30 סנטימטרים מתחת למאחז היד (כמתואר בתרשים 3.9.21.1 ד׳).
(ז)גובה מאחז היד יהיה אחיד בין 90 סנטימטרים ל־105 סנטימטרים, כשהוא נמדד אנכית מקצהו העליון של המאחז עד קצה סף המדרגה או עד קצה רצפת הכבש (כמתואר בתרשים 3.9.21.1 ה׳).

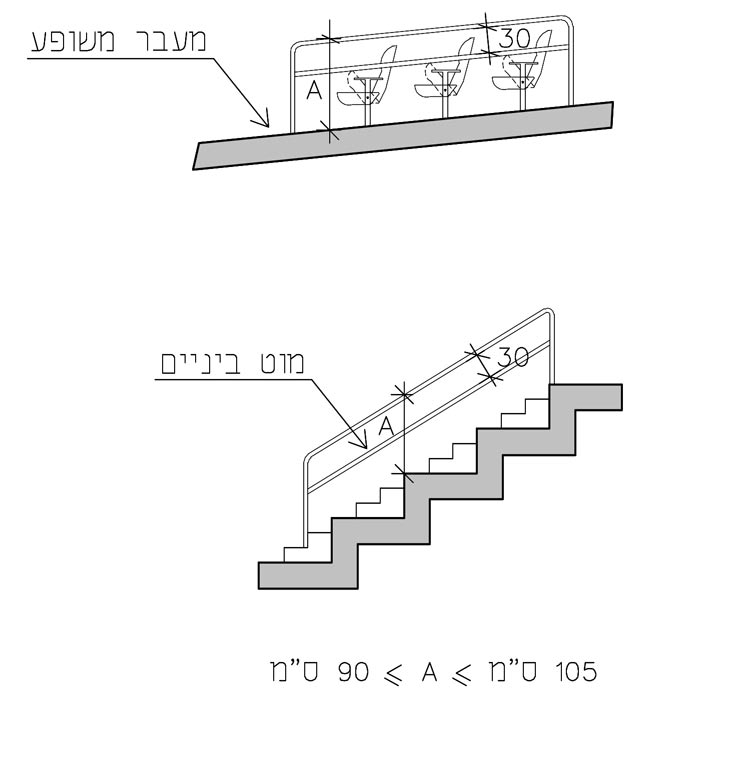

תרשים 3.9.21.1 ה׳
(ח)הדרישה שבפרט משנה (ג) להתקנת מאחז יד לא תחול בתנאים האלה:
(1)מעבר שאינו חלק מדרך מוצא נגישה ששיפועו קטן מ־12.5%, והמשרת אזורי ישיבה משני צדדיו;
(2)מקום שבו נבנה מעקה הכולל מאחז יד.

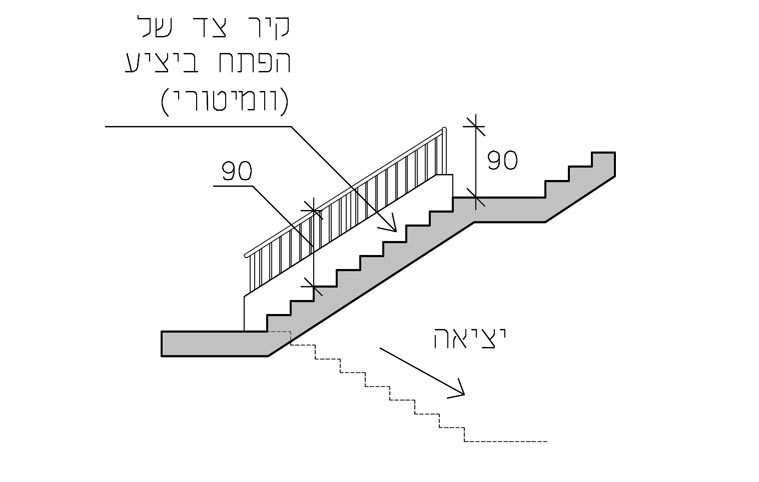

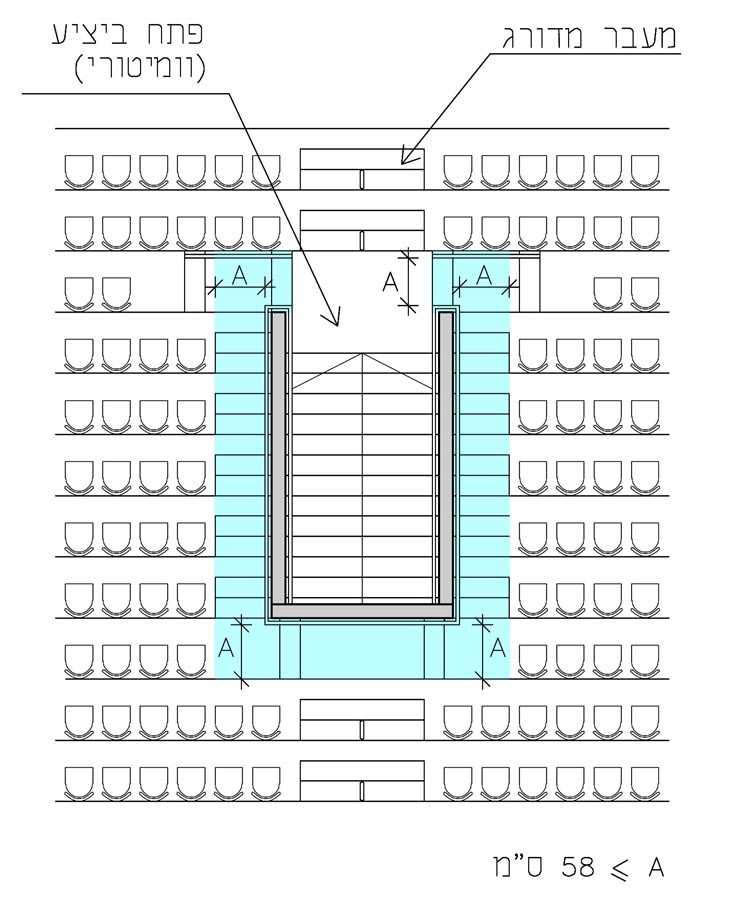

(ט)גובה המעקה בצד הפתח ביציע (הוומיטוריום) לא יפחת מ־90 ס״מ, כשהוא נמדד אנכית מקצהו העליון של המעקה עד קצה סף המדרגה או עד קצה רצפת הכבש; הותקן מעקה שחלקו העליון יכול לשמש בית אחיזה, יראו את בית האחיזה של המעקה כמתאים לדרישות התקנת בית אחיזה.
תרשים 3.9.21.1 ו׳
סימן כ״ב: גישה למעבר ליד שולחנות (התקהלות)
3.9.22.1רוחב גישה למעבר המשרת ישיבה ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)רוחב הגישה למעבר המשרת ישיבה ליד שולחנות לא יפחת מ־30 סנטימטרים, ויורחב בהתאם לאורכו כנדרש בפרט משנה (ב) (כמתואר בתרשים 3.9.22.1 א׳).

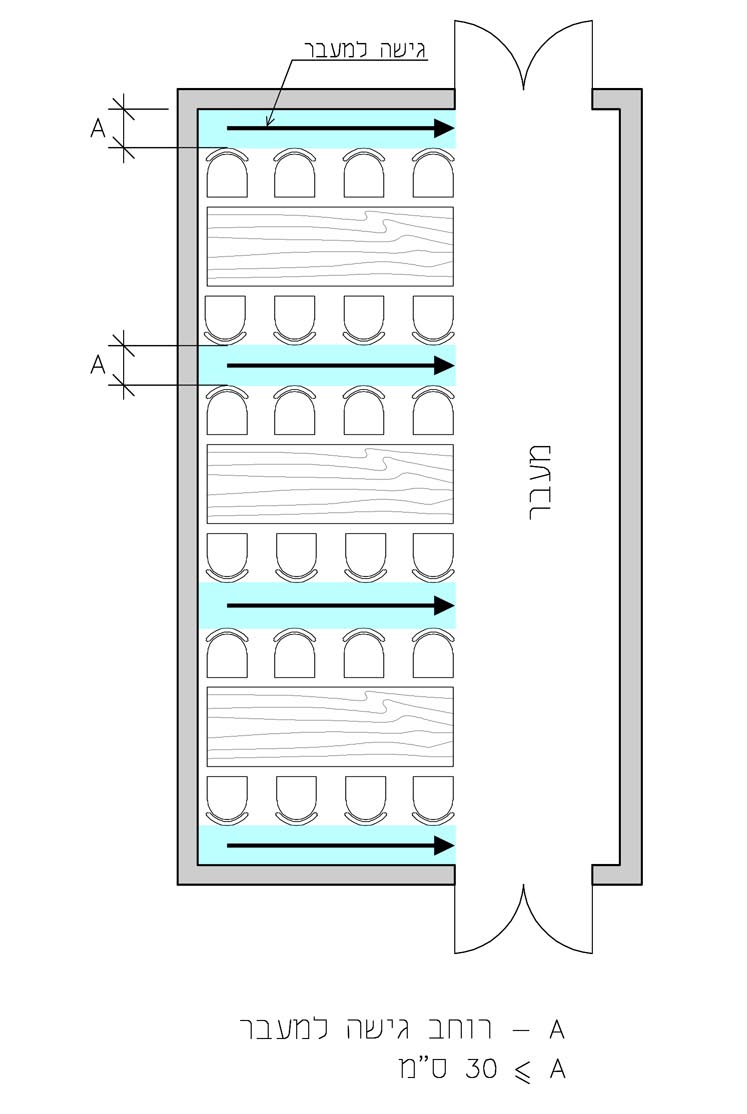

תרשים 3.9.22.1 א׳
(ב)הרוחב המינימלי הנדרש של גישה למעבר המשרת ישיבה ליד שולחנות יורחב, מעבר ל־30 הסנטימטרים הנדרשים בפרט משנה (א), ב־1.3 סנטימטר בעבור כל 30 סנטימטרים נוספים של אורך הגישה למעבר או חלק מהם, הנמדדים מעבר ל־3.6 מטרים הראשונים; לעניין פרט משנה זה, מדידת אורך הגישה למעבר תהיה מן המעבר עד מרכז הכיסא המרוחק ביותר מן המעבר (כמתואר בתרשים 3.9.22.1 ב׳).

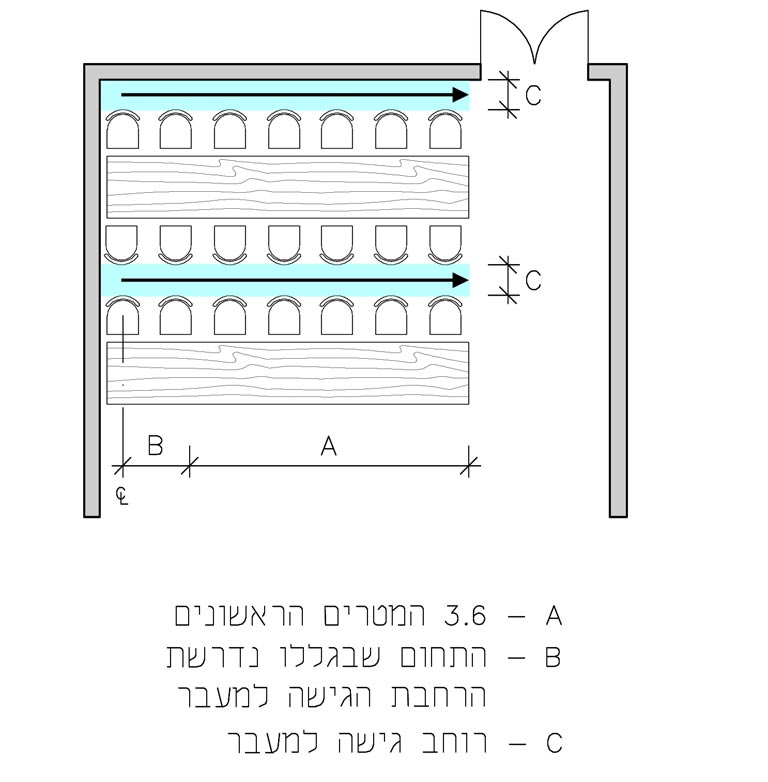

תרשים 3.9.22.1 ב׳
(ג)הדרישה בפרט משנה (א) לא תחול לגבי גישה למעבר או על חלק ממנו, המשרתת עד 4 אנשים ואשר אורכה אינו עולה על 1.80 מטרים.

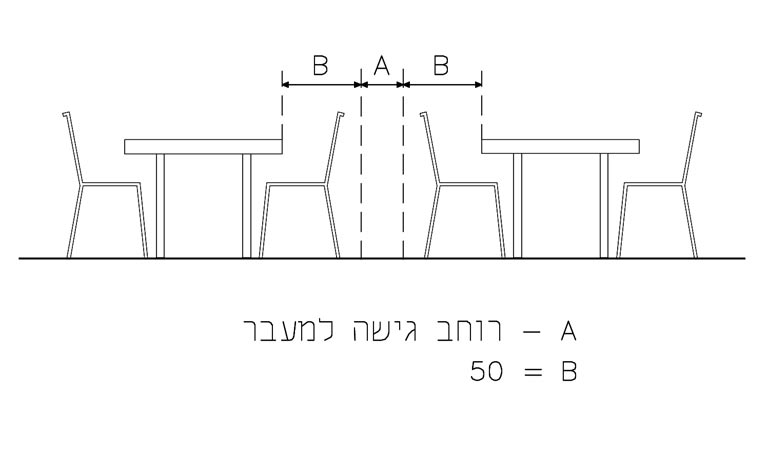

3.9.22.2אופן מדידת רוחב גישה למעבר במושבים שאינם מקובעיםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מקום שבו מושבים שאינם מקובעים, נמצאים בין שולחן לבין הגישה למעבר, או בין שולחן למעבר, מדידת רוחב הגישה למעבר הדרוש כתוצאה מחישובי תפוסה, תתבצע מנקודה המרוחקת 50 סנטימטרים מן השולחן; מרחק זה נמדד בניצב למישור שפת השולחן (כמתואר בתרשים 3.9.22.2).
תרשים 3.9.22.2
3.9.22.3אורכה של גישה למעברתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אורך גישה למעבר לא יעלה על 11 מטרים מכל מושב עד למעבר או לדלת יציאה.
3.9.22.4גישה למעבר ליד שולחנות באירועתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
גישה למעבר המשרת ישיבה ליד שולחנות הכוללות צפיה במופע תהיה לפי הוראות סימן זה.
3.9.22.5מעבר משופע או מדורגתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במעברים משופעים או מדורגים בין השולחנות, יתקיימו דרישות סימן כ׳.
סימן כ״ג: מעבר ליד שולחנות (התקהלות)
3.9.23.1רוחב מעבר המשרת ישיבה ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)רוחב המעבר המשרת ישיבה ליד שולחנות לתפוסה של עד 50 אנשים, לא יפחת מ־90 סנטימטרים.
(ב)רוחב המעבר המשרת ישיבה ליד שולחנות לתפוסה הגדולה מ־50 אנשים, לא יפחת מ־110 סנטימטרים.
3.9.23.2רוחב מעברתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות

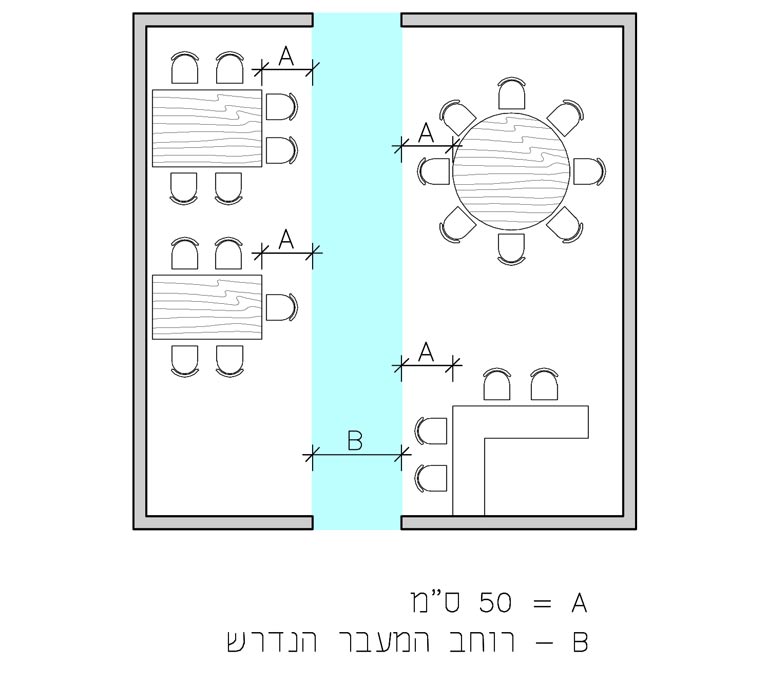

אם נמצאים מושבים שאינם מקובעים, בין השולחן לבין המעבר, מדידת רוחב המעבר הנדרש על פי חישובי תפוסה, תיערך מנקודה המרוחקת 50 סנטימטרים מן השולחן, כשמרחק זה נמדד בניצב למישור שפת השולחן (כמתואר בתרשים 3.9.23.2); לעניין פרט זה, ישיבה ליד בר או ליד ריהוט קבוע אחר, מהווה ישיבה ליד שולחנות.
תרשים 3.9.23.2
3.9.23.3אישור תכניותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
המהנדס רשאי לדרוש מעורך הבקשה הגשת תכניות המפרטות את מיקום הריהוט והציוד, לשם קבלת אישור לעמידה בדרישות סימן זה.
3.9.23.4מעבר מדורג או משופע המשרת ישיבה ליד שולחנותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במעברים הכוללים מדרגות או כבשים, המשרתים שולחנות לאכילה או לשתיה, והמיועדים לצפיה בהצגה, יתקיימו דרישות סימן כ׳.
סימן כ״ד: מרחקי הליכה (התקהלות)
3.9.24.1מרחקי הליכהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
מרחקי הליכה, פרוזדור בלא מוצא ומהלך משותף יהיו לפי דרישות סימן ט״ו לפרק ב׳ זולת אם נאמר אחרת בפרק זה [צ״ל: בסימן זה].
3.9.24.2מהלך משותףתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)אורכו של מהלך משותף בחדר או באולם שאינו משמש כמהתמ״ע לא יעלה על –
(1)בעבור שטח משורת שתפוסתו קטנה מ־50 איש – 23 מטרים (כמתואר בתרשים 3.9.24.2);
(2)בעבור שטח משורת שתפוסתו 50 איש או יותר – 6 מטרים.

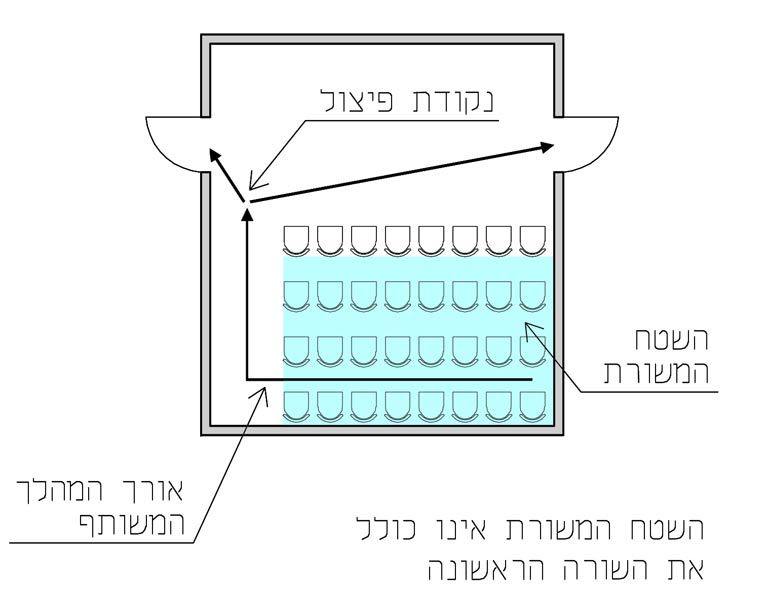

תרשים 3.9.24.2
(ב)במהלך משותף במהתמ״ע יתקיימו דרישות סימן ל״ז.
סימן כ״ה: תאורת דרכי מוצא (התקהלות)
3.9.25.1תאורת דרכי המוצאתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בתאורת דרכי מוצא יתקיימו דרישות סימן ט״ז לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
3.9.25.2תאורת אפלהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במקום להתקהלות תותקן תאורת אפלה שתאיר את המעבר שבין גושי המושבים לכל אורכו, עד דלת היציאה מחלל המושבים; תאורת האפלה תאפשר לצאת בביטחון משורת המושבים או להגיע אליה בשעות אפלה; התאורה תוזן מרשת החשמל הרגילה, ועוצמתה לא תקטן מ־1 לוקס, נמדדת על פני משטח הרצפה, במקום החשוך ביותר.
(ב)מעגלי הגופים של תאורת האפלה יהיו נפרדים ממעגלי התאורה הרגילים; כל מעגל לא יכלול יותר מ־25 גופי תאורה.
סימן כ״ו: תאורת חירום (התקהלות)
3.9.26.1תאורת חירוםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בתאורת חירום יתקיימו דרישות סימן י״ז לפרק ב׳.
סימן כ״ז: שילוט וסימון דרכי מוצא (התקהלות)
3.9.27.1שילוט דרכי מוצאתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)בשילוט ובסימון דרכי מוצא יתקיימו דרישות סימן י״ז לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
(ב)אין צורך לשלט את דרך המוצא הנמצאת בצדי הפתח ליציע (Vomitory) מכיוון המושבים הסמוכים לפתח ביציע, בתנאי ששלטי היציאה למעבר הביניים הראשי (Concourse) ייצפו מן הפתח ביציע.
3.9.27.2מיקום שלטי ”אין מוצא“תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
שלטים מוארים בנוסח ”אין מוצא“ יותקנו במקומות אלה:
(א)בכניסה לפרוזדורים בלא מוצא;
(ב)באגפים שאינם מיועדים ליציאה;
(ג)בירידות למפלסים תת־קרקעיים.
סימן כ״ח: מעקות ביציע הקהל והבמה (התקהלות)
3.9.28.1מעקות ומאחזי ידתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במעקות ובמאחזי יד ביציע הקהל, במשטח מוגבה, בבמה ובבמה משולבת יתקיימו דרישות פרט 3.2.2.14 זולת אם נאמר אחרת בסימן זה.
(ב)במעקה ובמאחז יד במעבר מדורג או משופע יתקיימו דרישות סימן כ״א.

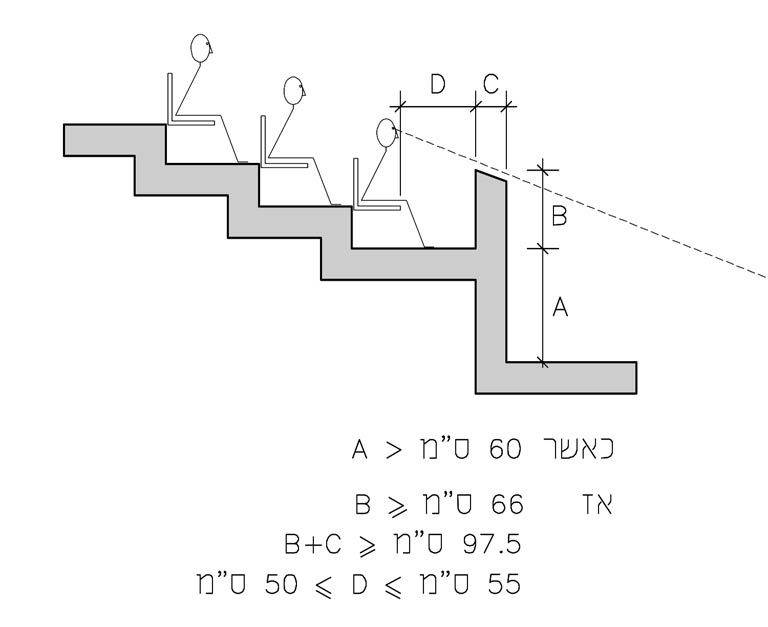

3.9.28.2גובה המעקה בהתייחסות לקו ראיהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)ביציע הקהל או בטריבונה, במקום שבו מפלס הרצפה גבוה ביותר מ־60 סנטימטרים מעל מפלס הרצפה או הקרקע הסמוכים, ומערכת המעקה או מאחז היד לפי הדרישות בפרק זה חוסמת את קו הראיה של הצופים בשורה הסמוכה בגלל גובהה, אפשר להתקין מעקה או מאחז יד מול שורת המושבים בגובה שלא יפחת מ־66 ס״מ (כמתואר בתרשים 3.9.28.2); דרישות אלה יחולו גם לגבי גלריות, מרפסות, גישה למעבר בסמוך לפתח ביציע (וומיטוריום) והאזור השקוע של התזמורת (כמתואר בתרשים 3.9.28.2).
(ב)במערכת המעקה ובמאחז היד יתקיימו דרישות ת״י 1142.
תרשים 3.9.28.2

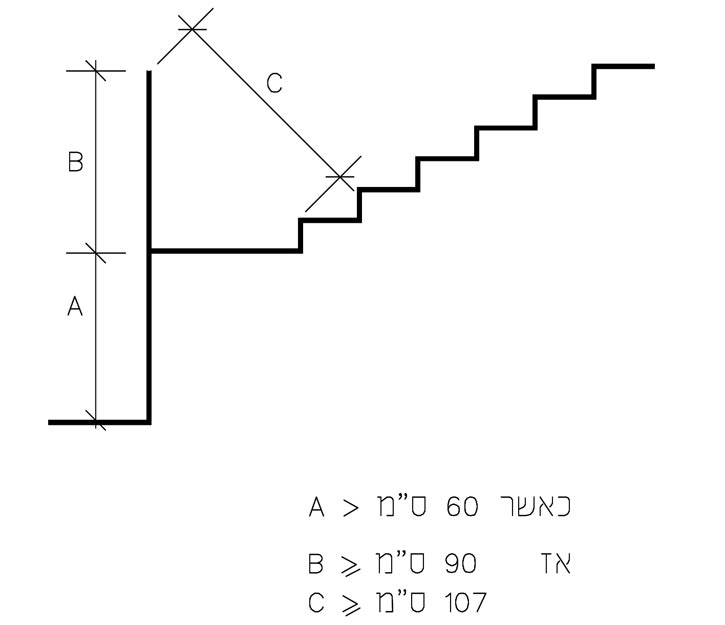

3.9.28.3קצה תחתון של מעבר מדורג או משופעתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)לכל רוחב הקצה התחתון מול המעבר המדורג יותקן מעקה או מאחז יד שמתקיימות בו דרישות המפורטות בפרט 3.2.2.14 ובפרט זה, וזאת אם קצה המעבר גבוה ביותר מ־60 סנטימטרים מעל מפלס הרצפה או הקרקע הסמוכה (כמתואר בתרשימים 3.9.28.3 א׳ ו־3.9.28.3 ב׳).
(ב)גובה המעקה או מאחז היד לא יפחת מ־90 סנטימטרים, המרחק הנמדד בין קצה המעקה לבין אף המדרגה הקרובה ביותר לא יפחת מ־107 סנטימטרים (כמתואר בתרשימים 3.9.28.3 א׳ ו־3.9.28.3 ב׳).
תרשים 3.9.28.3 א׳

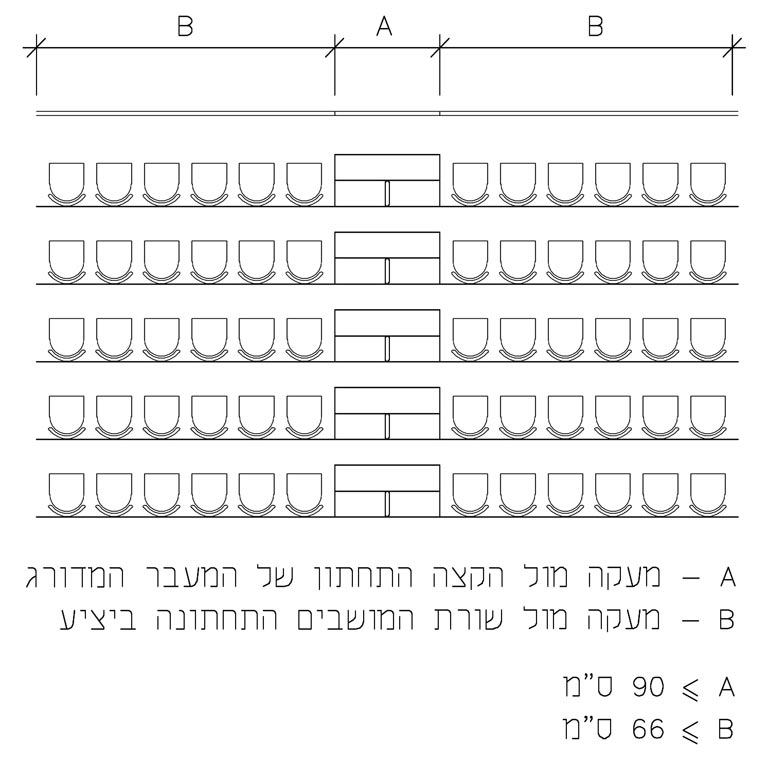

תרשים 3.9.28.3 ב׳

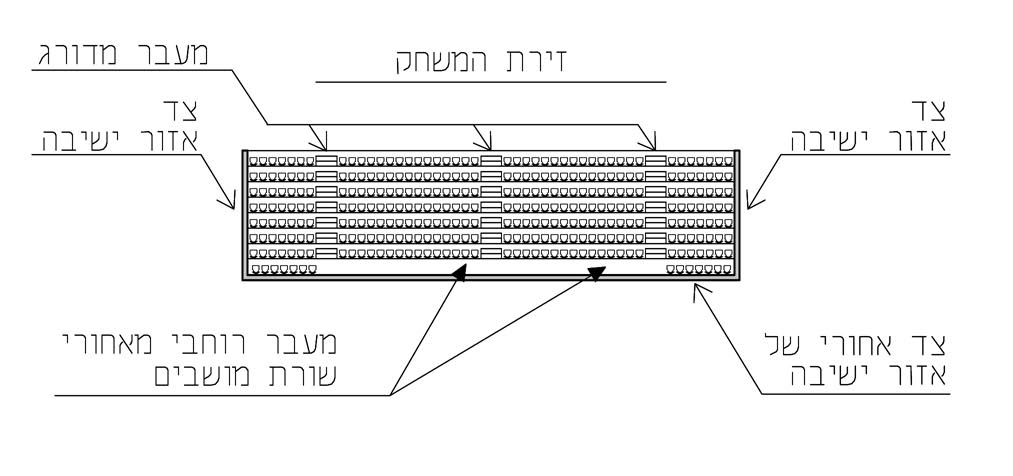

3.9.28.4מעבר רוחבי הסמך לשורות מושביםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במעקה ובמאחז יד המותקנים במעבר רוחבי יתקיימו הדרישות האלה:
(1)במעבר רוחבי הנמצא מאחורי שורת מושבים, לא יפחת גובה המעקה שמאחורי שורת המושבים מ־66 ס״מ מעל מפלס רצפת המעבר; ואולם דרישה זו לא תחול אם משענות הכיסאות של השורה הסמוכה גבוהים ביותר מ־66 ס״מ מעל המפלס של רצפת המעבר (כמתואר בתרשים 3.9.28.4 א׳);

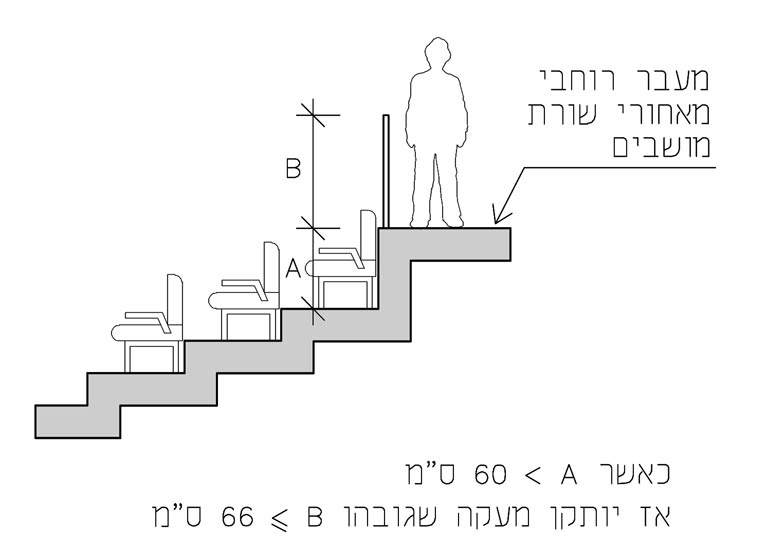

תרשים 3.9.28.4 א׳
(2)היה מפלס הרצפה של המעבר הרוחבי מאחורי שורת המושבים גבוה ביותר מ־60 סנטימטרים מעל מפלס הרצפה הסמוכה אליה, יתקיימו במעקה דרישות 3.2.2.14 (כמתואר בתרשימים 3.9.28.4 ב׳ ו־3.9.28.4 ג׳).
תרשים 3.9.28.4 ב׳

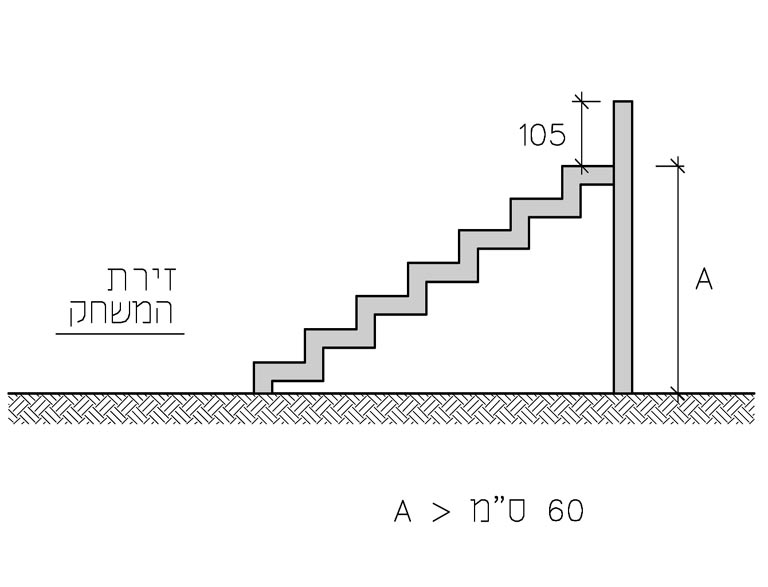

תרשים 3.9.28.4 ג׳
3.9.28.5מעקה בצדי אזורי ישיבהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
היה הפרש הגבהים בין רצפת המעבר או הגישה למעבר לבין הרצפה הסמוכה אליה, גדול מ־60 סנטימטרים, יותקן בצדי אזור הישיבה, מעקה בגובה מינימלי של 105 סנטימטרים מעל רצפת המעבר או הגישה למעבר.

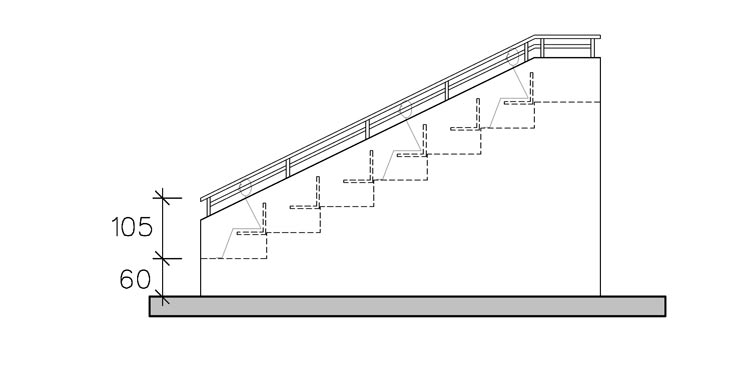

תרשים 3.9.28.5 א׳

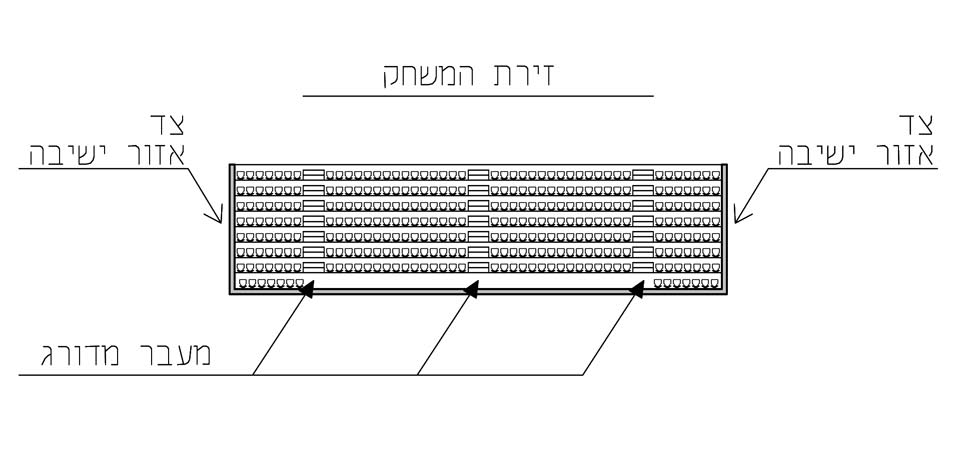

תרשים 3.9.28.5 ב׳
3.9.28.6מקומות שבהם לא נדרש להתקין מעקיםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אין צורך בהתקנת מעקים קבועים במקומות אלה:
(1)משטח מוגבה, במה או במה משולבת המשמשים להצגה או לתצוגה, ופונים לכיוון הקהל; במקום שבו מפלס המשטח המוגבה, הבמה או הבמה המשולבת גבוה ביותר מ־120 סנטימטרים ממפלס הרצפה או הקרקע הסמוכה אליה, יותקן מעקה הניתן לפירוק בזמן ההופעה;
(2)מסביב לפתחים אנכיים הנמצאים בשטח המשמש להופעה או להצגה; כאשר שטח זה אינו משמש להופעה או להצגה, ייסגר הפתח או לחלופין יותקן מסביבו מעקה הניתן לפירוק.
סימן כ״ט: חוץ הבניין ומרחק מבניין או אתר סמוך (התקהלות)
3.9.29.1חוץ הבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)בחוץ הבניין יתקיימו דרישות סימן י״ט לפרק ב׳ זולת אם נאמר אחרת בסימן זה.
(ב)מקום ההתקהלות ימוקם באופן שגישת הציבור אליו וממנו תהיה נפרדת מדרכי הגישה והיציאה של רכב ביטחון.
3.9.29.2מרחק מבניין או מאתר סמוךתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
היתר למקום ההתקהלות יינתן רק לבניין, חלק מבניין או חוץ הבניין, הנמצא במרחק העולה על 30 מטרים ממקום המשמש להחסנה או לייצור של חומרים רעילים, מתלקחים, רדיואקטיביים או חומרים מסוכנים דומים, למעט צובר גז שהוטמן בהתאם לתקן הישראלי ת״י 158: מיתקנים לגזים פחמימניים מעובים, המסופקים בתוך מכלים מיטלטלים, ולמעט מכלי דלק שהותקנו בהתאם לתקנות רישוי עסקים (אחסנת נפט), התשל״ז–1976.
סימן ל׳: דרך גישה ורחבת היערכות לרכב ביטחון (התקהלות)
3.9.30.1כניסות חירום ודרך מעבר לרכב ביטחוןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)בדרך גישה וברחבת היערכות יתקיימו דרישות סימן כ׳ בפרק ב׳ זולת אם נאמר אחרת בסימן זה.
(ב)לגבי מיתקן ספורט יחולו גם הוראות אלה:
(1)במיתקן ספורט תותקן כניסת חירום;
(2)מגבול הנכס, מצד אחד לפחות, תותקן דרך מעבר לרכב ביטחון המובילה לכניסת החירום במיתקן הספורט;
(3)למיתקן ספורט המיועד ליותר מ־3,000 צופים יהיו שתי כניסות חירום;
(4)במגרש ספורט תוביל דרך המעבר לרכב ביטחון מחוץ הבניין עד לזירת המשחקים;
(5)במגרש ספורט המיועד לכדורגל תוביל דרך המעבר לתוך זירת המשחקים;
(6)במגרש ספורט הגובה והרוחב של כניסת חירום לא יהיו קטנים מ־4.20 מטרים;
(7)באולם ספורט תוביל דרך המעבר עד לפתח הבניין שבו נמצא האולם.
סימן ל״א: הפרדות ועמידות אש (התקהלות)
3.9.31.1הפרדות ועמידות אשתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הפרדות ועמידות אש יהיו לפי דרישות פרק ג׳ זולת אם נאמר אחרת בסימן זה.
3.9.31.2הפרדת מקום להתקהלות המשמש כחלק מבנייןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מקום שבו חלק מבניין המשמש להתקהלות, המיועד לכלול יותר מ־300 אנשים נמצא בבניין המשמש גם לייעוד אחר, יופרד החלק המשמש להתקהלות משאר חלקי הבניין על ידי קירות ותקרות בעלי עמידות אש של שעתיים לפחות.
(ב)על מקום התקהלות המיועד לשמש תאטרון, ואולם קונצרטים, קולנוע וכדומה, יחולו גם דרישות סימן ל״ח.
3.9.31.3פירים אנכייםתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בפירים אנכיים ובמנהרות שירות ייתקיימו דרישות פרט 3.3.1.6.
3.9.31.4צנרת חודרת קירותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
באגפי אש במקומות להתקהלות, שבהם הקירות או התקרות בנויים אלמנטים עמידי אש, תתאפשר העברת צנרת דרכם בתנאי שהמעברים נאטמו היטב מפני חדירת עשן; האטימה תיעשה מחומרים לא דליקים; צנרת המיועדת להעברת חום תבודד בחומרי בידוד לא דליקים; תעלות של מיזוג אוויר החודרות דרך האלמנטים האמורים, יצוידו במדפי אש אוטומטיים.
3.9.31.5הפרדת במה או במה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הפרדות ועמידות אש של במה ובמה משולבת יהיו גם לפי דרישות סימן ל״ח.
3.9.31.6הפרדת חדר הקרנהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הפרדות ועמידות אש של חדר הקרנה יהיו גם לפי דרישות סימן ל״ט.
3.9.31.7הפרדת יציע קהל או טריבונהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הפרדות ועמידות אש של יציע הקהל וטריבונה יהיו גם לפי דרישות סימן מ׳.
3.9.31.8הפרדת מיתקני אוורור ומיזוג אווירתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במקום להתקהלות הנועד ליותר מ־300 צופים יהיו לכל אחד מחלקי הבניין המפורטים להלן מיתקני אוורור ומיזוג אוויר נפרדים:
(1)חלל המושבים;
(2)חלל הבמה;
(3)חדר ההמתנה;
(4)אגף חדרי השחקנים;
(5)שירותים הנדסיים, בתי מלאכה, ומחסני תפאורה.
(ב)על אף האמור בפרט משנה (א), ניתן להתקין מיתקן אוורור ומיזוג אוויר לחלל המושבים ולחלל הבמה במשותף.
סימן ל״ב: מערכות גילוי אש וכיבוי אש (התקהלות)
3.9.32.1תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(בוטל).
3.9.32.2תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(בוטל).
3.9.32.3התקנת מערכת למסירת הודעות (כריזת חירום)תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)(בוטל).
(ב)במקום להתקהלות המחולק לאולמות נפרדים, הפעלת מערכת כריזת חירום תתאפשר באמצעות הפעלת מיקרופון ויחידת הפעלה בכל אחד מהאולמות בנפרד, נוסף על הפעלה מרכזית המופעלת מעמדת הפעלה שתיקבע בקרבת הכניסה הראשית.
(ג)המערכת תצויד בספק כוח עצמי ובמתח נמוך שיאפשר הספקת זרם אוטומטית להפעלתה במקרים של הפסקת הזרם ברשת החשמל הרגילה. תפוקת המצברים תאפשר הפעלת המערכת לפרק זמן שלא יפחת מ־30 דקות.
(ד)במקום שנדרשת בו התקנת גנרטור חירום, תחובר מערכת מסירת ההודעות לרשת החשמל אשר תוזן מגנרטור חירום זה.
3.9.32.4תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(בוטל).
סימן ל״ג: מערכות שליטה בעשן (התקהלות)
3.9.33.1מערכות שליטה בעשןתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במערכות שליטה בעשן יתקיימו דרישות פרק ה׳ זולת אם נאמר אחרת בסימן זה.
(ב)סידורי שליטה בעשן יותקנו גם במקומות הנדרשים לפי פרק זה, לרבות –
(1)חדר או אולם המשמש להתקהלות שתפוסתו גדולה מ־200 אנשים;
(2)אולם מושבים של: בית קולנוע, תאטרון, אולם קונצרטים;
(3)אולם המתנה של: בית קולנוע, תאטרון, אולם קונצרטים;
(4)חדר הקרנה המשמש מעל שני אולמות מושבים.
3.9.33.2מערכות שליטה בעשן של במה ובמה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במערכות שליטה בעשן של במה ובמה משולבת יתקיימו דרישות פרט 3.9.38.6.
3.9.33.3מערכות שליטה בעשן של חדר הקרנהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במערכות שליטה בעשן של חדר הקרנה יתקיימו דרישות סימן ל״ט.
סימן ל״ד: חומרי גמר (התקהלות)
3.9.34.1חומרי גמרתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בחומרי גמר יתקיימו דרישות פרק ו׳.
סימן ל״ה: בניין גבוה ורב־קומות (התקהלות)
3.9.35.1בניין גבוה ורב־קומות תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בבניין גבוה ובבנין רב־קומות יתקיימו דרישות פרק ז׳.
סימן ל״ו: סקר בטיחות (התקהלות)
3.9.36.1סקר בטיחותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)סקר בטיחות יבוצע בעבור השימושים שלהלן:
(1)התקהלות, בתוך או מחוץ לבניין, שתפוסתו גדולה מ־3,000 אנשים;
(2)פסטיבל, בתוך או מחוץ לבניין, שתפוסתו גדולה מ־1,000 אנשים;
(3)אם חלק מבניין או בניין מתוכנן כמהתמ״ע.
(ב)סקר בטיחות בעבור בקשה להיתר בניה ייערך על ידי עורך הבקשה להיתר או עורך הבקשה לעניין בטיחות, ויכיל הערכה בכתב של אמצעי הבטיחות בהתייחסו לתנאים המפורטים בפרט 3.9.36.2, בצירוף מפרט כמפורט בנספח לחלק זה.
3.9.36.2תיאור דרישות סקר בטיחותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
סקר הבטיחות יכיל הערכה למצבים ולמערכות אלה:
(1)תיאור של השימוש העיקרי ואירועים חריגים בבניין;
(2)מערכות הניהול, לרבות מערכות הניהול של הבניין, האירוע; הערכה ליכולת השליטה של מערכות הניהול במקרי חירום;
(3)מקרי חירום הדורשים עזרה רפואית;
(4)מקרי חירום כתוצאה משריפה;
(5)אירועי חומרים מסוכנים בתוך הבניין או לידו;
(6)תנועה אל המושבים ותנועה מן המושבים, לרבות בעיות של צפיפות קהל, חיוץ קהל, פיצול דרכי מוצא, דרכי מוצא חלופיות ורוחב מעברים;
(7)רמת הכוונה וההתמצאות בדרכי מוצא;
(8)מערכות שלד המבנה – קבועות וניידות;
(9)מערכות הבניין לרבות מערכת כריזה, גילוי אש ועשן, מתזים, מיזוג אוויר, תאורה ואוורור;
(10)מצבים קיצוניים של מגז אוויר;
(11)רעידות אדמה.
נספח (פרט 3.9.36.1(ב))
(הנספח הושמט)
סימן ל״ז: מקום התקהלות מוגן עשן – מהתמ״ע (התקהלות)
3.9.37.1מהתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במהתמ״ע יתקיימו דרישות סימן זה.
(ב)חלק מבניין או בניין יוגדר כ־מהתמ״ע בתנאי שנתקיימו בו התנאים של סקר בטיחות המפורטים בסימן ל״ו ובדרישות אלה:
(1)חללים התחומים על ידי קירות ותקרה, הכוללים מהתמ״ע, יהיו מוגנים על ידי מערכת כיבוי אש אוטומטית;
(2)הדרישה בפסקה (1) לא תחול לגבי שטח זירת המופע המיועד לתחרות או להופעה, בתנאי שגובה מבנה הגג לא יפחת מ־15 מטרים מעל רצפת הזירה, ובתנאי שמטען האש בחלל האצטדיון לא יעלה על מטען אש קטן;
(3)הדרישה להתקין מערכת כיבוי אש אוטומטית בפסקה (1) לא תחול לגבי חלל שמעל המגרש (זירת המופע) ומעל מושבי הקהל, גם אם הם מקורים, בתנאי שיוצג למהנדס הוועדה ניתוח הנדסי המוכיח, שהתקנת מתזים איננה נחוצה עקב היותה חסרת השפעה וחסרת תועלת, כתוצאה מגובה המבנה וממטעני האש שבו;
(4)הדרישה בפסקה (1) לא תחול לגבי החלל שמעל המגרש (זירת המופע) ומעל מושבי הקהל, כאשר הם אינם מקורים;
(5)כל דרכי המוצא מהבניין, המשרתים מהתמ״ע, יכללו מיתקנים ממוכנים לסילוק עשן או אוורור טבעי, לפי התנאים המפורטים בפרק ה׳, באופן שגובה מפלס העשן במקרה של שריפה לא יהיה נמוך יותר מ־1.8 מטרים, מעל רצפת דרך המוצא.
3.9.37.2רוחב דרכי מוצא במהתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)החישוב לרוחב הכולל של כל דרכי המוצא בעבור חלל אחד המכיל את סך המושבים המצוינים בטור א׳ בטבלה 3.9.37.2 א׳ יהיה מכפלת הערכים של טור א׳ בטור ב׳ בטבלה; למצב שבו כמות המושבים היא ערך ביניים, מותר לבצע ביון (אינטרפולציה) בין הערכים של טור ב׳ בטבלה.
(ב)בעבור תפוסה קטנה מ־2,000 אנשים, חישוב רוחב דרכי המוצא יהיה בהתאם לפרט 3.9.16.5.
(ג)החישוב לרוחב הכולל של כל דרכי המוצא בעבור אצטדיון ומיתקן ספורט פתוח, היכולים לכלול קירוי חלקי או מלא, המכיל את סך המושבים המצוינים בטור א׳ בטבלה 3.9.37.2 ב׳ יהיה מכפלת הערכים בטור א׳ במקדמי הרוחב בטור ב׳ בטבלה.
(ד)הרוחב המינימלי של מרכיבי דרך מוצא יהיה בהתאם לכל הדרישות האלה:
(1)טבלה 3.9.37.2 א׳ – מקדמי רוחב
| טור א׳ מס׳ מושבים | טור ב׳ רוחב נטו נקי בס״מ בעבור כל מושב בשטח משורת | |
|---|---|---|
| מדרגות | מעבר, כבש, פתח או דלת | |
| 2,000 | 0.762×A×B | 0.508×C |
| 5,000 | 0.508×A×B | 0.381×C |
| 10,000 או יותר | 0.300×A×B | 0.254×C |
(2)טבלה 3.9.37.2 ב׳ – מקדמי רוחב לאצטדיונים ומיתקני ספורט
| טור א׳ מס׳ מושבים | טור ב׳ רוחב נטו נקי בס״מ בעבור כל מושב בשטח משורת | |
|---|---|---|
| מדרגות | מעבר, כבש, פתח או דלת | |
| 2,000 או יותר | 0.300×A×B | 0.254×C |
(3)מדרגה שרומה אינו גדול מ־17.8 ס״מ: 1 = A;
(4)מדרגה שרומה גדול מ־17.8 ס״מ, רוחב מדרגה יוכפל במקדם A כמבוטא בנוסחה:
A = 1 + (רום המדרגה − 17.8 ס״מ)12.5
(5)מדרגות עם מאחז יד הנמצא בתחום של 75 ס״מ (מדוד אופקית): B = 1;
(6)מדרגות שבהן המרחק למאחז יד גדול מ־75 ס״מ (כשהוא נמדד אופקית) יוגדל רוחבן ב־25% מהרוחב המחושב. כלומר, יוכפל במקדם 1.25 = B;
(7)כבש בשיפוע עד 10%: 1 = C;
(8)כבש ששיפועו גדול מ־10%, יוגדל רוחבו ב־10% מהרוחב המחושב, כלומר, יוכפל במקדם 1.10 = C.
3.9.37.3מספר מושבים בהמתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במהתמ״ע, שורת מושבים המשורתת בשתי קצותיה על ידי מעברים או פתחים, לא תכיל יותר מ־100 מושבים בשורה; רוחב הגישה למעבר בין שורות המושבים לא יפחת מ־40 ס״מ; רוחב זה יגדל ב־0.8 סנטימטר בעבור כל מושב נוסף מעבר לנדרש בטבלה 3.9.37.3, אך אין צורך שהרוחב המינימלי של הגישה למעבר בין השורות יהיה גדול מ־56 סנטימטרים.
טבלה 3.9.37.3 מספר מושבים במהתמ״ע
| מספר המושבים הכולל בחלל | מספר מושבים מותר בשורה, כאשר הרוחב החופשי בין השורות לא יפחת מ־40 ס״מ | |
|---|---|---|
| מעבר או פתח בשני קצוות השורה | מעבר או פתח אחד בקצה אחד של השורה | |
| קטן מ־4,000 | 26 | 13 |
| 4,000–6,999 | 27 | 13 |
| 7,000–9,999 | 28 | 14 |
| 10,000–12,999 | 29 | 14 |
| 13,000–15,999 | 30 | 15 |
| 16,000–18,999 | 31 | 15 |
| 19,000–21,999 | 32 | 16 |
| גדול מ־22,000 | 33 | 17 |
3.9.37.4רוחב מעבר במהתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במהתמ״ע, בשורת מושבים המשורתת על ידי מעבר בקצה אחד בלבד, יהיה הרוחב המינימלי למעבר בין השורות 40 סנטימטרים; רוחב זה יגדל ב־1.6 סנטימטר בעבור כל מושב נוסף מעבר לנדרש בטבלה 3.9.37.3, אך אין חובה שהרוחב המינימלי בין השורות יהיה גדול מ־56 סנטימטרים.
3.9.37.5אורך מהלך משותף במהתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במהתמ״ע, אורך המהלך המשותף לא יעלה על 15 מטרים מכל מושב עד הנקודה שבה ניתן למשתמש לבחור באחת משתי דרכי מוצא.
3.9.37.6אורך מעבר מדורג בלא מוצא במהמתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במהתמ״ע אפשר שיהיה מעבר מדורג בלא מוצא, במרחק שלא יעלה על 21 שורות; ואולם אפשר להגדיל את אורך המעבר המדורג בלא מוצא בתנאי שהמושבים המשורתים על ידו, אינם רחוקים ביותר מ־40 מושבים ממעבר אחר, והמעבר בין הכיסאות הוא לא פחות מ־40 סנטימטרים בתוספת 0.8 סנטימטר בעבור כל מושב נוסף מעבר למושב ה־19 בשורה.
3.9.37.7מרחק הליכה בהמתמ״עתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במהתמ״ע מרחק ההליכה מכל מושב עד הפתח ליציע (הוומיטוריום) או עד הפתח למעבר הביניים (קונקורס), הקצר מביניהם, לא יעלה על 120 מטרים; מרחק ההליכה מן הכניסה לפתח היציע או מן הכניסה למעבר הביניים עד למוצא בטוח או אל מחוץ לבניין לא יעלה על 60 מטרים.
(ב)על אף האמור בפרט משנה (א) אין הגבלה על מרחקי הליכה בעבור קונסטרוקציה מסוג I או II – לפי סימן ב׳ בפרק ג׳, באזור ישיבה פתוח לשמים ואשר דרכי המוצא מאזור הישיבה אל החוץ פתוחות לשמים.
סימן ל״ח: משטח מוגבה, במה ובמה משולבת (התקהלות)

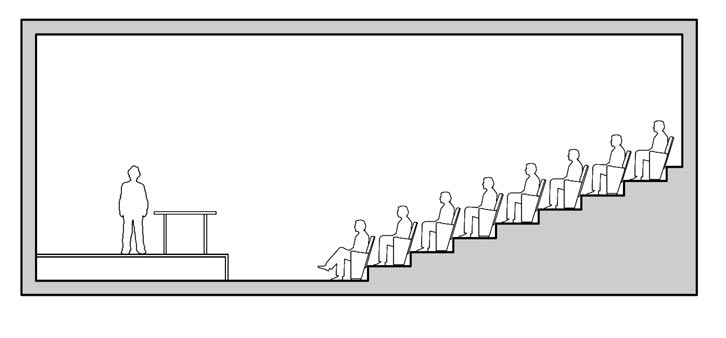

3.9.38.1משטח מוגבהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
התקנת משטח מוגבה תעשה לפי הדרישות המפורטות להלן:
(1)משטח מוגבה והמדרגות המובילות אליו מן האולם, ייבנו ממתכת או מעץ; לא יותר כל שימוש בחלל בין רצפת משטח מוגבה לבין רצפת הבניין או לשטח שעליו היא מותקנת, למעט העברת כבלי חשמל ותקשורת לציוד הנמצא על רצפת משטח מוגבה כמתואר בתרשים 3.9.38.1;
תרשים 3.9.38.1 א׳

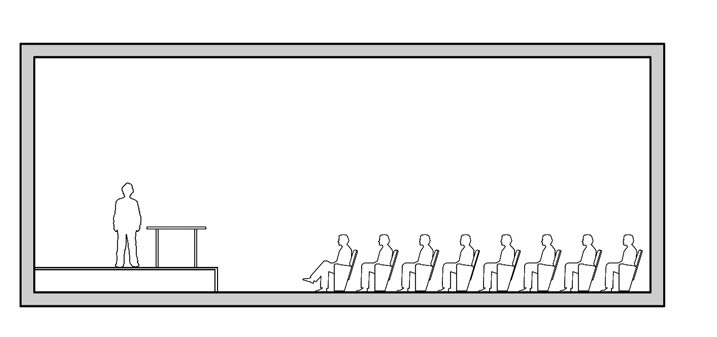

תרשים 3.9.38.1 ב׳
(2)משטח מוגבה והמדרגות המובילות אליו מן האולם, ייבנו מחומרי בניה שמתקיימים בהם דרישות החלות על חומרי הבניה של הבניין שבו הותקן המשטח המוגבה, למעט חיפוי הרצפה של המשטח המוגבה והמדרגות אשר אפשר שיהיה עשוי עץ; סיווג הדליקות של רצפת העץ יתאים לסיווג הנדרש מחומרי הגמר של הבניין;
(3)היה החלל בין רצפת המשטח המוגבה לבין רצפת הבניין משמש לאחסון או לכל שימוש אחר, למעט העברת כבלי חשמל ותקשורת לציוד או לצנרת מים, רצפת המשטח המוגבה תהיה בעלת עמידות אש של 90 דקות לפחות.
3.9.38.2שלד של במהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במה והמדרגות המובילות אליה מן האולם ייבנו מחומרי בניה שמתקיימות בהן הדרישות החלות על חומרי הבניה של הבניין שבו הותקנה הבמה, למעט הרצפה של הבמה והמדרגות שאפשר שיהיה עשוי עץ; אפשר שהשלד של חלק זה של הבמה והמדרגות יהיו עשויים מתכת או שלד עץ בחתך מינימלי של 10 סנטימטרים, ורצפתם תהיה עשויה עץ בעובי מינימלי של 4 סנטימטרים.

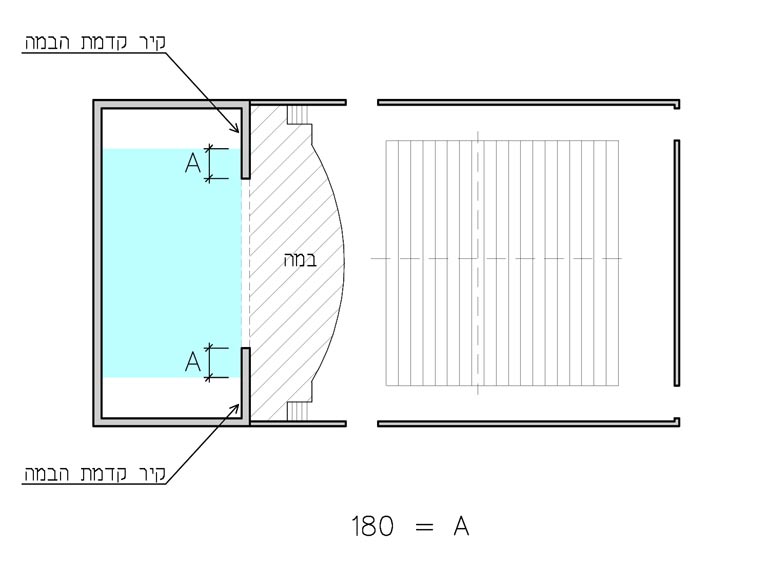

3.9.38.3שלד במה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
שלד של במה משולבת יהיה לפי הדרישות לגבי סוג שלד I כמפורט בסימן ב׳ בפרק ג׳, למעט הרצפה התחומה בחזית על ידי קיר קדמת הבמה, מאחור, על ידי הקיר האחורי של הבמה ובצדדים, בגבול הניצב לקיר קדמת הבמה ובמרחק של 1.80 מטר משני צדי הפתח בקיר קדמת הבמה, והמדרגות המובילות אליה מן האולם (כמתואר בתרשים 3.9.38.3); אפשר שהשלד של חלק זה של הבמה והמדרגות יהיו עשויים מתכת או שלד עץ בחתך מינימלי של 10 סנטימטרים, ורצפתם תהיה עשויה עץ בעובי מינימלי של 4 סנטימטרים.
תרשים 3.9.38.3
3.9.38.4דלת בפתח רצפת במהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
הותקן פתח ברצפת הבמה, תותקן בו דלת עץ בעלת חוזק נשיאה מתאים; עובי הדלת לא יפחת מ־4 סנטימטרים, והיא תצויד במנגנון נעילה הכולל פין אבטחה.
3.9.38.5אגפים סמוכים לבמה או במה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מקום התקהלות המיועד לשמש תאטרון, אולם קונצרטים, קולנוע וכדומה, ייבנה לפי דרישות פרט זה.
(ב)מקום להתקהלות המיועד ליותר מ־300 אנשים, אך פחות מ־1,000 אנשים, יחולק לשני אגפי אש לפחות, שהם:
(1)אגף חלל המושבים;
(2)אגף חלל הבמה.
(ג)מקום להתקהלות המיועד ל־1,000 אנשים או יותר, יחולק לשבעה אגפי אש לפחות שהם:
(1)אגף חלל המושבים;
(2)אגף חלל הבמה;
(3)אגף חדרי השחקנים, לרבות שירותיהם;
(4)אגף החסנה והכנת תפאורות;
(5)אגף בתי מלאכה;
(6)אגף אולמות לחזרות;
(7)אגף לשירותים טכניים.
(ד)אגף חדרי השחקנים, לרבות שירותיהם, אגף החסנה והכנת תפאורות, אגף בתי מלאכה, אגף אולמות לחזרות ואגף טכני, יופרדו זה מזה ויופרדו משאר חלקי הבניין על ידי רכיבים בעלי עמידות אש של 90 דקות ועל ידי דלתות אש בעלות עמידות ליציבות ושלמות של 60 דקות ו־30 דקות לבידוד בהתאם לתקן הישראלי, ת״י 1212: דלתות אש: עמידות אש.
(ה)הדרישה בפרט משנה (א) אינה חלה על אגפים הסמוכים לבמה ששטחה אינו עולה על 90 מ״ר.
3.9.38.6מערכת פינוי עשן מבמה או מבמה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בעבור במה ששטחה עולה על 90 מ״ר, ובעבור במה משולבת, תותקן מערכת שליטה בעשן המיועדת לפינוי העשן ישירות אל החוץ; מערכת פינוי העשן תהיה על ידי אחד או יותר מהאמצעים האלה:
(1)שיטה לפינוי עשן העומדת בדרישות ת״י 1001 חלק 2.2, המונעת מפלס עשן נמוך מ־1.8 מטר מעל מפלס הרצפה הגבוהה ביותר בחלל המושבים, ואם נדרשת הגנה על הפתח בקיר קדמת הבמה, מונעת מפלס עשן בחלל הבמה הנמוך מ־1.8 מטר מעל הסף העליון בפתח קיר קדמת הבמה; המערכת תופעל באופן עצמאי על ידי כל אחת מן המערכות האלה:
(א)הפעלת מערכת המתזים בחלל הבמה;
(ב)הפעלת מערכת גלאי אש ועשן מעל חלל הבמה;
(ג)הפעלה על ידי מתג ידני המותקן במקום שאישרה רשות כבאות;
(2)מעל הבמה, קרוב למרכזה, ובמקום הגבוה ביותר, יותקנו מעל הגג שני מפוחים לפחות; המפוחים יאפשרו, קצב יניקת עשן שלא יפחת מ־8 החלפות אוויר בשעה; המפוחים יופעלו אוטומטית על ידי גלאי אש ועשן; אפשר יהיה להפעיל את המפוחים ידנית מן הבמה; המפוחים יעמדו בדרישות התקן הישראלי ת״י 1001 חלק 2.2.
3.9.38.7הפרדת קיר קדמת הבמה בבמה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במה משולבת תופרד מחלל המושבים על ידי קיר קדמת הבמה; קיר קדמת הבמה יהיה בנוי מחומרים לא דליקים בעלי עמידות אש של 120 דקות; הקיר יסתיים במפלס הגבוה ב־1.20 מטר או יותר מעל המפלס העליון של הגג שמעל חלל המושבים כמתואר בתרשימים 3.9.38.7 א׳ ו־3.9.38.7 ב׳.
תרשים 3.9.38.7 א׳
תרשים 3.9.38.7 ב׳
(ב)בבמה משולבת, יהיו כל הפתחים בקיר קדמת הבמה מוגנים על ידי מכלולים בעלי עמידות אש של 90 דקות לפחות ליציבות ושלמות ו־30 דקות לבידוד בהתאם לתקן הישראלי, ת״י 1212; ואולם הפתח הראשי בקיר ההפרדה המיועד לצפייה בהצגה, יצויד במסך הפרדת אש ועשן הנסגר אוטומטית והעומד בדרישות פרט 3.9.38.8.
(ג)הדרישות בפרטי משנה (א) ו־(ב) לא יחולו על חלל הבנוי כמהתמ״ע והעומד בדרישות סימן ל״ז.
3.9.38.8הגנות על פתחים בקיר קדמת הבמהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)נדרש להגן על פתח בקיר קדמת הבמה לפי פרט 3.9.38.7 יוגן הפתח על ידי מסך הפרדת אש ועשן או מסך מים העומדים בדרישות ת״י 1596.
(ב)מסך הפרדת אש ועשן או מסך מים יופעלו באופן אוטומטי על ידי גלאי אש ועשן בתוספת גיבוי של מתג הפעלה ידני שיותקן במקום שהגישה אליו נוחה.
(ג)מסך האש ימנע את מעבר האש והעשן בין חלל הבמה לחלל המושבים למשך 50 דקות.
(ד)מסך הפרדת אש ועשן או מסך מים יאושר בידי מעבדה מוסמכת ומאושרת שהכירה נציבות כבאות והצלה.
3.9.38.9שלד בניין בעבור צוגים וגלריות טכניות מעל במה או מעל במה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
שלד הבנין המיועד לשאת גלריות טכניות, צוגים, תפאורות או כל ציוד טכני אחר, ייבנה מחומרים שמתקיימים בהם הדרישות החלות על שלד הבניין שחלל הבמה ממוקם בו.
3.9.38.10גשרי תאורה ורמפות טכניות Catwalksתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
רוחב גשרי תאורה וגלריות טכניות המיועדים לשירות רכיבי תאורה או רכיבים טכניים אחרים, לא יפחת מ־56 ס״מ.
3.9.38.11מערכת לכיבוי אש ועשן עבור במה או במה משולבתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)מעל במה או במה משולבת תותקן מערכת מתזים; מערכת המתזים תותקן בכל האגפים הסמוכים לבמה: אגף חדרי השחקנים, לרבות שירותיהם, אגף אחסנה והכנת תפאורות, אגף בתי מלאכה, אגף אולמות לחזרות ואגף טכני.
(ב)הדרישה בפרט משנה (א) לא תחול לגבי במה שנתקיימו בה כל התנאים האלה:
(1)שטחה אינו עולה על 90 מ״ר;
(2)גובה תקרתה נמוך מ־10 מטרים;
(3)מסכים, תפאורות או רכיבים דליקים אחרים אינם ניתנים להסטה אנכית;
(4)כמות האלמנטים התלויים הדליקים לא יעלה על מסך ראשי אחד, סינור אחד ומסך רקע אחורי אחד.
(ג)בחלל הנמצא מתחת לרצפת במה או מתחת לרצפת במה משולבת שגובהו קטן מ־1.2 מטר, ושיש בו שטח אחסון לכיסאות או למושבי האולם בלבד, אין צורך במערכת מתזים, בתנאי שצדה התחתון של רצפת הבמה מצופה בלוח גבס חסין אש בעובי מינימלי של 16 מ״מ.
סימן ל״ט – חדר הקרנה (התקהלות)
3.9.39.1חדר הקרנהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בחדר הקרנה יתקיימו דרישות המפורטות בסימן זה.
3.9.39.2מקרן סרטים או וידיאו לסרט צילום מסוג ניטרו־צלולוזה תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
אין להשתמש במקרן סרטים או בוידיאו המשתמשים במקור אור המייצר חומרים מיוחדים או גזים רעילים, או המייצר קרינה מסוכנת או המשתמש בסרט צילום מסוג ניטרו־צלולוזה.
3.9.39.3חדר הקרנה בעבור סרטים מסוג ”סרט צילום בטוח“ (safety film)תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בחדרי הקרנה שמשתמשים בהם בסרטי צילום מסוג ”סרט צילום בטוח“ (safety film) יתקיימו הדרישות אלה:
(1)רצפה, קירות ותקרה התוחמים את חדר ההקרנה ייבנו מרכיבי מבנה קבועים, ועמידות האש שלהם תהיה בהתאם לדרישות החלות לגבי הבניין שחדר ההקרנה נמצא בו; הפתחים של חדר ההקרנה יהיו מוגנים;
(2)שטח החדר לא יפחת מ־7.5 מ״ר בעבור מכונת הקרנה בודדת ותוספת של מינימום 3.70 מ״ר בעבור כל מכונת הקרנה נוספת;
(3)מצדי כל מכונת הקרנה או מטול וכן מאחוריה, יהיה מרווח עבודה של 75 סנטימטרים לפחות; המרווח בין שתי מכונות הקרנה לא יפחת מ־75 סנטימטרים;
(4)גובה תקרת חדר הקרנה לא יפחת מ־2.30 מטרים;
(5)בכל חדר הקרנה תהיה דלת המצוידת במנגנון סגירה עצמית, והנפתחת החוצה ברוחב מינימלי של 80 סנטימטרים;
(6)סך כל השטחים של אשנבי ההקרנה והפיקוח לא יעלה על 25% משטח הקיר המפריד בין חדר ההקרנה ואולם הצופים; בכל הפתחים יותקנו חלונות מזכוכית או מחומר אחר אשר יאטום את הפתח למעבר עשן;
(7)במערכות אוורור, חימום, מיזוג אוויר ופינוי עשן יתקיימו תנאים אלה:
(א)חימום חדר ההקרנה ייעשה על ידי מערכת מיזוג אוויר מרכזית או באמצעות גופי חימום סגורים משולבים במזגנים בודדים;
(ב)מערכת מזגנים בודדים למיזוג אוויר ולאוורור חדר ההקרנה יהיו נפרדים ממערכות האוורור וממיזוג האוויר של הבניין; יניקת אוויר צח תהיה מחוץ לבניין;
(ג)מערכת לשחרור חום ועשן תיבנה מחומרים עמידי אש ותהיה נפרדת ממערכות האוורור והפירים האחרים בבניין;
(ד)מערכת האוורור, מיזוג האוויר והשליטה בעשן יתאימו לדרישות תקן ישראלי ת״י 1001 על כל חלקיו;
(8)לכל חדר הקרנה יהיה מיתקן ומקום לליפוף סרטים ולאחסונם;
(9)בחדר הקרנה, מותר לאחסן מכלים של חומרים מסוכנים כמפורט להלן:
(1)עד 4 מכלים לחדר הקרנה;
(2)נפח כל מכל לא יעלה על 0.5 ליטר;
(3)המכלים יהיו עשויים חומר שאיננו שביר;
(10)מותר שיותקן בחדר ההקרנה ציוד חשמלי לשימוש האולם ולשליטה בתאורה ובמערכות הקול של האולם.
3.9.39.4שילוט חדר ההקרנהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
על גבי צדה החיצון של דלת חדר ההקרנה ובתוך חדר ההקרנה יהיה שלט המסומן בברור שגובה אותיותיו לא יפחת מ־2.5 סנטימטרים ובו ייכתב: ”חדרי הקרנה לשימוש בסרטים מסוג ”סרט צילום בטוח“ safety film בלבד“.
סימן מ׳: חדר המתנה, קופות ומקומות לספורטאים (התקהלות)
3.9.40.1חדר המתנה וקופותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)בתאטרון, אולם קונצרטים, בית קולנוע, אולם הרצאות ואולם כינוסים שמותקנים בהם מושבים קבועים יהיה חדר המתנה.
(ב)שטחו של חדר ההמתנה, לאחר ניכוי השטחים שייועדו בו לפרסומת, לחנויות, לדוכנים, לפרוזדורים, למעברים ולחדרי מדרגות, ייקבע לפי חישוב זה:
(1)תאטראות ואולמות קונצרטים – 0.5 מטר רבוע של שטח רצפה למושב;
(2)בתי קולנוע, אולמי הרצאות וכינוסים – 0.15 מטר רבוע של שטח רצפה למושב.
(ג)תאי הקופות למכירת כרטיסי כניסה יותקנו במקומות ובאופן שאין בהם כדי להפריע למעבר החופשי של הולכי רגל על מדרכה או מעברי ציבוריים, הן לנכנסים למקום ההתקהלות והן ליוצאים ממנו.
3.9.40.2קופות למכירת כרטיסים במיתקן ספורטתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)במיתקן ספורט תותקן קופה אחת לפחות לכל 2,000 צופים, זולת אם המיתקן נועד לכניסת צופים בלא תשלום באופן קבוע.
(ב)הקופה תותקן במרחק שלא יפחת מ־10 מטרים מפתח הכניסה.
3.9.40.3מוביל בכניסה למיתקן ספורטתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במיתקן ספורט המיועד ליותר מ־1,000 צופים, יותקנו לכל פתח כניסה מובילים המתוחמים על ידי קיר מצד אחד ומוביל מצד שני, או על ידי מובילים משני הצדדים; גובה המוביל יהיה 90 סנטימטרים, אורכו לא יפחת מ־5 מטר והמרווח בין המוביל והקיר או בין המובילים 55 ס״מ; המובילים יותקנו באופן שלא יהוו מכשול ליציאה.
3.9.40.4מקומות המיועדים לספורטאים במיתקן ספורטתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
במקומות המיועדים לספורטאים במיתקן ספורט יתקיימו דרישות אלה:
(1)ברצפת השטחים המיועדים לבתי שימוש, למקלחות או למקומות ההלבשה יתקיימו הדרישות להתנגדות להחלקה כמפורט בפרט 3.1.2.9;
(2)לא יהיו בליטות על הקירות, הדלתות החלונות הגובלים בזירת המשחקים, עד לגובה 2 מטרים לפחות מעל הרצפה; הזיגוג בחלונות יהיה מחומר לא שביר;
(3)סביב המשטח המיועד למשחקי ספורט תהיה רצועה פנויה מכל מכשול שמידותיה כמפורט להלן:
(א)למשחקי כדור רגל וכדורעף – 3 מטרים מקו הסימון, בכל כיוון;
(ב)למשחקי כדור סל – 2 מטרים מקו הסימון, בכל כיוון;
(ג)למשחקי כדור־יד – 2 מטרים לרוחב האולם מקו הסימון ו־1 מטר לאורך האולם מקו הסימון;
(4)באולם ספורט, יהיו כל התקרות מחומר לא שביר ועמיד בפני חבטה של כדורי משחק;
(5)באולם ספורט, הרצפה בזירת המשחקים, תהא מחומר בעל התנגדות להחלקה כמפורט בפרט 3.1.2.9, בלא חשמל סטטי ותהיה בנויה בדרך שיש בה כדי למנוע סיכונים תברואיים;
(6)במגרש ספורט המיועד לכדור רגל הכניסה והיציאה מזירת המשחקים, המיועדת לספורטאים ולשופטים, ימוקמו באופן שתימנע הפרעה על ידי הצופים.
סימן מ״א: יציע הקהל וטריבונה (התקהלות)
3.9.41.1יציע הקהל וטריבונה Grandstandsתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
ביציע הקהל ובטריבונה יתקיימו דרישות אלה:
(1)בטריבונה, בתוך הבניין, עומק מדרגת הישיבה (המרחק בין השורות) לא יפחת מ־75 סנטימטרים;
(2)המושבים והמשטח התומך את רגלי הצופים ביציע הקהל יהיו מעוגנים באופן שלא תהיה אפשרות להזיזם;
(3)מותר להשתמש בכיסאות בודדים בתנאי שיהיו מעוגנים או קשורים זה לזה בשורות, למעט כיסאות בודדים אשר מספרם אינו עולה על 16, הממוקמים על מפלס אופקי והתחומים על ידי מעקים או קירות כדוגמת תאי־צפיה (Boxes).

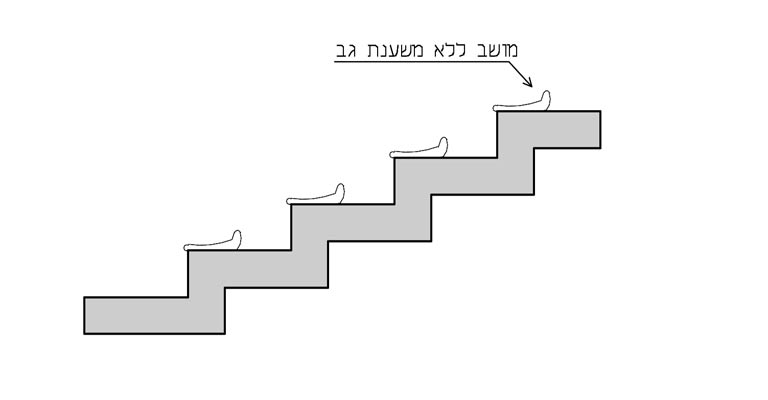

”טריבונה“ – תרשים 3.9.41.1 א׳

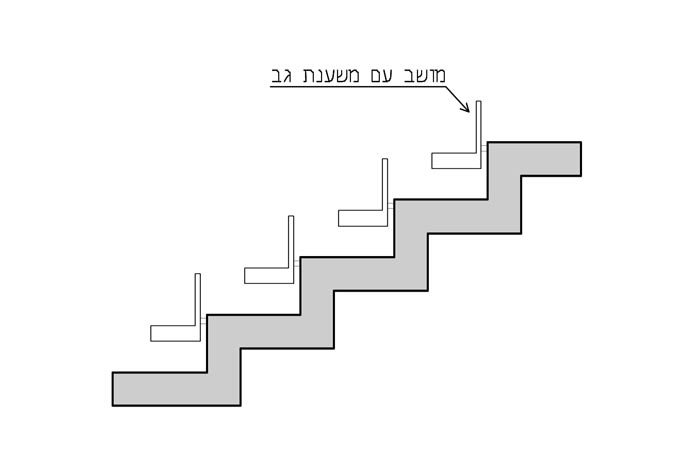

”יציע הקהל“ – תרשים 3.9.41.1 ב׳
3.9.41.2יציע וטריבונה זמניים הבנויים עץתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
ביציע זמני הבנוי מעץ יתקיימו דרישות אלה:
(1)אפשר להתקין מחוץ לבניין יציע זמני ששלדו עשוי עץ בתנאי שהיציע ימוקם במרחק שאינו קטן מ־3 מטרים או במרחק שאינו קטן מ־2⁄3 גובה היציע, הגדול מביניהם, מכל בניין סמוך;
(2)הדרישה בפסקה (1) לא תחול –
(א)אם שלד הבניין הסמוך ליציע הוא בעל עמידות אש של 60 דקות לפחות, ושהפתחים של הבניין הסמוך ליציע הממוקמים בקיר החוץ הפונה אל היציע מוגנים מפני שריפה העלולה להתרחש ביציע;
(ב)אם קיר בעל עמידות אש של 60 דקות מפריד בין היציע לבניין;
(3)שטחו של יציע אחד, בהטלה אופקית, לא יעלה על 930 מ״ר ואורכו לא יעלה על 60 מטרים;
(4)אם מותקנים שני יציעים או יותר, המרחק ביניהם לא יפחת מ־6 מטרים, או שהם יופרדו על ידי קיר בעל עמידות אש של 60 דקות;
(5)מותר להתקין עד 3 יציעים במקבץ אחד;
(6)אם נדרשים 2 מקבצי יציעים או יותר, המרחק בין מקבץ יציעים אחד למשנהו לא יפחת מ־15 מטרים, או שהמקבצים יופרדו על ידי קיר בעל עמידות אש של 120 דקות, שגובהו 60 סנטימטרים מעל מפלס המושבים;
(7)הגובה המרבי של מפלס המושבים לא יעלה על 6 מטרים מעל הקרקע או מעל המפלס שעליו בנוי היציע;
(8)בעבור יציעים ניידים, הממוקמים בתוך אוהל או מבנה ממברנה, הגובה המרבי לא יעלה על 3.7 מטרים;
(9)על אף האמור בפסקאות (7) ו־(8), אם בשלד העץ מידות חתכי הרכיבים הקונסטרוקטיביים הם לפי דרישות סוג שלד IV-222 כמוגדר בסימן ב׳ לפרק ג׳, מותר שהגובה של מפלס המושבים לא יעלה על 12 מטרים, ובעבור יציע באוהל או במבנה המקורה ביריעה (ממברנה) הגובה לא יעלה על 7.5 מטרים;
(10)לעניין פרט זה, הדרישות החלות על יציע זמני הבנוי עץ יחולו על טריבונה זמנית הבנויה עץ.
3.9.41.3יציע וטריבונה הניתנים לפירוק ולהרכבהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
ביציע ובטריבונה הניתנים לפירוק ולהרכבה יתקיימו דרישות סימן זה ובתנאים האלה:
(1)יציע הניתן לפירוק ולהרכבה יהיה יחידה קונסטרוקטיבית עצמאית אשר תכיל את כל רכיבי המבנה לעמידה בכל הכוחות והמאמצים המופעלים עליה עקב עומסים עצמיים ועומסים שימושיים, לרבות ביסוסו ועיגונו לקרקע; רכיבי שלד היציע יתוכננו כך, שבמקרה שרכיב הדרוש ליציבות המבנה לא הותקן, יהיה ניתן לזהות ויזואלית חוסר זה בבירור;
(2)שלד המבנה יבוסס על יסודות בטון, בטון טרום, לוח פלדה או לוח עץ שמידותיהם יתוכננו בהתאם לתסבולת הקרקע; יסודות אלו יתוכננו ויבוצעו באופן שלא תיגרם הינתקות בין היסוד לקרקע, ושלא תהיה תזוזה של היסוד בתוך הקרקע בכל מצב עמיסה שהוא; שלד היציע יהיה מחובר ליסודות;
(3)אם אין הפרדת אש בין יציע המושבים לבין החלל שמתחת ליציע המושבים, לא יאוחסנו בחלל חומרים דליקים או חומרים בעירים; ואולם בחללים ששטחם הכולל אינו עולה על 28 מ״ר או בחללים המוגנים על ידי מערכת מתזים מאושרת, אפשר לאחסן חומרים דליקים או בעירים;
(4)לעניין פרט זה הדרישות החלות על יציע הניתן לפירוק והרכבה יחולו על טריבונה הניתנת לפירוק והרכבה.
3.9.41.4עמידות אש של מושבים ביציע ובטריבונה זמניתתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
על מושבים ביציע זמני או בטריבונה זמנית לא יחול פרט 3.9.43.1.
סימן מ״ב: אלמנטי תצוגה וביתני תצוגה (התקהלות)
3.9.42.1אלמנטי תצוגהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
באלמנטים של תצוגה יתקיימו דרישות אלה:
(1)תצוגה לא תמוקם או תופעל באופן שתפריע או שתמנע גישה למוצא בטוח או תסתיר את השלטים של דרכי המוצא או תמנע גישה לציוד כיבוי אש;
(2)בעבור אחסון חומרים דליקים, לרבות אריזות דליקות, שאינם מוצגים, יותקן חדר אחסון המופרד מן הבניין על ידי רכיבים בעלי עמידות אש של 60 דקות והמוגן על ידי מערכת מתזים.
3.9.42.2תצוגותתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בתצוגות יתקיימו דרישות אלה:
(1)מרחק ההליכה בתוך ביתן תצוגה או בכל אזור תחום אחר, עד למעבר ציבורי לא יעלה על 15 מטרים;
(2)למפלס העליון של תצוגה רב־מפלסית, ששטחו גדול מ־28 מ״ר, יהיו 2 דרכי מוצא לפחות.
3.9.42.3חומרי בניה לביתן תצוגהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
ביתן תצוגה ייבנה מן החומרים האלה:
(1)חומרים לא דליקים או חומרים בעלי רמת התלקחות מינימלית II בהתאם לתקן ישראלי ת״י 755;
(2)מסכים ווילונות יעמדו בדרישות 3.10.3.1 תקן ישראלי, ת״י 5093: דליקות של וילונות לשימוש מוסדי או ציבורי;
(3)חומרים לאלמנטים אקוסטיים ולקישוט, המכילים כותנה, נייר, חציר, שבבי עץ וכדומה יהיו מטופלים במעכבי בעירה. אין להשתמש בחומרים אשר לא ניתן לטפל בהם במעכבי בעירה;
(4)פסקה (3) לא תחול, אם סך השטח של החומרים קטן מ־10% משטח הרצפה או הקיר.
3.9.42.4הגנה במתזים בביתן תצוגהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
המקומות המפורטים להלן יוגנו על ידי מערכת כיבוי אש אוטומטית:
(1)ביתן, בעל מפלס אחד, מקורה בתקרה, ששטחו גדול מ־30 מ״ר;
(2)כל מפלס, בביתן רב־מפלסי, אם המפלס הגבוה ביותר מקורה בתקרה. לעניין פרט זה, במקרים שבהם המרווח בין ביתני תצוגה קטן מ־3 מטרים, ייחשב השטח כרציף;
(3)לעניין פסקה (1), תקרות עשויות מארג פתוח או מצללות, ששטחן הפתוח גדול מ־50% מן השטח הכולל של התקרה, כשפתחים אלו פזורים באופן אחיד, לא ייחשבו כתקרות.
3.9.42.5ביתן רב־מפלסי תק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
פרט 3.9.42.4 לא יחול לגבי ביתן רב־מפלסי, שיתקיימו בו דרישות סקר בטיחות בהתאם לדרישות סימן ל״ו.
3.9.42.6מתזים לביתן זמניתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בעבור ביתן זמני ניתן לספק מים למערכת מתזים על ידי חיבור לקו אספקת המים של הבניין שבו מותקן הבניין.
3.9.42.7מערכות בישול ואש גלויהתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
בתוך ביתן, סידורי בטיחות אש נוספים החלים על שימוש במערכות בישול ואש גלויה יהיו לפי החלטת רשות כבאות.
סימן מ״ג: מושבים באצטדיון ובמיתקן ספורט
3.9.43.1עמידות אש של מושבים ביציע הקהלתק׳ התכנון והבנייה · חלק ג׳ · פרק ט׳: התקהלות
(א)המושבים ביציע הקהל באצטדיונים ובמיתקני ספורט פתוחים לשמים או המאושרים כמהתמ״ע, המעוגנים למשטח לא דליק, יהיו עשויים חומרים העומדים בדרישות III.1.1 לפי התקן הישראלי ת״י 755 או לפי כל התקנים האנגלים האלה:
(1)עמידה ברמת דליקות 0 לפי 1021-1 BS EN;
(2)עמידה ברמת דליקות 1 לפי 1021-2 BS EN;
(3)עמידה ברמת דליקות 5 לפי Section 4 of BS 5852:1990.
(ב)במושבים המעוגנים למשטח דליק, יתקיימו דרישות V.1.1 לפי התקן הישראלי ת״י 755.
דף זה מביא את נוסח התקנות לצורכי עיון מקצועי ואינו ייעוץ משפטי. סעיף המפנה לתקן ישראלי (ת״י) מפנה למסמך נפרד של מכון התקנים, שאינו משוכפל כאן. הנוסח המחייב הוא הנוסח הרשמי והמעודכן ברשומות, לרבות גיליונות תיקון שפורסמו אחריו.
